Ownice c500 как подключить
Общая информация
Операционная система: Android 6.0 (64-разрядная версия)
Процессор и частота: MT3562, 8 ядер, ARM Cortex-A53, 1.5-1.8GHz (по состоянию на 24.01.2017 вместо него устанавливается MT3561, 4 ядра, ARM Cortex-A53, 1.5-1.8GHz)
ОЗУ: DDR3, 2 Гб
NAND флэш-память: встроенная, 16 Гб
Языки интерфейса: Русский, английский, китайский, испанский, португальский, итальянский, французский, голландский, турецкий, шведский, норвежский, польский, японский, корейский, малайский, индонезийский (более 60 языков)
Стандартные функции: Встроенный 4G, DVD, навигация, AM/FM-радио, Bluetooth, Мультимедиа, USB, AUX, WiFi, Mirror Link
Дополнительные опции: DAB+ тюнер, TPMS, DVR, OBD II, приставка цифрового телевидения (DVB-T2 / MPEG4 / ISDB-T), камера заднего хода, микрофон…
Дисплей
Дисплей: Цифровой TFT ЖК-монитор 16:9 разрешением 1024×600 или 800×480 (в зависимости от модели)
Сенсорный экран: Емкостный, мультитач
Wi-Fi: Встроенный Wi-Fi 802.11b/g/n
4G: Встроенный слот SIM-карты, поддержка 4G LTE
Навигация
GPS-приемник: Mediatek MT6625
Хранение карт: Встроенная флэш-память или SD-карты
Карты: Поддержка iGO, Navitel, Tomtom, Sygic, карта Google в Интернете и т.д.
DVD (в зависимости от модели)
Тип диска: 12-сантиметровый
Поддерживаемые форматы: DVD-Video, DVD-Audio, DVD±R/RW, DVD-ROM; CD-DA, CD-R, CD-RW; Video CD, DVCD
DVD-Привод: HOP-1200XH (Hitachi)
Мультимедиа
Воспроизведение видео формата 1080p: Поддерживается
USB: 3 USB-порта
Поддерживаемые видеоформаты: AVI, MKV, MOV, MP4, MPEG, MPG, RMVB, FLV, H.265 и т.д.
Поддерживаемые аудиоформаты: MP3, WMA, AAC, RM, FLAC и т.д.
Поддерживаемые изображения: JPG, BMP, JEPG, GIF, PNG и т.д.
Тюнер
Диапазон принимаемых частот: FM: 65MHz
1710KHz
Предустановленные станции: FM: 3 блока по 6 станций; AM: 2 блока по 6 станций
RDS: Поддерживается
Тип тюнера: TEF6686
Bluetooth
Версия Bluetooth: Bluetooth V4.0, поддержка A2DP, микросхема Bluetooth MT6625
Телефонная книга: Поддерживается
Микрофон: Встроенный, также поддерживается внешний
Управление файлами
Основные функции: Поддержка загрузки, установки и удаления более тысячи Android-приложений
Офисное ПО: Поддержка чтения и редактирования Word, Excel, Powerpoint, PDF, TXT
Коммуникации: Skype, Gmail, Twitter, Facebook, ВКонтакте и т.д.
3D игры: Поддерживаются
Источник
Nissan X-Trail Кокс › Бортжурнал › Замена головного устройства. ч3. Ownice C500 вместо Nissan Connect 360. Подключение.
Ну вот и третья часть. Самая интересная.
Первая тут
Вторая тут
К времени доставки посылки был проведён глубокий анализ схем нашего ГУ, поиск и покупка необходимых разъёмов, чтобы подключение было pin to pin.
Китаец предлагает универсальный переходник для Nissan. В целом его хватает для работы ГУ в вариации «без камер» и я советую приобрести его.
Nissan Сonnect использует 4 разъёма, а именно:
1 — стандартный 20pin,
2 — 24pin для видеовхода и микрофона,
3 — антенна
4 — USB/AUX.
Сразу заказывайте такой хвостик. У нас USB и AUX в подлокотнике. Встречный разъём остаётся висеть. Чтоб не городить колхоз, просто воткнуть и пользоваться.
И 24pin для … Largus ISO))). Я такой взял на митинском рынке за 200р.
Микрофон.
Опытным путём был найден способ использования штатного микрофона, и он отлично справляется со своими обязанностями. Просто на него необходимо подать немного другое напряжение, нежели выдаваемое ГУ.

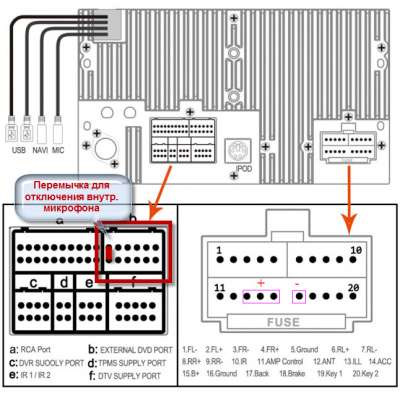

В стоке у китайца, на центральный контакт подходит питание микрофона 3.4В(именно это напряжение подаётся перемычкой). Для подключения используйте миниджек 3.5. Задействуется только средний контакт. На средний — сигнал, а на нижний — масса.
Нам же нужно подать 5В (чучуть перевозбудим микрофон). Для этого нужно использовать переходник 12В на 5В. Типа такого:
Питание подаём через него, а сигнал микрофона отправляем в магнитофон.
В этой ссылке порядок повышения чувствительности микрофона.
Для включения внешнего микрофона нужно установить джампер по данной схеме.
По ощущениям стало лучше, чем было в стоке с NC. У оппонента есть эхо, но слышимость отличная(не как раньше, когда говорили, что я из багажника разговариваю).
+12В логичнее взять из ГУ – синий провод питания усилителя или микрофона, без разницы. Они оба обесточиваются при отключении ГУ.
Затем необходимо реализовать диодную развязку этих сигналов.
Нуууу… Собственно вот и всё.

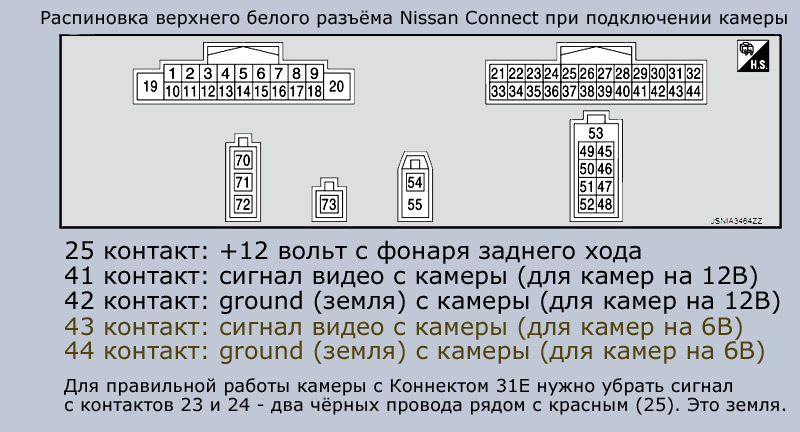

Берём видеосигнал с экраном с разъёма М133 Pin 41 и Pin 42.
Паяем к ним тюльпан или срезаем тюльпан с встречного разъёма ГУ и спаиваем всё это вместе.
Ремарочка. Картинка может сильно мылить. Что бы этого не произошло, нужно впаять резистор на 75 Ом между центральной жилой и экраном.
Для устранения пересвета в картинке, делаем так:
4pda.ru/pages/go/?u=https…%2FDC9xpBdc2xw&e=57368949
При подключении всё должно быть в шоколаде. Этот рецепт применим для ЛЮБОГО ГУ с видеовходом с камеры ЗХ.
Фотографий изготовления переходных разъёмов нет, но могу как нибудь залезть и сфотать. Просто когда всё это делал — очень хотелось увидеть результат, поэтому было не до фото.
По новому ГУ могу поделиться некоторыми наработками и впечатлениями.
Желательно обновить прошивку до февральской.
Это позволит вам использовать блютус подключение OBD сканеров и любой другой фигни(да, да. Кетайсы залочили такую возможность «с прилавка» и открывают этот пункт только при заказе их OBD), предварительно выведя этот пункт из инженерного меню. Так же настраивается чувствительность микрофона.
Я использую «левый» лаунчер,
который не видит стандартные приложения (Радио, Музыка и т.д.). Как решить проблему? Нужно установить программы лаунчеры из этого сообщения.
Я установил себе несколько навигаторов – пользуюсь разными.
Единственное требование – безлимитный интернет.
Нравится:
1. Использовать любые навигаторы,
2. Воспроизводить любые форматы аудио и видео,
3. Сёрфить интернет, когда скучно,
4. Использовать различные диагностические програмы,
5. Относительно большой и качественный экран,
6. Довольно мощное железо.
Не нравится:
1. Отсутствие RDS как такового. (возможно допилят),
2. Ущербные аудио настройки штатного радио и музыкального проигрывателя.
Для себя сделал вывод, что в мегаполисе актуальнее именно такой вариант. Возможно потом поменяю на серьёзный аппарат от именитого производителя.
Спасибо за внимание. С удовольствием отвечу на любые вопросы.
