Opel Astra Red&Black › Бортжурнал › Установка штатного USB в Opel Astra J c ГУ CD-400! Спасибо Davidon86!
Всем привет! Начну с того, что при покупке авто (08.2011г.) сильно не заморачивался в комплектации и имеющемся дополнительном оборудовании, на тот момент интересовала именно новая Astra J с двигателем 1,4 TURBO c МКПП. Да и в то время в Сургуте их не было, поэтому брал из наличия в Екатеринбурге. Как выяснилось позже, в этой астре, как и у многих не оказалось такого жизненно-необходимого ДОПа, как штатный USB. Ну да ладно, нет так нет.
Ещё тогда начал мониторить инфу по установке штатного USB. Как оказалось дооснастить очень геморрно( Да и ценник в 15 000руб. без установки как-то не впечатлил( Причём эта опция при заказе авто стоит всего 2 000руб. Параллельно с этим всё больше и больше стало появляться альтернативных ГУ китайского производства с множеством дополнительных ништяков.
Ну всё думал, надо брать. Начал собирать инфу по разным альтернативным ГУ. В итоге, по отзывам не нашёл ни одного ГУ, которое бы работало идеально, без косяков. Ну и успокоился на этом.
И вот почти сразу после НГ, как сейчас помню 8 января один добрый человек Davidon86 (практически Дед Мороз) стучится ко мне в личку с подарками)), а точнее с предложением приехать в Нижневартовск (250км от Сургута) за тем самым модулем, который и требовался для установки штатного USB. Как я мог отказаться от такого предложения))) И вот уже вечером 10 января у меня в руках был модуль:
Кому надо вот его номер: 17 88 266, 17 88 257, 17 88 302. Номера разные, но вроде разницы нет, кто знает, тот поправит!
Приехал к ОД, модуль распознался, отправили vci-запрос, начали перепрограммировать ГУ и то ли софт заглючил, то ли сервер(( вообщем потом кое-как реанимировали ГУ и я уехал. Ответ должен был прийти в течение 10 дней (по факту обычно день-два). Заранее перезаписался уже на 16 января. 16 числа ответ так и не пришёл(( да и через 10 дней не пришёл( снова записался к ОД уже на 5 февраля для повторной отправки запроса! 5 февраля запрос всё-таки получилось отправить) А уже 6 февраля диагност скидывает СМСку, пришел ответ, что vci-код вообще не нужен и надо просто перепрограммировать новым ПО))) и снова запись к диагносту, свободное время теперь только аж на 23 февраля( И вот на 23 февраля мне сделали подарок)) получилось всё быстро, перепрограммировали, в МЕНЮшке появился USB, всё заработало, осталось только немного доработать по звуку:
Это так может кому интересно будет почитать:
И вот в это воскресенье наконец-то всё доделал. А точнее через 2,5 года владения астрой и через 2 месяца, как у меня в руках оказался модуль, на экране CD-400 появилось заветное радостное слово из трёх букв))):
А теперь подробное подключение с картинками и описанием, т.к. до этого вроде никто не выкладывал:

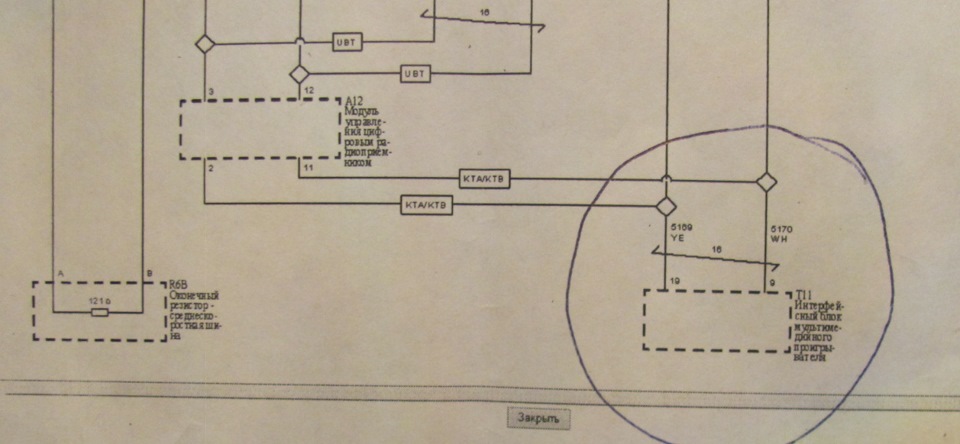

Между собой связываем пару проводов соответственно и подключаем:
Теперь аудио.
Правый канал: припаиваем и кидаем провод с 10 контакта фишки ГУ на 15 контакт фишки модуля.
Левый канал: припаиваем и кидаем провод с 24 контакта фишки ГУ на 14 контакт фишки модуля.

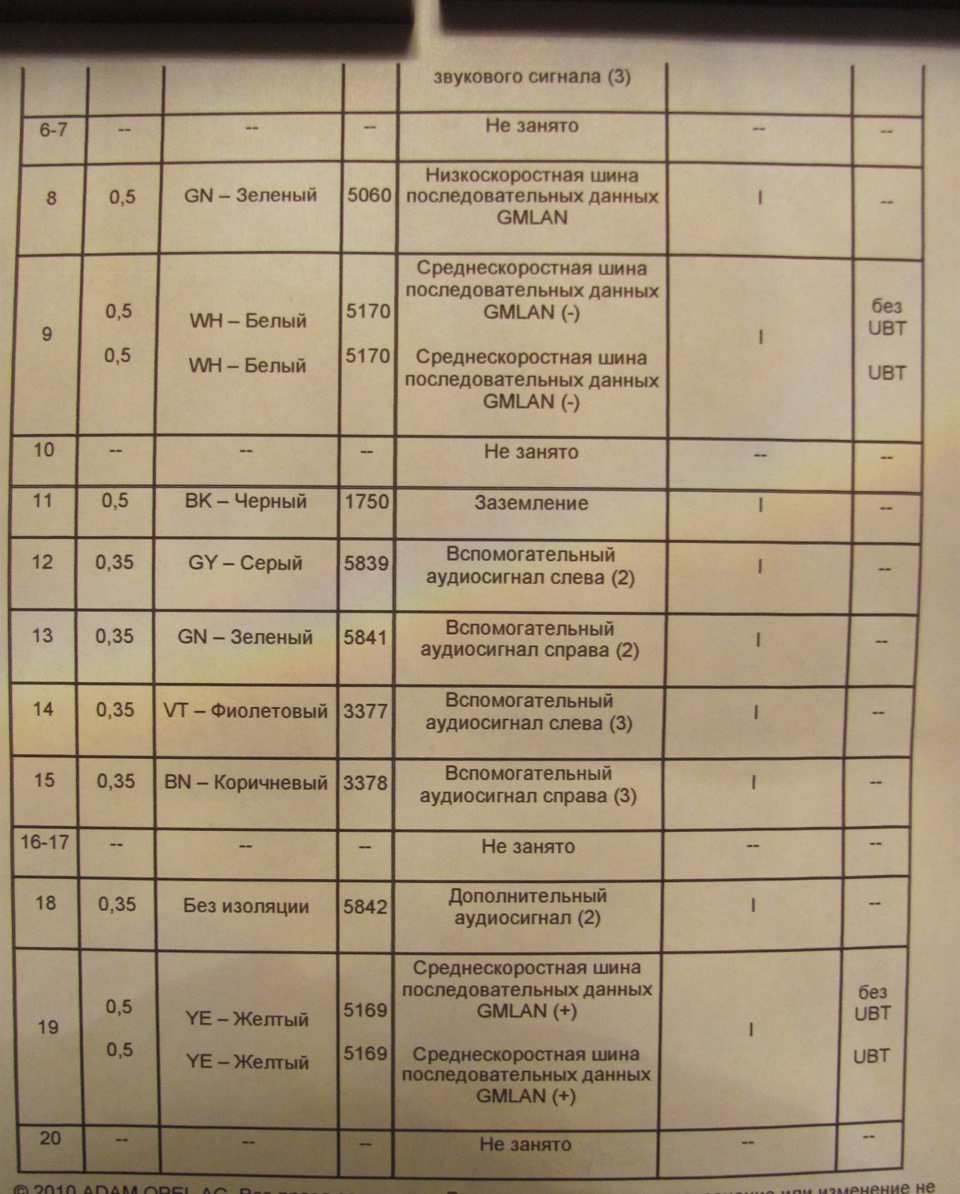

Описание разъемов и контактов:
Ещё раз хочу поблагодарить konstantin86rus за помощь в установке, Davidon86 за подаренный модуль, Давид обращайся, всегда чем смогу, помогу) Фото на память):
Источник
Opel Astra J 1.4T AT6 › Бортжурнал › Штатная громкая связь Bluetooth (Hands Free) Opel astra J
В общем загорелся установкой штатной громкой связи, так как кнопки на руле есть, но свою функцию не выполняют, будем исправлять.
Нашел на авито блок блютуза с антенной за 1500р.
Микрофон от Opel Mokka за 800р.
Разъем в блок блютуза 350р.
С установкой помогал Rusnet1 Спасибо тебе))
Переведу на русский.
От блока громкой связи:
1 — красный это ( 12+ )
2 — черный это ( — )
Подключаются в разъем Х1 (большой черный разъем магнитолы).
——————-
3 — желтый CAN шина средней скорости
4 — белый CAN шина средней скорости
Подключаются в разъем Х1 в 35 и 36 пины.
——————-
7 — Экран микрофона
8 — синий-черный Микрофон ( — )
9 — синий Микрофон ( + )
Я задействовал только 8 и 9 провода, экранизировать не стал, подключил напрямик к микрофону с соблюдением полярности, 7 пин снял с колодки, он потом понадобится.
——————-
5 — Экран спикеров, я снял этот пин.
6 — Спикеры ( + )
15 — Спикеры ( — )
Подключается в разъем Х1 в 20 и 6 пины.
——————-
17 — Голосовое управление ( — )
18 — Голосовое управление ( + )
Подключаются в разъем Х4 в 6 и 16 пины (небольшой белый разъем на магнитоле).
Те 2 пина что снял поставил в 17 и 18, так как их там не было.
Подключил ( + ) и ( — ) В этот разъем
Далее подключил 17 и 18 провода в 6 и 16.
Так как провода у меня были вставлены, я просто примотал к проводам, не стал резать провода.
Далее подключил 3 и 4 пины к 35 и 36.
Проводку собрал и замотал шумкой чтобы все было красиво.
Подключил микрофон и поставил на законное место.
Проверяем все работает, только пришлось скинуть на заводские, так как со старой машины информация осталась.
Источник
Opel Astra GTC Пулька☺ › Бортжурнал › Музыка с телефона через Bluetooth на AUX
Как известно почему-то нас обделили модулем A2DP в нашем bluetooth, поэтому проигрывать музыку через bluetooth с телефона, к примеру, мы не можем. Хотя в той же Mokka с CD этот модуль есть. Также может кто-то встречал в сети или здесь на драйве тему о том, что есть bluetooth kit для CD300/CD400, но стоит довольно дороговато (около 160-200$), да и к головам с NAVI не подходит. Тем более у тех у кого уже есть bluetooth, зачем им еще какой-то kit ради A2DP, ладно еще когда ставишь модуль и у тебя вообще не было bluetooth.
Некоторым, к примеру, достаточно AUX провода, но я их почему-то не люблю, во-первых, подбираешь нужную длину (короткий или длинный), кому какой нравится, постоянно втыкать провод и ограниченность в передвижении телефоном, особенно если тебе позвонили. Я решил найти для себя альтернативу.
Заказал себе с китайского сайта Bluetooth V2.1+ EDR Wireless Audio Receiver в комплекте вместе с 3.5mm шнуром.
Идея была в том, чтобы этот приёмник подключить в штатную USB в машине для питания, а затем уже через него выводить звук, используя шнур в штатный AUX.
Собственно, что ожидал, то и получилось 🙂 Компактно и не напрягает. Теперь я слушаю музыку в машине через bluetooth с телефона, проверял как на Android (HTC One X), так и на iOS (iPhone 5). Просто сопрягаетесь с устройством, главное чтобы при сопряжении было включено использование A2DP профиля на телефоне.
Есть и минусы, если их так можно назвать, которые собственно характерны и для AUX. Проигрывать музыку можно одновременно с одного устройства, то есть если один телефон уже подключен, второй не сможет подключиться, пока первый не отключится. Ну, и еще, наверное, минус в том, что и USB и AUX слоты заняты, чтобы послушать музыку с флешки, нужно будет отключать штуковину. Хотя звук с AUX лучше, чем с USB.
Также был выявлен небольшой глюк. Почему-то иногда bluetooth приёмник отказывается играть музыку, пока не понял почему, хотя телефон подключается нормально и слышен звук подключения к приёмнику, но музыка не играет. Может устройство глючноватое и попробую другую модель заказать (на dx и aliexpress их много), можно в принципе попробовать приёмник с третьей версией bluetooth, если телефон поддерживает. А может из-за того, что часто разные устройства подключаются к приёмнику, то мой телефон, то жены.
