Volkswagen Golf Special 1.6 FSI › Бортжурнал › Диагностический сканер OBD2 ELM327 WIFI

И так, что же умеет делать этот чудо-прибор? Конечно же проводить диагностику автомобилей оснащенных соответственным портом и протоколом OBD2! ))
Почему взял именно Wi-Fi? Потому что связь по этому каналу более стабильна нежели чем через Синий зуб, да и потому что у меня Яблокофон, а на нем обрезанный и не доношенный Блютуз…
OBD 2 адаптер который подключается в диагностический разъем, находится у большинства машин под рулем, у нас он находится под климатроником. Блютуз я рекомендую брать владельцам Android девайсов а так же ПК. Wi-fi владельцам техники Apple, так как если у вас нет джейлбрейка, ваш девайс не будет работать по протоколу блютуз.
Из тех же обзоров, отзывов и мнений пришел к выводу что самая лучшая программа для связки устройства и авто это Dash Cmd! Программа платная, обошлась мне в 327р.
Другие программы по сравнению с ней менее информативны, да и не такие уж это большие деньги за качественный продукт!

Вместо 1000 слов выложу видео (не мое) с подробной инструкцией по подключению:

DashCommand: автомобильный диагностический центр

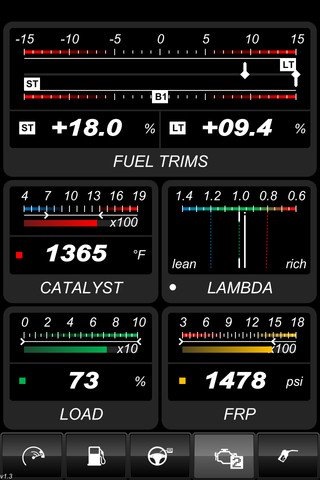

Благодаря этой программе будет возможность просмотреть абсолютно все данные в режиме реального времени которые только возможно считать через OBD/OBD-2 кабель. Конечно же многие настройки будут не понятны для людей не имеющих определенных навыков, но есть и те, которые вызовут интерес. Тем более на многих автомобильных форумах часто спрашивают те или иные параметры, которые будут доступны с помощью DashCmd. Самым главным достоинством является то, что ошибки в двигательной части можно не только выявить и просмотреть, но и исправить.

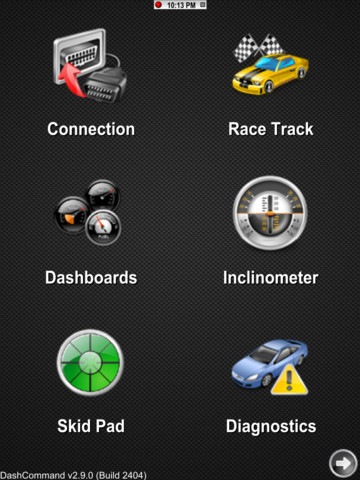

Главным многофункциональным индикатором станет приборная панель. Это практически отдельная мини-программа имеющая пятивкладочный интерфейс с огромным количеством параметров, такими как:

-Тахометр;
-Точная скорость авто;
-Открытие/закрытие заслонки;
-Надавливание педали газа и тормоза (в процентном соотношении);
-Экономия топлива;
-Средние показания расхода топлива;
-Показания расхода топлива на данный момент;
-Средние показания расхода топлива за 3 последние позиции;
-Остаток топлива в баке и сколько на нем можно проехать (расстояние и время);
-Положение ГРМ;
-Темп подачи охлаждающей жидкости;
-Темп интэйка;
-Темп катализатора;
-Нагрузка на двигатель;
-Давление в баке;
-Показания компьютера за последние 5 поездок;
-Пробег;
-Средний расход топлива;
-Потраченные деньги на топливо;
-Время затраченное на поездки;
-Начало и конец поездки, дата время;
-Количество полных заправок бака;
-Средняя скорость движения за поездку;
-Средние показания тахометра;
-Максимальное ускорение;
-Максимальный крутящий момент колес;
-Максимальная крутящий момент на валу двигателя;
-Количество остановок;
-Максимальная скорость;
-Дистанция пройденная на нейтральной передаче;
— Дистанция и время пройденные на каждой из передач и другие;

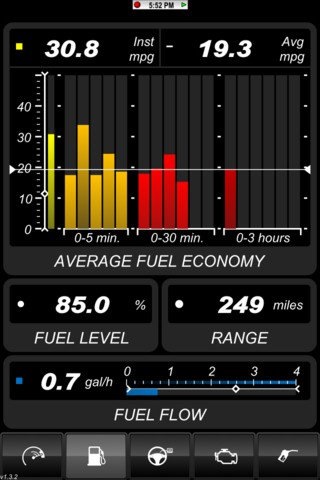

Во вкладке с расходом топлива можно узнать текущий и средний расход, а при указании цены — еще и стоимость. Тапнув по любому месту экрана можно вернуться обратно в меню или обнулить параметры.

Инклинометр (Inclinometer) измерит угол наклона авто относительно уровня земли как в продольном, так и в поперечном направлениях. Однако для измерения продольного угла устройство должно лежать на строго горизонтально поверхности.

Скидпад (Skid Pad), представленный в виде площадки, отобразит на дисплее информацию о поперечном ускорении автомобиля в еденицах g.

Все события связанные с работой двигателя записываются в лог-файл, который в дальнейшем можно открыть даже на компьютере, при помощи программы scanXL, которую можно скачать перейдя по следующей ссылке (www.palmerperformance.com/downloads.php).

В настройках программы советую обратить внимание на раздел «Setup — Units». Там нужно привести все параметры в нашу метрическую систему, чтобы в дальнейшем не переводить мили в километры и так далее.

Итак, что же нам понадобится?

-Собственно автомобиль, имеющий OBD/OBD-2 разъем;
-Адаптер Wi-Fi OBD/OBD-2;
-Любой i-девайс: iPhone, iPod Touch или iPad;
-Приложение DashCmd;

Так как программа работает и с Bluetooth интерфейсом, то понадобится соответствующий адаптер, который кстати стоит дешевле. Однако там возникают некоторые нюансы с настройкой, поэтому мы рассмотрим только Wi-Fi ODB-2 адаптер.

Теперь надо чтобы вся эта связка работала. Для начала нам нужно найти этот заветный разъем в автомобиле, руководство по технической эксплуатации или интернет форумы подойдут как никогда кстати. Подключив OBD-2 кабель, должна быть создана точка доступа с названием «CLKDevices» (хотя в разных кабелях наверное по-разному). Дальше необходимо установить соединение с кабелем. Для этого идем в: Настройки — Wi-Fi — выбираем сеть. В настройках самой точки доступа нужно выбрать, в графе «Адрес IP», статический адрес и ввести IP. На этом все, осталось только установить саму программу DashCommand.

На устройстве:
IP: 192.168.0.11
Port: 35000

На телефоне/Планшете:
IP: 192.168.0.10
Port: 35000

Имея данную программу Вам больше не надо будет платить за такого рода услуги, ведь приобрев кабель и установив приложение Вы сможете самостоятельно с легкостью диагностировать любой современный автомобиль.

Источник

Hyundai Sonata ТриКорейца V6 › Бортжурнал › ELM327 WIFI подключение Android

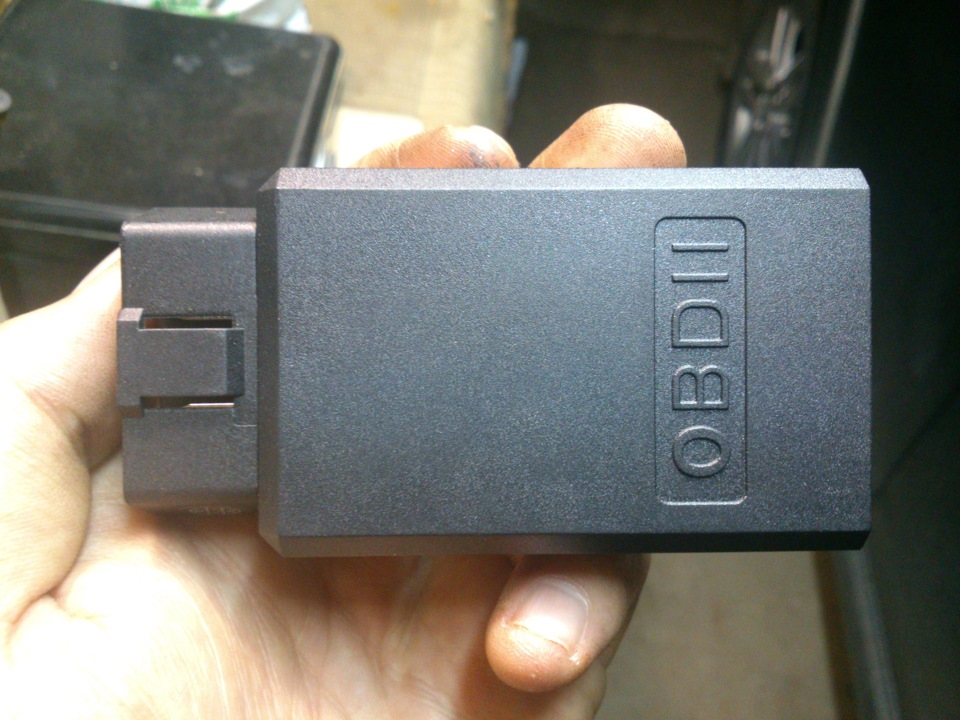

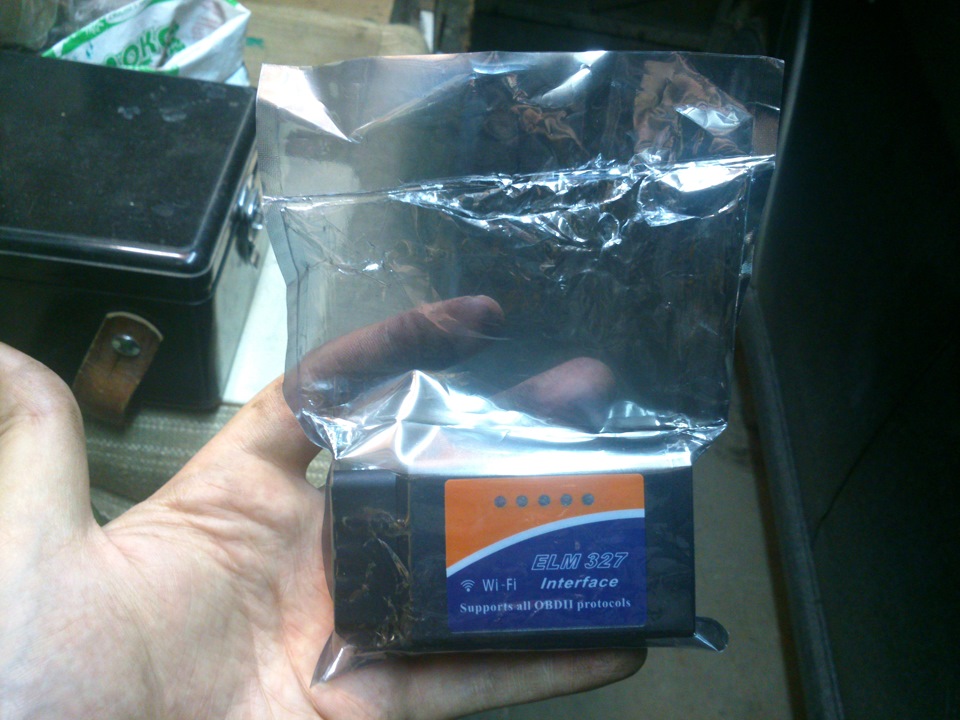

Приехал таки сканер)

Ну и я давай, конечно же, сразу подключать)

1.Скачиваем прогу для сканера, я выбрал Torque

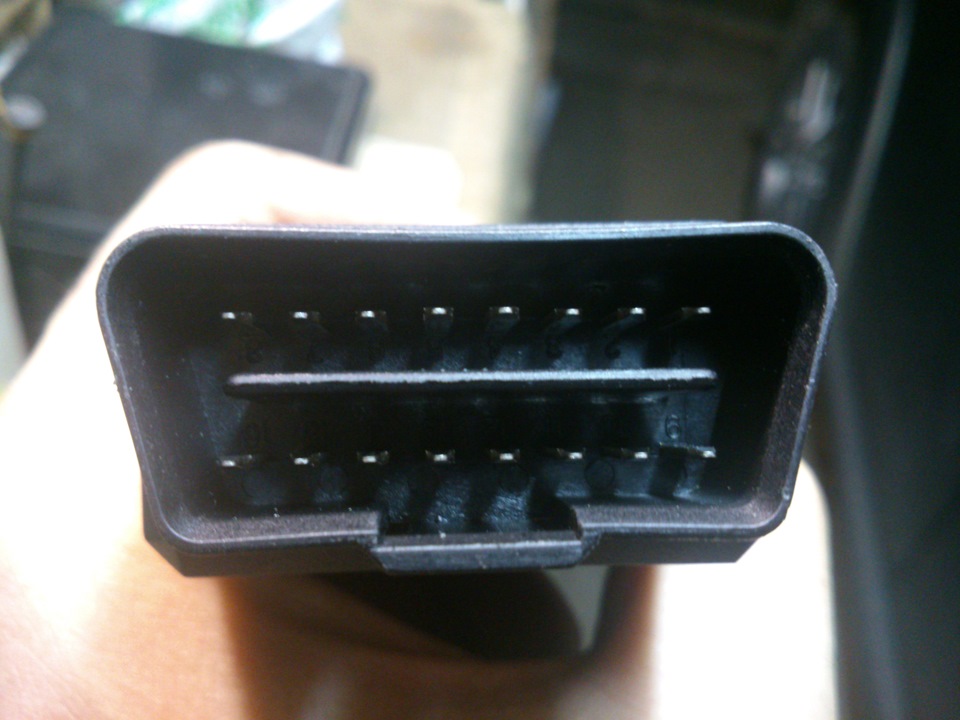

2. Инсталлируем сканер в OBDII разъём и проверяем наличие сигнала WiFi

3. Если Ваше Android устройство видит сканер, прописываем настроечку IP в нашем Androide (настройки — беспроводные сети — настройки wifi — кнопка меню — дополнительно — настройки IP)
ip 192.168.0.11
маска подсети 255.255.255.0

4. В меню программы Torque выбираем настройки и ищем пункт «OBD2 adapter settings» тип коннекта (connection type), ну и ставим WiFi

5. Выбираем в сетях WiFi наш адаптер, запускаем Torque и получаем охренительное количество полезной информации (на фото лишь мизерная часть изобилия данных), мне теперь нужен планшет, на моём маленьком мониторчике нифига не помещается и не видно)

Цена ELM327 — 647р.
Цена программы Torque — 155р.

Hyundai Sonata 2005, двигатель бензиновый 2.7 л., 172 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Hyundai Sonata, 2007

Hyundai Sonata, 1998

Hyundai Sonata, 2004

Hyundai Sonata, 2006

Комментарии 136

Скажи, что значит, что адаптер работает по wi-fi? Он раздает что-ли сигнал wi-fi на телефон/пк/планшет? Или чтобы пользоваться именно wi-fi версией адаптера, необходимо находиться в зоне действия СТОРОННЕГО сигнала wi-fi, например, домашнего роутера?

Подскажи такая проблема елм подключается по wifi но через несколько секунд теряет связь?

Хорошая вещь, но снимать перформанс с машины — неблагодарное дело, пинг длинною в вечность))) все остальные функции — ОК, сам пользуюсь в паре с яблоком и Dash command

Мне советуют такой a327.ru/item/1008 для айфона.

Нормальный он? Как практика эксплуатации? Не сгорел еще?

WiFi для ios устройств.

После однократной настройки соединения потом нужны будут какие-то манипуляции, или андроид будет автоматически подхватывать гаджет при каждом запуске машины?
Может ли эта штука работать в постоянном режиме? Не перегревается?
Будет ли wifi адаптер дружить не только с андроидом, но и с компом на windows?

привет, приобрел ELM327 Wi-Fi+USB «Professional», не получается подсоединиться к 21214 2001г. январь 5.1(там gm-12 через переходник пробую), к 21214 2005г. январь 7.2 OBD-II. На калине 2 2015г получилось. Пробовал через IOS только получилось по программе EOBD-Facile. Дрова с ELM-ми на win XP и ниже работают или на win 7 тоже?

привет, без понятия

привет, приобрел ELM327 Wi-Fi+USB «Professional», не получается подсоединиться к 21214 2001г. январь 5.1(там gm-12 через переходник пробую), к 21214 2005г. январь 7.2 OBD-II. На калине 2 2015г получилось. Пробовал через IOS только получилось по программе EOBD-Facile. Дрова с ELM-ми на win XP и ниже работают или на win 7 тоже?

Если ODB2 полноценно не поддерживается, то строка инициализации Вам в помощь:
— ВАЗ Январь
ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
— Январь 5.1.1
ATSP5\nATIB10\nATSH8110F1\nATST10\nATSW00
— Январь 7.2 Евро 2
atal\natsp5\natib10\natsh8110f1\natst32\natsw00\natfi

ну или ПО OpenDiag, но там информация достаточно скудна.

Всем привет!
есть проблемка с 327 WiFi, андроид устройства не видят вайфай сеть, виндовс видит нормально.
Может есть какаято прогрмма конфигурирующяя саму елм ку? Что б сменить канал например.

разобрался почему не видит?

привет)
на какие автомобили он работает?(

Источник

Subaru Impreza XV Перфекционист › Бортжурнал › ELM327 OBDII Wi-Fi диагностический адаптер

Когда я узнал, сколько стоит просто считать коды ошибок на нашем автомобиле, я прозрел. )) А у некоторых товарищей в заказ-нарядах указан еще и сброс ошибок отдельным пунктом и отдельными деньгами. Что тут сказать, нас обманывают, пока мы позволяем другим это делать.

Подобные адаптеры — далеко не редкость у автовладельцев. Приобрести можно на любом ebay-подобном сайте, либо на авито — для тех, кому лень возиться.

Удобство в работе — просто фантастическое. Подключаем адаптер к диагностическому разъему под рулевой колонкой. Адаптер раздает wi-fi, подключаемся со смартфона к соответствующей сети. Далее с помощью мобильного приложения подключаемся к ЭБУ автомобиля. Таким образом, кроме OBD2 адаптера и смартфона ничего не нужно.

Я установил для этого два приложения: Torque Pro и Dash Command. Скачал с замечательного сайта 4pda. В принципе мне нужны только функции считывания и сброса ошибок, в Torque они реализованы наиболее удобно, так что им и пользуюсь. Также Torque умеет замерять разгон до сотни и выводить на экран показания разнообразных датчиков автомобиля, ну и еще куча функций. )

Если приложение нашло адаптер в сети автоматически и сразу подключилось к нему, тогда все отлично. Но что делать, если приложение не находит адаптер? Я вышел из ситуации следующим образом: берем ноутбук на ОС Windows и подключаемся к сети, которую раздает адаптер. Заходим на ноутбуке в «Панель Управления — Центр Управления Сетями И Общим Доступом — Изменение Параметров Адаптера», двойной щелчок на wi-fi адаптере ноутбука, «Сведения». Ищем строку «DHCP сервер IPv4». Этот IP адрес и есть адрес нашего OBD2 адаптера.

Можно сделать то же самое быстрее: нажимаем сочетание клавиш «Windows + R». Пишем «cmd», ok. Открывается командная строка. В командной строке вводим «ipconfig /all» (без кавычек, перед косой чертой пробел), enter. В появившемся списке ищем название наподобие «Адаптер беспроводной локальной сети», и после него в строчке «DHCP Сервер» будет IP адрес нашего OBD2 адаптера.

Адаптер OBD2 слушает порт 35000. Таким образом, к примеру, в моем случае в настройках программы Torque я прописал IP адрес «192.168.0.10» и порт «35000«. В Dash Command это прописывается одной строкой: «192.168.0.10:35000» (везде без кавычек).

Еще есть такой момент: подключенный адаптер постоянно высасывает аккумулятор, поэтому не забывайте его вытаскивать, особенно зимой! В Torque специально для этого реализована напоминалка при выходе из приложения (включается в настройках).

Вот и все. А на подоконнике у меня недавно зацвел кактус. )))
