Multitronics TC 740: обзор, характеристики, техническое описание и особенности эксплуатации бортового компьютера

Обзор компьютера

Дизайн и материалы TC 740 выполнены на высочайшем уровне и соответствуют последним требованиям как российских, так и иностранных автоконцернов. Владельцы автомобилей также высоко оценивают бортовой компьютер Multitronics TC 740 в отзывах.

Дисплей

Подключение компьютера к автомобилю

Бортовой компьютер «Мультитроникс ТС 740» подключается к автомобилю несколькими способами:

Достоинства компьютера

Бортовой компьютер Multitronics TC 740 выгодно выделяется среди аналогов наличием разъема мини-USB, функций контроля качества и «эконометр», при помощи которой возможны планирование и контроль поездки по расходу топлива.

Функциональные и диагностические опции

Широкий функционал компьютера включает следующие возможности:

Возможности программного интерфейса

Модернизированный программный интерфейс бортового компьютера Multitronics TC 740 предлагает автовладельцу широкий перечень опций и мгновенный доступ к большинству функций модели:

Синхронизация с персональным компьютером

Подключение к персональному компьютеру позволяет не только настраивать бортовой компьютер автомобиля, но и осуществлять редактирование и сохранение файлов и конфигураций. В комплекте с устройством поставляется кабель miniUSB, позволяющий подключить его к компьютеру. Сформированный файл с настройками может использоваться в дальнейшем для калибровки аналогичных компьютеров.

Программное обеспечение обновляется через сеть Интернет. Благодаря синхронизации бортового компьютера с персональным компьютером возможно проведение детального анализа собранных статических и эксплуатационных данных за конкретный временной промежуток.

Дополнительные устройства

Бортовой компьютер Multitronics может синхронизироваться одновременно с двумя парктрониками той же марки, установленными на переднем и заднем бампере. Срабатывание переднего бампера происходит при приближении объекта к автомобилю на расстояние, меньше разрешенного, о чем будет оповещать бортовой компьютер. Индикация срабатывания может быть звуковой и зрительной с отображением расстояния до объекта.

Задний парктроник активируется после включения задней передачи, что сопровождается звуковой индикацией и выводом информации на дисплей бортового компьютера. Данные позволяют определить, на каком расстоянии до автомобиля располагается объект.

Источник

Toyota RAV4 4×4 европеец › Бортжурнал › Установка Multitronics TC740

На не так давно прошедший мой личный праздник, заимел я сей девайс. Должен сказать, что сперва отнесся к нему с опаской — установка в салон, на видном месте… Но решил рискнуть, и вот отчет об установке(если риск не оправдается, то будет еще отчет о замене водительского стекла… *стучу по дереву*).

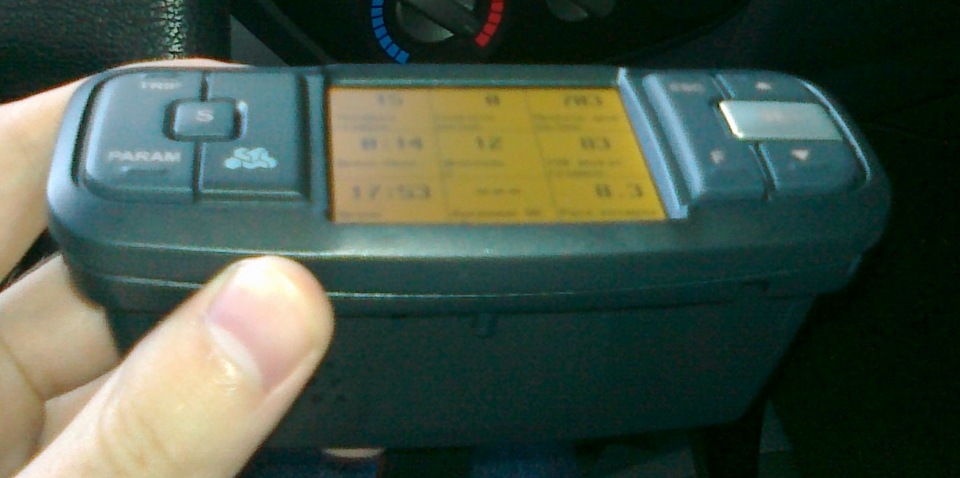

Итак, первое о чем хочется сказать — экран. Конечно, по сравнению с монохромным, это огромный шаг вперед. Однако, в наш век высоких технологий можно было бы и поставить копеечный жк экранчик на 56к цветов, а не на 16. Собственно сам экранчик имеет отвратительные углы обзора — цвета переливаются аки радуга, но мы то будем на него смотреть в основном прямо, так что пережить можно.

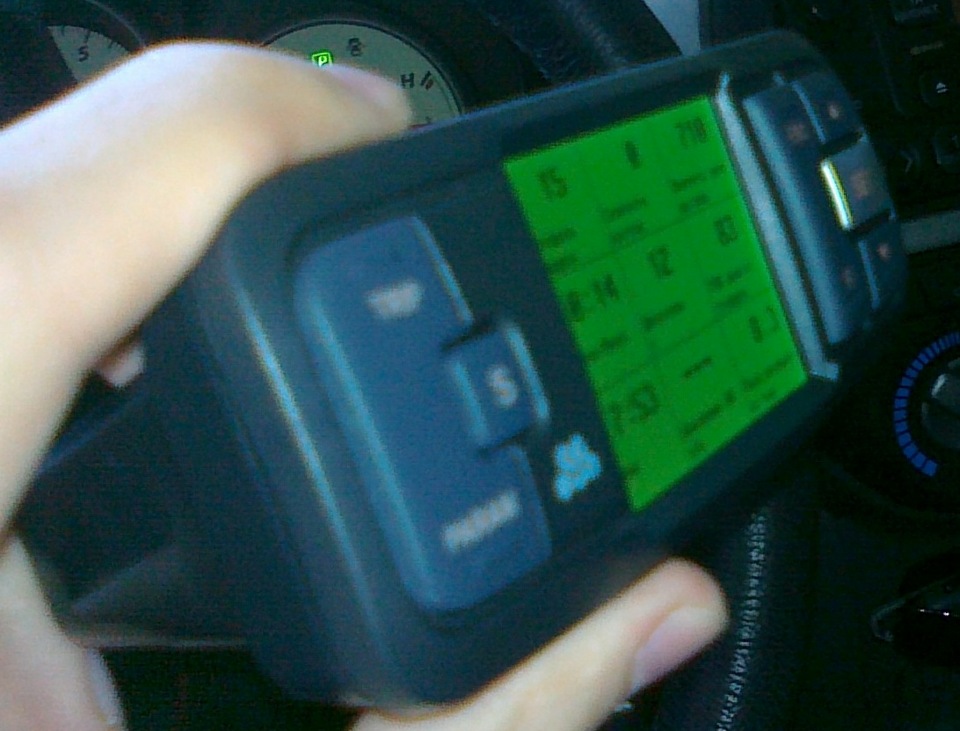

(фото делал со старого телефона, так что качество плохое, но суть ясна)

Видел варианты размещения такого же БК по центру на торпеде, но даже мне(а я под 2м роста) такое расположение перекрывает часть обзора, с чем я категорично не согласен. Так что у меня он расположен так:

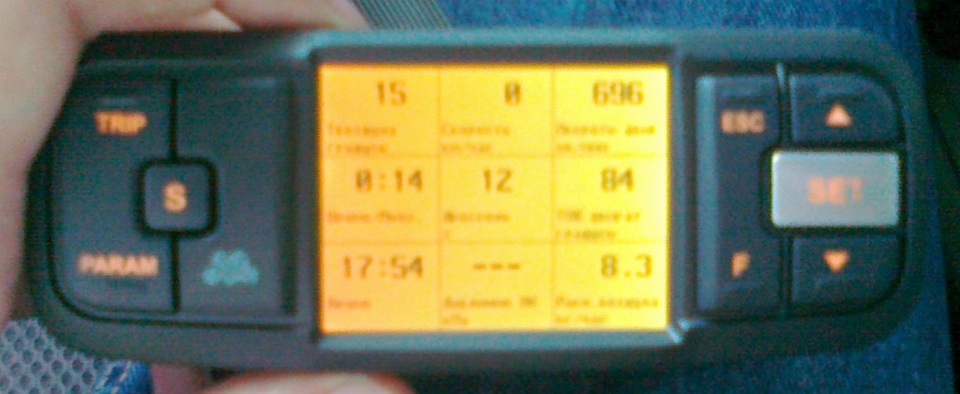

Проехал на машине чуть-чуть специально ради калибровки пробега, данные такие:

Калибровку бака еще не проводил, но обязательно сделаю.

Что касается технической части:
1. Протокол OBD2P(автоOBD в настройках).
2. Шлейф проложен слева вдоль торпеды.
3. Датчик температуры лежит в «полочке» нижней части торпеды, так же и шлейф. Снаружи не видно, лежат хорошо и не выпадают.

Теперь есть возможность установить 2DIN аудио. Пока склоняюсь к AVH-P8400BT, но окончательно не решил.

Toyota RAV4 2001, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — электроника

Машины в продаже

Toyota RAV4, 2002

Toyota RAV4, 2005

Toyota RAV4, 2013

Toyota RAV4, 2007

Комментарии 24

Как компьютер себя показал, стоит брать?

Спустя восемь лет он все еще производится?) Тогда работал замечательно, никаких нареканий. Замечательный девайс по воспоминаниям.

слушай, а датчик температуры наружного воздуха в комплекте? А то хочу смотреть на нем температуру за бортом. А в машине вообще БК нету.

Датчик температуры в комплекте, а куда его ставить — внутрь или снаружи, решать самому 🙂

А чем отличается ТС 740 от ТС 750 у меня на хонде HR-V ТС 750 стоял думал в рав поставить такой же но в магазине сказали что вряд ли подойдет на ваш автомобиль какой либо из этой серии! У меня рав рестайлинг 2004г, что посоветуешь?

А фиг знает… я на сайте мультитроникса специально только что посмотрел. Девушка вот подсказывает(она мне и подарила 740), что 750 в отличии от 740 умеет голосом говорить «Насяльнике, двигатель перегрелсяма!». Я вообще его использую только когда надо скорость посмотреть точнее, чем спидометр показывает. Ну и температуру двигателя зимой, конечно, удобно отслеживать. В остальном этом просто игрушка с тонной функций(в которых лень разбираться).

PS. Вот еще вспомнил. Когда один раз зимой заправился на газпроме(от безысходности), загорелся джекичан «неисправность ката». Сбросил, заправил хорошего топлива — больше не появлялась.

Я думаю имеет смысл поспрашивать по знакомым на счет бк — и попросить погонять. Просто особо не в курсе на счет того, сохранился ли протокол диагностический на рестайле, или же там что-то поменяли.

нормально эта липучка держет?

Ну у меня там торпеда вообще волной идет, поэтому липучка держится только в двух местах по уголкам — пока не оторвалась) Если клеить на плоскую поверхность, то думаю что даже с небольшого пинка не отвалится.

эт типа как скотч двух сторонний?

Угу. Купи в любом киоске 3М двухсторонний и всего делов)

блин а мне видимо не доложили(

чем крепил на торпедо?

В комплекте идет двухсторонняя липучка.

Хочу себе такой взять
скажи, доволен ли ты им на сегодняшний день или.

В целом — да. Единственное, у него очень витиеватое меню — без инструкции в бардачке фиг что сделаешь. А так, все показывает, уведомления настраиваются. Стоит себе и работает, никаких забот. У меня сейчас он показывает на экране: обороты, скорость, время, температуру в салоне, пробег/поездка, расход/поездка, температуру ОЖ и еще что-то)

Делал ли какие то дополнительные подключения? Ну к примеру ДУТ, +12В, габариты и т.п?

А через какое время эта модель после запуска двигателя начинает считать расход горючки? А то у меня RIF-500, дак он секунд 20 тупит.

У меня стоит автоопределение протокола. Пока он его определяет — ничего не считает. По идее также, секунд 20… Попробую выставить вручную протокол и посмотреть. А это вообще важно? Я обычно первые секунд 20 включаю Я.пробки и ставлю телефон в зарядник, а потом уже еду)

Он кстати протокол определяет, емнип, и при включенном зажигании.

Источник

Инструкция MULTITRONICS TC 740 для устройства мультисистемный маршрутный компьютер содержит страницы на русском языке.

Размер файла: 702.22 kB. Состоит из 47 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

1). Отличительные характеристики

Цветной дисплей разрешением 320х240 обеспечит максимальную информативность и удобство восприятия при работе с
бортовым компьютером. Цветовая палитра дисплея может быть настроена самостоятельно.

Универсальное крепление на лобовое стекло или приборную панель автомобиля с нулевым уровнем вибрации и регулировкой
положения по горизонтали и вертикали: не требуется демонтаж составляющих интерьера а/м.

Бортовой компьютер поддерживает большое количество универсальных и оригинальных протоколов диагностики автомобилей,
что позволяет установить его практически на любой автомобиль. Если протокол диагностики автомобиля не поддерживается,
всегда можно подключиться к датчику скорости и форсунке и задействовать большинство функций.

Диагностика до 30 дополнительных параметров, 11 бортовых систем, влияющих на состав выхлопа автомобиля, чтение данных
стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы.

Для протоколов стандарта OBD-2.

Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при
подключении стандартным кабелем mini-USB).

Перенос статистики поездок на ПК

Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для
дальнейшего анализа и ведения статистики за продолжительный период времени.

“Контроль качества топлива”

С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится
предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Габариты” / “Газовое оборудование”

Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах
после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально
точный расчет расхода топлива с учетом отдельной поправки для газа.

Проговаривание неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и
проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки
немедленно или можно продолжить движение.

Для VC730 и TC 740 проговаривание не производится.

Обновление через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема
mini-USB с возможностью запоминания и переноса настроек в новые версии.

Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Бортовой компьютер может работать в качестве осциллографа

(при подключении опционального кабеля Multitronics ШП-2)

амплитудных и временных параметров электрического сигнала непосредственно на экране, сохранение и перенос осциллограмм
на персональный компьютер

(кроме VC730 и TC 740)

“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь
может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать
список функций и настроек, находящихся в различных местах “Дисплея установок”.

На экране компьютера возможно одновременное отображение двух графиков мгновенных параметров. С помощью функции
“Обратный отсчет” можно перемещаться по графикам (по оси времени) и определять численные значения параметров в
“прошлом времени”, а также сравнивать их между собой.
