Здравствуйте собратья. Выкладываю эту запись т.к.перерыл весь интернет, но нормальной информации так и не нашёл. Собирал всё по крупицам клок от туда клок отсюда, потом сравнивал, и собирал в своей тупой голове эти пазлы в общую картинку решения проблемы.
Купил данный БК установил, но первый вопрос возник, что БК не определял на авто режиме протокол моего микаса 7.1.
Потом я понял почему. У меня ЭБУ прошит под две программы газ/бензин( правда до сих пор не знаю работают ли они и на сколько т.к. занимаясь подключением микаса к карбюраторной у ЗМЗ 4063 там тоже немеренно всего и добавление пинов и разводка проводки и т.д.но об этом в отдельной статье, ну ещё установка паралельно замка зажигания от фольцвагина для получения полноценного контакта АСС для подключения БК и в будущем хорошей магнитолы с камерой заднего вида это я считаю необходимо да и просто денег жалко если всё сгорит, но об этом позже в следующих записях)
И так купил БК установил, протокол микас установил в ручную всё параметры показывает класс. Даже меняет УОЗ и микас отвечает одним морганием лампы чек, что он запомнил. Правда после этого БК выдаёт ошибку 65 изменение записи в ЭБУ, но теперь это не проблема вошёл в режим ТО снял ошибку и всё норм. Кстати сей час часто вылезает ошибка 53 ДПКВ, но это ерунда снял и поехал дальше. Поставил бошевский датчик стало значительно реже но полностью проблема не ушла. Там есть ещё один маленький прибабах но на мой взгляд очень важный тоже нарыт случайно с видео о проверке ДПКВ, но пока не проверю на практике не хочу выкладывать и вводить всех в блудняк.и выдавать ненужную информацию чтобы не создавать людям проблемы и не выслушивать всякие фи в любых формах.
Простите что пост получается длинный и расплывчатый но он первый и затрагивает много проблем а их хватает особенно на переходной модели ЭБУ + карбюратор
Ну ладно всё показывает кроме параметров скорости а на БК от этого зависит наверно треть функционала да и вообще обидно есть и не работает.
Купил датчик скорости проходной 301.3843 другой 353.4843 это без разницы, главное, что они оба на 6 импульсов и могу с уверенностью сказать — работают оба. Заметил разницу в номерах только когда начал ставить и пробовать, хотя покупал их вместе в одной конторе на Софийской, которая занимается установкой тахографов на рынке в СПБ не нашёл. Сплёл косу, подключил, ни чего не заработало.Настроение упало. Искал информацию, всё кусками и ни какой конкретики. Разрезал всю косу, проверил полярность ни чего. Поехал к своему электрику, узнать как проверить датчик. Он подсказал, что надо сделать контрольку, но с диодной лампочкой чтобы воспринимала импульсы( моргала) т.к. обычная лампочка моргать не будет.
Проверили вместе, т.к. у него контролька есть, датчики рабочие импульсы выдают. Но на БК опять ни какой информации.
Сделал себе контрольку, потключил её паралельно т.е. плюс к плюсу датчика а минус к импульсному проводу от датчика на БК. И о чудо! всё появилось когда начал крутить датчик шуруповёртом. Отсоединяю контрольку опять ничего.
Переварив информацию, полученную опытным путём, опять посоветовавшись с родным специалистом пришли к выводу, что в цепь нужно ставить сопротивление, чтобы не моргало в глаз. Но какой номинал?
На нашем сайте нашёл информацию с той же проблемой по БК Мультитроникс 580 по-моему. Там парень написал в техподдержку и ему ответили, что нужно потключить газовый провод БК к датчику, я попробовал, но моя проблема так не решилась.
Тогда решил написать по его примеру. Ответили на удивление быстро, но в письме указали 1-2 кОм, а позже прислали схему подключения где стояло 20 кОм.
Начал рыть интернет по новой и наткнулся что при подключении российских тахографов не по европротаколу используется резистор 10 кОм 0.125 В.
Ну и эта усреднённая информация была взята за эталон.
Осталось определиться куда это влепить, чтобы вода не попадала и если что подлежало замене.

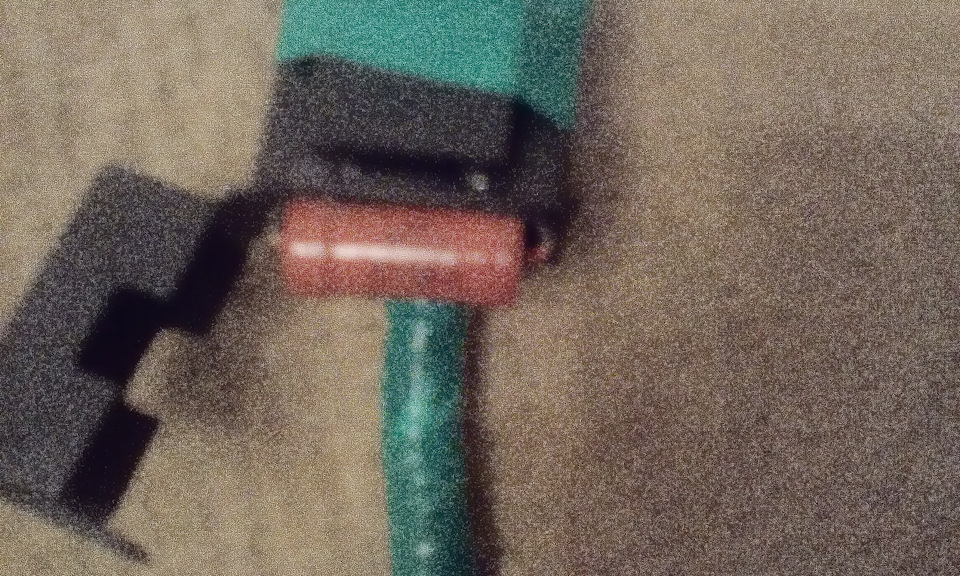

Было принято решение установить на той части косы которая в кабине. Взял чехол для предохранителя который отдельный на провода ставится впаял в косу и воткнул вместо предохранителя резистор.
Проверил всё работает буду ставить на место.

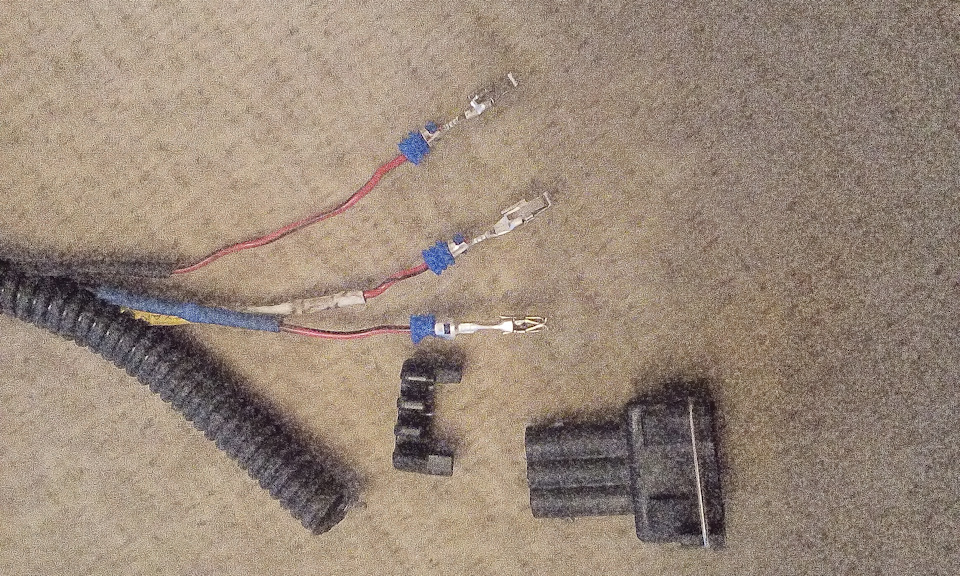

Но образовалась, блин другая проблема, с одной стороны резистор с другой фишка датчика и как это продеть через круглую дырочку в моторном щитке не понятно.
Пришлось решать и это т.к. не люблю паять на машине хотя возможность притянуть розетку 220В есть. Но люблю когда всё разбирается и снимается без геммора.

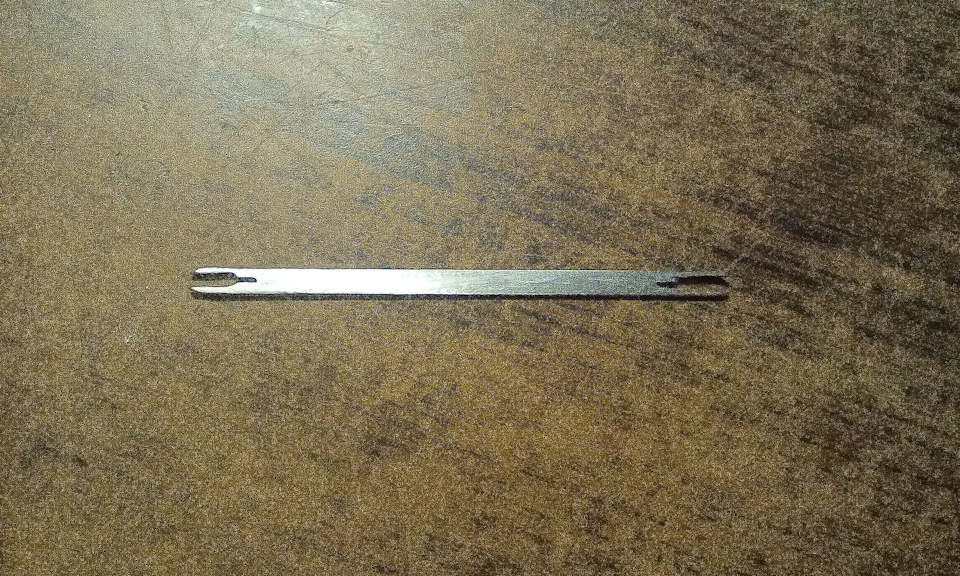

По этой причине был изготовлен съёмник для снятия пинов с фишки датчика.( Но об этом в отдельном посте) Теперь буду ставить.
