Opel Signum вырос до православного › Бортжурнал › #39: Интеграция USB MP3 decoder в CD70 Navi.
Кто-то сочтет данный пост за колхоз, а кто-то захочет себе тоже внедрить декодер для проигрывания музыки с флешки.
Мне понадобились следующие составные:
Так как у меня уже был впаян аукс в CD70 Navi не по заводу, все оказалось проще простого.
Нашел распиновку AUX в разьем магнитолы.
Взял мультиметр чтобы выставить напряжение для питания декодера. Судя по ali было заявлено питание декодера 12-24в. На самом преобразователе есть винтик, который нужно крутить по/против часовой стрелки для повышения или понижения ПОСТОЯННОГО напряжения. Как ни странно, но на 12в декодер не работал, а заработал только на 16.8в. Да и черт с ним, главное что заработал декодер)
Дальше установил сам декодер в подлокотник рядом с подстаканником. Глаза не мозолит.
Далее тест)
Захожу во вкладку AUX в магнитоле, вставляю флешку в декодер — вуаля, музыка играет! Звук стерео, если что! Проверял балансом R/L в настройках магнитолы.
Дальше переключил декодер в режим Bluetooth, подключил телефон, включил на телефоне музыку — играет!
Радио — так же ловит не хуже штаного, но на радио мне наплевать.
Единственный минус всей этой процедуры — не переключаются песни через рулевой переключатель, но это и козе понятно, так как все идет через мозги машины. Но зато регулируется звук на рулевом переключателе.
Приходится переключать треки правой рукой. Но так как рука практически всегда находится на подлокотнике, опускаю кисть вниз и уже интуитивно переключаю песни вперед назад.
То что хотел — то и получил!
Качество звука с CD и декодера — на мой слух одинаково. Басы есть, верха есть. Все отлично!
Я доволен!
А теперь PS:
Собственно для чего этот преобразователь LM2596 dc-dc.
Если подключить декодер без него, появляются дикие шумы при зажигании, на ХХ меньше, но при выключенном звуке и между песнями шум так же присутствует, но меньше. При проигрывании через Bluetooth так же шумы.
При подключении декодера к преобразователю — абсолютно никаких шумов! То есть совсем! Даже при громкости выше среднего, без звука. При проигрывании через Bluetooth шума так же нет. Да и напомню, преобразователь дает ПОСТОЯННОЕ напряжение.
Источник
Audi 80 Scott Sterling’s car › Бортжурнал › Пробуем MP3 декодер (Bluetooth). Модель вроде как 747D
Кароч, хай братва аудиводы и не только. Я тут как-то трудился писал про aux модуль сомнительного качества (www.drive2.ru/l/544134836642644614/). Там же я говорил про иные подобные гаджеты, которые планирую тестить. Вот день настал и перед нами так же bluetooth-модуль (декодер), но уже встраиваемый.
Куда его встраивать я так и не решил, но главное было его проверить. Поехали.
Сначала подумаем, как его подключить. В моём случае на плате уже был установлен стабилизатор на 5 вольт, что нам дает возможность подрубиться прямиком к бортовой сети.
Запитку делал от магнитолы: минус к проводам минуса магнитолы, а плюс подконнектил к синему проводу, на нем же висит и remote на саб. Там появляется 12 вольт при включении магнитолы. Логично предположить, что в данном случае при включении последней включится и декодер.
Теперь подключаем аудиовыход. Его мы коннектим параллельно с разъемом aux в магнитоле. Смотрим распиновку 3,5 jack (кто забыл или не знает) и соединяем контакты L, R и G магнитолы с соответствующими контактами на декодере. К магнитоле придется припаяться, а у дектодера есть фишка — к ней можно прикрутиться, заизолировав потом все получившееся добро.
Далее осталось разместить модуль и прокинуть провода. Тут уж у каждого свои варианты.
Теперь при включении магнитолы автоматом включается декодер на режиме bluetooth по-умолчанию. Далее коннектим, например, смартфон к гаджету и включаем музлишко (в следующий раз при включённом bluetooth на смартфоне соединение будет производиться автоматически). Сигнал декодер будет передавать на разъём магнитолы AUX (получается иммитация использования кабеля aux). Для данной операции режим в автомагнитоле естественно надо выбрать вышеупомянутый AUX.
Подведем итоги. Субъективное мнение: данный гаджет, стоит отметить, на порядок выше и технологичнее предыдущего. И дело не только в явно более продуманной идее, не в индикации. В общем. Он лучше. Если вы не заядлый меломан и не без косячного слуха, то это, пожалуй, то что надо. Флешки читает, аукс пашет, микро сд карты тоже в теме. Радио так же имеется. Но опять же, китайцы есть китайцы и от этого не уйдешь — звук хоть и радует, но ска он моно. Качественное моно, ити их мать. Пока я оставил висеть данный гаджет подключенным. Но это пока. А дальше — другие подобные изобретения.
Как всегда, спасибо за внимание! Будьте счастливы и поменьше крови из ушей.
Источник
Лада 2113 › Бортжурнал › No.13 Музыка по блютуз или с флешки в обычном магнитофоне (mp3 декодер)
Реализовал это уже давно но чет как то все руки не доходили что бы расписать это все.
Во первых для тех кто захочет реализовать тоже самое придется отказаться от некоторых функций своего мафона.
Итак, по порядку, что вообще нам потребуется в этом не простом деле.

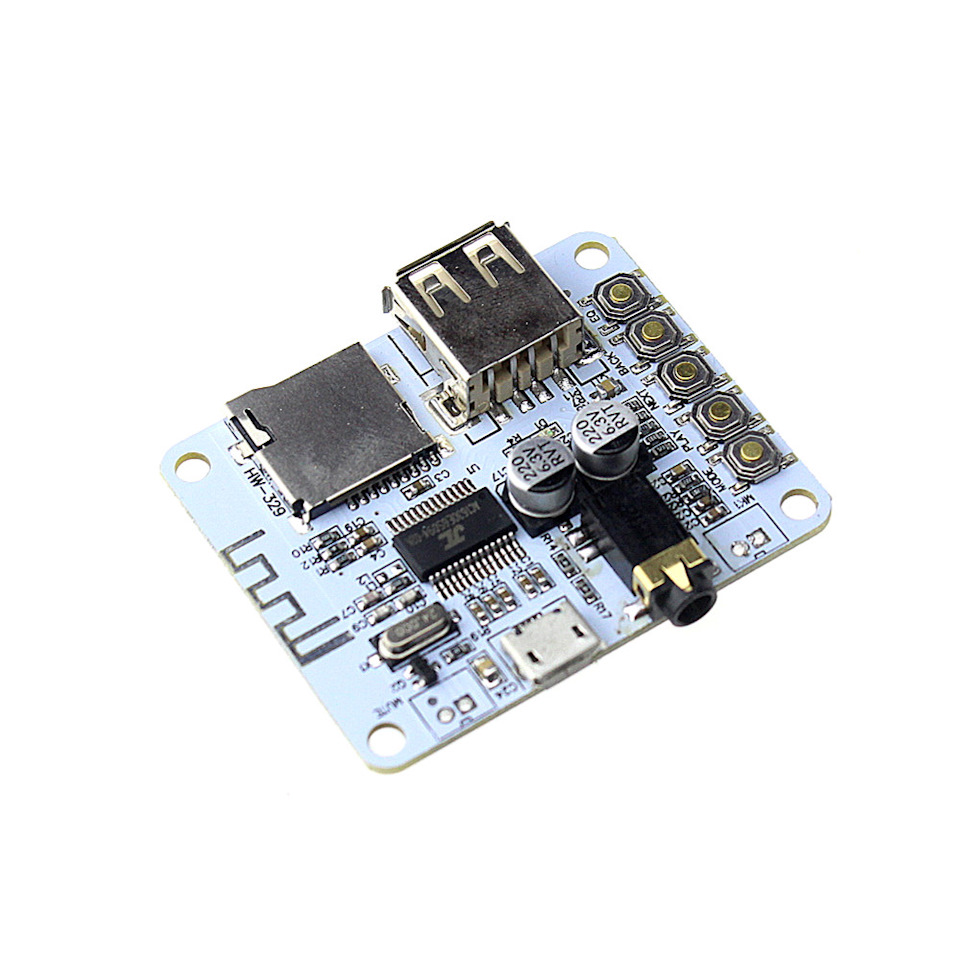

1. Собственно сам MP3 декодер можете выбирать любой другой, а я же выбрал не самый дорогой компактный и самое наверное главное выполняющий свои основные функции это возпроизведение через блютуз и с флешки. Ох да чуть не забыл покупаем это все конечно в поднебесной на Aliexpress www.aliexpress.com/af/mp3-decoder-board.html
Цена 109 руб.
2. Паяльник или же паяльная станция с феном.
3. Провода я взял от старого usb шнура в принципе мне хватило.
4. Автомобильная зарядка. Тут не важно по сути какая главное чтоб не пищала и была более менее качественной.
5. Маленький переключатель.
6. Удлинитель USB.
На этом вроде бы все
Я не планировал какой-то обучащий пост писать по этому фоток процесса минимум. Постараюсь рассказать для тех кто дочитал до сюда проблемы с которыми пришлось столкнуться и способы их решения.
1. Проблема с кнопками
Что бы была возможность управлять mp3 декодером с панельки мафона пришлось все раздербанить срезать внутри самой панельки много пластика и подпаяться к копкам на панели. НО ничего не получилось как все было задумано. Получилось так что все кнопки на mp3 декодере были как будто зажаты из-за чего он издавал писк. Это происходит из-за общего минуса и я не нашел решения для этого. Точнее была идея и возможно она решит эту проблему. Гальваническая развязка на оптронах. Разделение питания и вследствие чего не произойдет такого. Я посчитал это слишком геморно и решил просто обрезать минус у кнопок на панели из-за чего мы лишаемся возможности управлять радио и искать станции. Но на это насрать все ровно не слушаю радио.
2. Проблема связана с тем что если у вас мафон подключен напрямую а не через ACC то у вас будет постоянно работать mp3 декодер что является непозволительной роскошью постоянно гонять флешку или же ждать подключения блютуза неее для этого был вмонтирован переклчатель с какой то игрушки или что-то в этом роде чтоб была возможность его отключить. Ежели у вас мафон подключен как и пологается через ACC то можете просто подключать питание от автомобильной зарядки на ACC и не париться. Будет включаться и отключаться с зажиганием.
хмм казалось что больше
ну вот еще схема того как нужно припаять контакты от аукса с платы mp3 декодера к разъему куда вставляется сама панелька может быть кому то пригодиться вообще это все легко прозванивается и узнается что и куда паять для тех кто неправильно припаяет может быть перепутаны местами правая и левая сторона звучания
мафон у меня примерно вот такой фото не мое точную модель не помню
