Mmi basic plus как подключить usb
Понадобилось подключать к MMI всякие девайсы, готовый комплект стоит как чугунный мост, поэтому сделал простой бюджетный вариант.
Неисповедимы пути маркетологов VAG, аналогичный кабель от Audi стоит раза в 4 дороже.
Любой USB удлинитель с разъемами типа A
Ключи для снятия блока MMI
Паяльные причиндалы
Волосатая изолента
Термоусадочная трубка или изолента ПВХ
В MMI порт USB присутствует изначально, только, по непонятным простым смертным соображениям, разделен на 2 разъема.
Отрезаем от USB удлинителя вилку
и выкидываем ее
. Необходим только кусок кабеля с USB-розеткой.
Зеленый и синий проводки обрезаем под корень, они не понадобятся.
Провод 000979009E разрезаем пополам.
Вынимаем блок MMI и убираем в сторонку.
Теперь надо куда то вывести кабель с USB розеткой. Я снял бардачок и просунул кабель внутрь через имеющуюся щелку на правой стороне верхней части корпуса бардачка
Устанавливаем бардачок на место.
Вставляем разъемы в MMI, устанавливаем блок в гнездо.
Заходим в инженерное меню и включаем AMI
Пункт AMI/AUX
Однако можно использовать второй (черный) разъем кабеля 7P1971327, только надо будет вызвонить контакты/цвета проводов и срезать нужные ключи.
И докупить еще один провод 000979009e. И если делать на двоих, то стоимость комплекта получится 625-690 руб.
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 10 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 10 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 10 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Источник
Audi-Rus › Блог › Установка навигации MMI 3G+ на Audi RS5
Хочу более подробно описать процесс установки оригинальной навигации MMI 3G+ Audi B8 платформы (Audi A4-8K, A5-8T, Q5-8R.) Схема установки на данные автомобили примерно одинаковая, может кому то пригодиться, а может кого-то интересует что делают с его автомобилем в процессе установки в специализированном сервисе.
И так…
Что мы имеем:

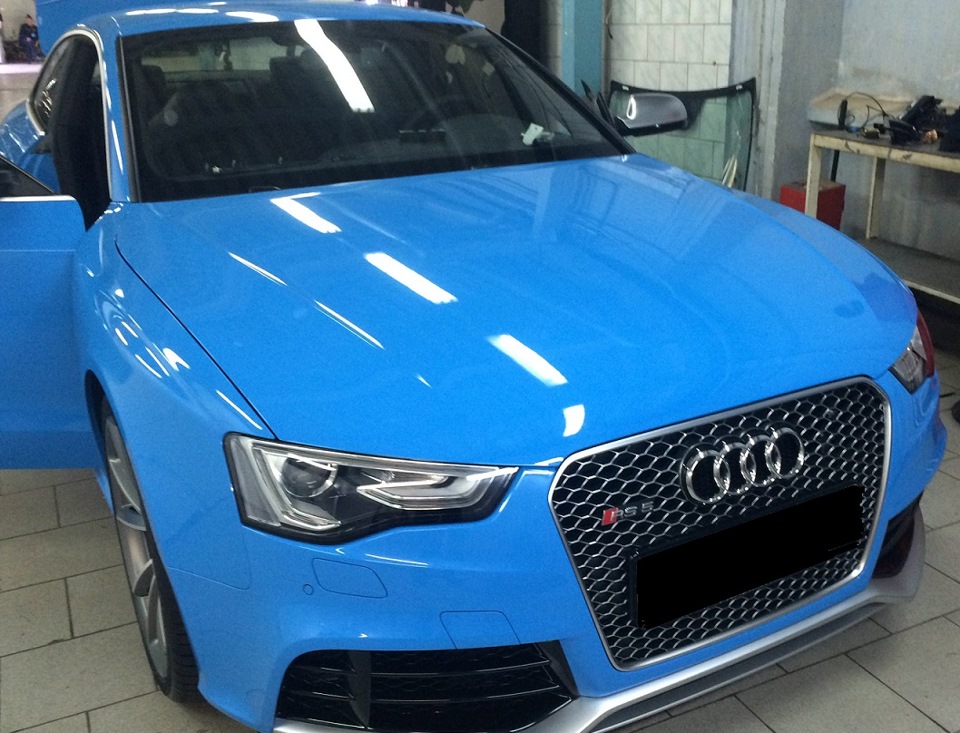

Audi RS5 с потрясающим цветом 😉
На борту мультимедийная система Concert — как и у большинства владельцев данных автомобилей. Управление системой осуществляется на самой магнитоле Concert.

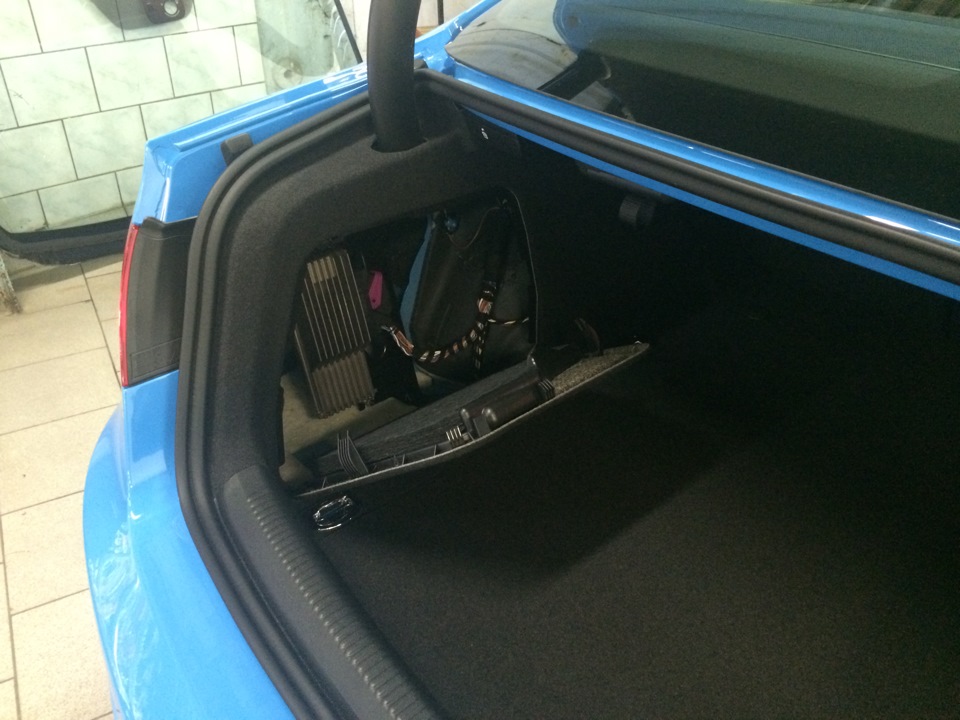

В комплектации Standart также идет усилитель звука который расположен сзади слева.
Соответственно если автомобиль в комплектации Basic то этого усилителя нет, звук в колонки идет напрямую с магнитолы Concert.
Также мы имеем 6.5. TFT дисплей и громкую связь с НЕРУСИФИЦИРОВАННОЙ записной книжкой (позор Audi)
Что мы должны получить после всей этой установки:
— Навигационную систему Audi с картами 2015 года (Россия и вся Европа) Отображение ограничения скорости на карте по всем маршрутам, отображение направления стрелок движения на приборной панели.
— Система голосового управления на русском языке
— Громкая связь Bluetooth (с русифицированной записной книжкой)
— DVD
— Дисплей 7 дюймов, высокого разрешения
— Жесткий диск (Jukebox — 20 Гб)
— Слоты для SD карт (воспроизводит видео)
— Передача музыки по Bluetooth
— Клавиатуру с джостиком
— Так как головное устройство с сим картой имеем дополнительные сервисы (Google карты, Street View, Пробки и т.д.)

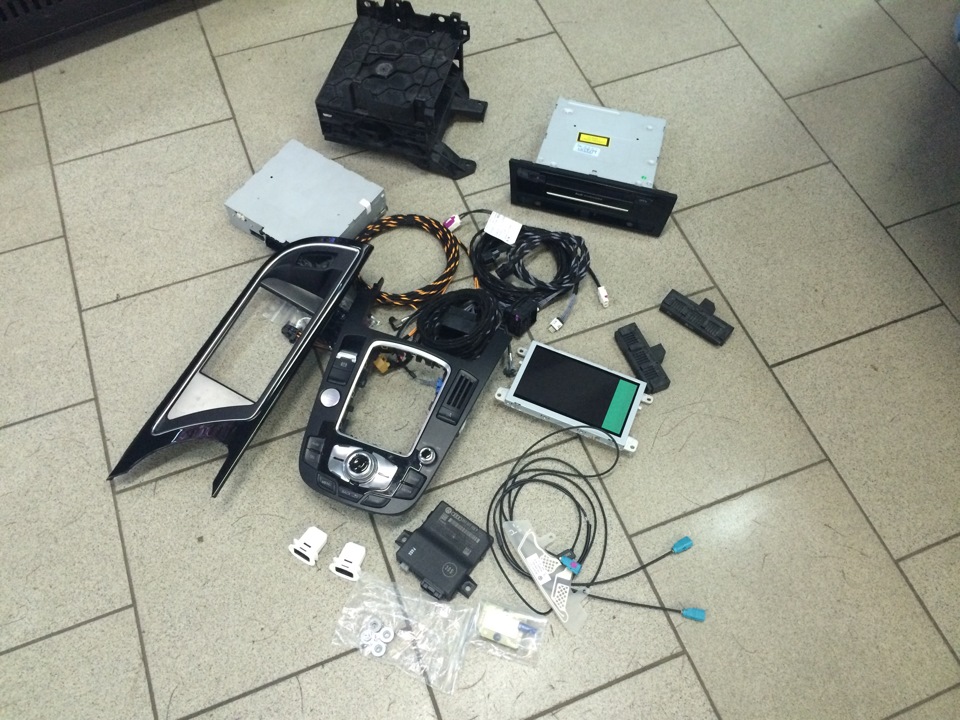

Какие запчасти меняются и устанавливаются:
— Головное устройство MMI 3G+ сим картой (Google карты, Street View, Пробки и т.д.)
— Монитор 7
— Клавиатура со старт-стоп
— Gateway (диагностический интерфейс) с шиной Most
— Блок радио — он же усилитель
— оригинальные антенны GSM и GPS (это очень важно так так китайские не отличаются хорошим приемом сигнала)
— Рамка под монитор
— Новые кнопки парковки, Drive Select и т.д. (т.к. они меняют свое месторасположение)
— Комплект проводов от компании Kufatec
— Кронштейн для блока радио и головного устройства.
Очень важный момент, что после установки MMI 3G+ появляется оптоволоконная шина MOST по которой передается звук ну еще некоторая информация…
Многие говорят что звук меняется в лучшую сторону после установки системы, но я к сожалению этого не различаю… видимо медведь большой был и хорошо на ухо наступил 😉
Источник
Audi-Rus › Блог › Установка MMI 3G+ с Audi Connect на Audi Q7 — 4L (2009-2015)
Процесс установки и используемые запчасти для установки MMI 3G+ На Audi Q7 с Audi Connect, рестайлинг (2009-2015 год).
Данная запись будет интересна всем владельцам Audi Q7 для понимания системы MMI 3G и ее разновидностей.
В Автомобиле Audi Q7 c 2009 по 2015 год устанавливались следующие системы MMI (картинка):
С 2009 по 2012 год в Россию поступали автомобили с системой MMI Radio Plus и MMI Navigation Plus остальные системы комплектовались на Европейский и другие рынки.
Большинство автомобилей с завода поступали в Россию с системой MMI Radio Plus то есть если у вас нет штатной навигации в автомобиле, то у вас система MMI Radio Plus которая включала в себя:
— 6.5 дюймовый монитор с разрешением 400 x 240
— 2 слота под SD карты
— CD привод (c MP3)
Остальное устанавливалось опционально к системе MMI:
— Громкая связь Bluetooth
— AMI (audi Music Interface) — подключение внешних источников (Iphone, USB и прочее)
— Звуковые системы Bose или Bang and Olufsen
— Камера заднего вида
——————————————————————————————————————————————
с 2009 по 2012 год Опционально устанавливалась система MMI 3G Navigation Plus
Которая включала в себя:
— 7-ми дюймовый дисплей с разрешением 800 x 480
— Клавиатуру с джостиком для управления навигацией
— 2 слота под SD карты
— DVD привод
— Голосовое управление (нет русского языка)
— Жесткий диск 40 Гб (30 карты навигации 10 Гб для музыки)
Опционально:
— Громкая связь Bluetooth
— слот под сим-карту (просто автомобильный телефон)
— AMI (audi Music Interface) — подключение внешних источников (Iphone, USB и прочее)
— Звуковые системы Bose или Bang and Olufsen
— Камера заднего вида
— И появлялась возможность установить на данную мультимедийную систему ТВ-Тюнер
——————————————————————————————————————————————
После еще одного небольшого рестайлинга в 2012 году на Audi Q7 стала доступна к заказу новая система MMI 3G Plus (MMI 3G+) также ее кто то называет «карусель» из-за ее меню в виде карусели, которая уже к тому времени устанавливалась на автомобили Audi A6 A7 A8 и устанавливалась до схода автомобиля с конвейера в 2015м году.
P.S. В Базовой комплектации по прежнему устанавливалась система MMI Radio Plus (о которой писал выше).
И так опишу о системе MMI 3G Plus (2012-2015 год производства) и о ее отличиях от MMI Navigation Plus(2009-2012 год производства) :
— 7-ми дюймовый дисплей с разрешением 800 x 480 (одинаковый у данных систем)
— Клавиатуру с джостиком для управления навигацией (Отличие: в названии кнопках: в системе MMI 3G Plus появились две новые кнопки — Tone(настройка звука) и Menu (главное меню) вместо кнопок SETUP и NAME — это связано с изменением алгоритма управления мультимедией.
— 2 слота под SD карты (Отличие: в новой системе MMI 3G Plus c SD карт воспроизводится видео)
— DVD привод (одинаково)
— Голосовое управление нет русского языка. ( Отличие: в Сиcтеме MMI 3G Plus появилось голосовое управление на русском языке с индивидуальной речевой адаптацией)
— Жесткий диск 40 Гб (30 Гб карты навигации 10 Гб для музыки.) ( Отличие: В новой системе MMI 3G+ стал устанавливаться жесткий диск объемом 60 Гб (40 карты, 20 музыка)
Опционально:
— Громкая связь Bluetooth
— Слот под сим-карту. Отличие: об этом пункте стоит отдельно рассказать, при заказе данной опции вы автоматически получаете не только дополнительный автомобильный телефон с отдельной сим картой но и опцию Audi Connect, которая также включает в себя Audi Traffic Online (отображение пробок на штатной навигации). Также в эту опцию входит: — навигация Google Earth; — Google Street View; — online поиск POI;
— цены на топливо, туристическая информация и погода/
— AMI (audi Music Interface) — подключение внешних источников (Iphone, USB и прочее) (Отличие: В MMI 3G+ можно подключать адаптер c AV входами и просматривать видео с различных источников или дублировать экран телефона.
— Звуковые системы Bose или Bang and Olufsen
— Камера заднего вида
— Появлялась возможность установить на данную мультимедийную систему ТВ-Тюнер (цифровой и аналого-цифровой)
— Появлялась возможность установить систему широкоугольных камер Audi Area view (передняя и задняя широкоугольные камеры)
——————————————————————————————————————————
Одно из самых приятных различий в системах MMI 3G+ (2012-2015) и MMI Navigation Plus (2009-2012) это конечно же меню самой системы — оно выглядит современно, имеет лучшую графику и более интуитивное управление.
И так приступим. Мы устанавливаем систему MMI 3G+ с Audi Connect вместо системы MMI Radio Plus
