Сделай сам. Как подключить 5.1 акустику к любому устройству
Сегодня научу вас подключать аудиосистемы 5.1 к девайсам без поддержки многоканального звука. Любым.
Итак, представим ситуацию: у вас уже есть неплохая многоканальная аудиосистема. Подчеркнем — аналоговая, в качестве входов используются классические разъема RCA (тюльпан). При этом в результате модернизации гаджетов устройств с подходящими интерфейсами систему нельзя задействовать.
Как подключить такую 5.1-канальную акустику к устройствам с цифровым выходам HDMI/Toslink, популярному USB или использовать стереовыход? Или, как преобразовать многоканальный цифровой аудиосигнал в многоканальный аналоговый?
Настоящий и «виртуальный» многоканальный звук
Настоящая многоканальная аудиодорожка выводит голос в центральный канал, эффекты и музыка — в тыловые и фронтальные колонки. Либо — в соответствии с распределением при записи (в некоторых стандартах многоканального звука).
«Виртуальное» многоканальное аудио распределяется в соответствии с спектральной характеристикой воспроизводимого звука. Программные и аппаратные средства разбирают сигнал на компоненты по заранее определенным алгоритмам, и распределяют звуки вокруг точки прослушивания, создавая объемное звучание.
Способ 1. Не жалеем средств на качественный звук
Проще всего — купить многоканальный ресивер под свои предпочтения и нужды. Самый простой, самый эффективный. И самый всеядный.
Покупка даст разнообразные интерфейсы ввода-вывода для видео- и аудиосигнала, сможет самостоятельно декодировать файлы и станет центром домашней развлекательной системы. Всегда можно подобрать модель с необходимым количеством подходящих входов — и RCA в ресиверах живее всех живых.
Современные ресиверы поддерживают улучшенные алгоритмы распределения звука, в том числе Dolby Atmos, который умеет раскидывать любое число дорожек на любое число динамиков с учетом акустических свойств помещения.
Недостаток решения — стоимость. Она начинается от 10 тысяч рублей за б/у и от 30 тысяч за ресивер с поддержкой Dolby Atmos.
К тому же, ресиверы обладают внушительными габаритами. Хорошо, если место и интерьер позволяют. А если нет?
Ради этого статья и затевалась. Мне часто задают вопросы вида: «Как подключить мой домашний кинотеатр к новому телевизору? У него нет аналоговых аудиовыходов!».
У моего DEXP есть только двухканальный мини-джек и оптический Toslink. На время до покупки новой акустики старый комплект 5.1 я подключил при помощи такого китайского конвертера.
Внутри устройства прячется довольно примитивный цифроаналоговый преобразователь и DSP-процессор — микросхема, отвечающая за микширование, эквалайзинг и эффекты.
Применение очень простое — подключаем в аналоговые RCA-выходы акустическую систему, с другой стороны подаем аудиосигнал через коаксикальный или оптический разъем и внешнее питание от комплектного блока питания.
Если сигнал соответствует числу подключенных каналов акустики — он проходит без микширования и обработки. Как есть.
То есть, если у фильма 5.1-канальная аудиодорожка, и мы используем соответствующую аудиосистему — качество звука будет таким же, как в оригинале.
Если на него подается двухканальная дорожка, то сигнал преобразовывается с помощью «виртуального» микширования в процессоре, и раскидывается на все колонки.
Конечно, это сильно отличается от настоящего 5.1-канального звука, но, все-таки — звучит приятнее, чем обычное стерео. Если, конечно, мы говорим о фильмах.
Так можно подключить акустику и к другим устройствам — например, через обычных выход для наушников ноутбука, планшета или плеера.
Но на выходе получится только виртуальный 5.1-канальный звук, даже если изначальная дорожка — многоканальная. Из стереоразъема иного получить не выйдет.
При необходимости, конвертер позволяет воспроизводить любой входящий аудиосигнал в двухканальный. Удобно для музыкальных систем стандарта систем 2.1, а так же в тех случаях, когда DSP-конвертер воспроизводит дорожку некорректно.
Вариант с использованием HDMI более перспективен, поскольку этот интерфейс используется в современных гаджетах намного чаще.
Для передачи многоканальной аудиодорожки разъем в источнике звука должен поддерживать протокол HDMI Arc. В противном случае, будет транслироваться обычное стереосигнал, который будет преобразовываться в «виртуальный» 5.1 программным путем.
Если HDMI поддерживает эту функцию, можно приобрести такой конвертер. Данная коробочка поддерживает и сквозную передачу составного сигнала: подключив источник по HDMI, можно отдельно вывести звук на аудиосистему через коаксикальный, оптический или аналоговый разъемы, при этом запустив видеоряд на проектор или телевизор.
Большинство предлагаемых на просторах интернета китайских «многоканальных USB-аудиокарт» довольно примитивные обманки, выдающие обработанное стерео. Сэкономить не получится.
Другое дело — внешние аудиокарты. Некоторые из них способны выдавать многоканальный звук, и подходят для подключения к планшетам, ноутбукам, настольным компьютерам.
К сожалению, даже Smart TV, не говоря о большинстве устройств с пропиетарными прошивками (ресиверы, медиаплееры) не смогут распознать ее как аудиоустройство. Поэтому Creative Sound Blaster Omni Surround 5.1, Creative X-Fi Surround 5.1 Pro или ST Lab M-330 USB подойдет только как компьютерные аксессуары, либо в случае раздельной трансляции звука и видеоряда с компьютера. А это уже совсем другая история.
«Китайская коробка» или полноценный ресивер?
На самом деле, выбор неоднозначен. При необходимости связывать несколько устройств в единую систему выбор очевиден.
Однако, покупка ресивера здорово ударит по бюджету, и при отсутствии необходимости масштабирования развлекательной системы станет неоправданной тратой. Коробочка вполне справляется с поставленными задачами, если необходимо связать акустику и единственный источник звука.
Николай Маслов
Инженер-пилотажник/аудитор/физик/музыкант. Просто о сложном, новые тренды и mindful consumption.
Источник
Активная 5.1-акустика Microlab X23

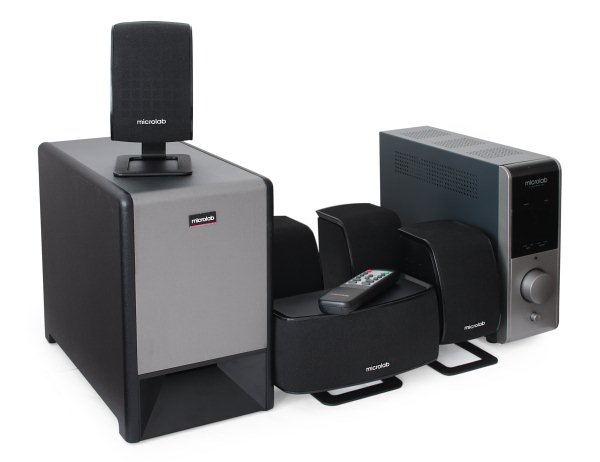

В начале июня компания Microlab Technology представила новый активный набор 5.1-акустики X23. Появившийся набор продолжает собой линейку акустики серии «X», однако позиционируется уже как домашний кинотеатр.
Технические данные Microlab X23 | |
Комплектация | пять сателлитов сабвуфер усилительны блок пульт ДУ две батареи (AAA) инструкция пользователя провода для подключения |
Габариты (Ш×В×Г) | сабвуфер 18×28×33 см сателлит (без подставки) 9×13×9,5 см усилитель 8×10,5×16 см |
Мощность усилителя | сабвуфер 29 Вт сателлиты 5×14 Вт |
Сигнал/шум | >70 дБ |
Чувствительность | 40 дБ |
Гармонические искажения | 0,3% на частоте 1 кГц при 1 Вт |
Диапазон воспроизводимых частот | 30–20 000 Гц |
Вес | 9,3 кг |

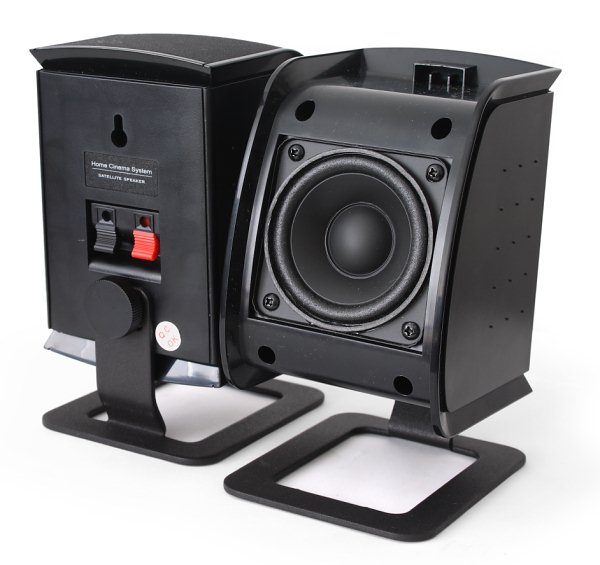

В акустике Microlab X23 сателлиты однополосные. Размер диффузора используемого динамика составляет всего 6,5 сантиметров. Несмотря на это размеры сателлитов достаточно габаритные. Во всех пяти колоночках применяются совершенно одинаковые динамические головки. В центральном сателлите используются два динамика. Магнитные системы динамиков имеют магнитное экранирование.
Металлические подставки под сателлиты съемные, снизу они имеют резиновые прокладочки. Для крепления колонок к вертикальным поверхностям производитель предусматривает в корпусе дополнительные отверстия.
Подключение колонок к усилительному блоку осуществляется посредством пружинных зажимов под оголенный провод.
Акустическим оформлением сабвуфера является схема с фазоинвертором. Диффузор низкочастотной динамической головки выведен на боковую панель и закрыт защитной сеткой. Порт фазоинвертора выведен на переднюю панель. Диаметр диффузора динамика сабвуфера составляет 12 сантиметров. Интересно, что сабвуфер является так же, как и сателлиты, пассивным. Таким образом, внешний блок заключает в себе шестиканальный усилитель.
Внешний усилительный блок достаточно больших размеров, выполнен в металлическом корпусе и внешне напоминает блок от стереоколонок серии PRO.
На передней пластиковой панели имеется экранчик с индикацией режимов и уровня регулируемого параметра. Здесь также расположен регулятор общей громкости, а также кнопки выключения питания и выбора режимов коммутации. На задней стороне блока находятся: 5.1-канальный вход, дополнительный стереовход и разъемы для подключения колонок.

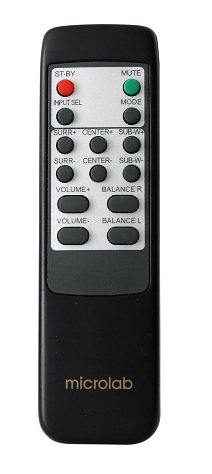

Полные возможности управления доступны с пульта ДУ, именно с его помощью, удобнее производить управление, так как регулировка параметрами осуществляется отдельными кнопками.
Звучание набора Microlab X23 открытия не делает и вполне соответствует своему классу акустики начального уровня с однополосными сателлитами. Впрочем, качественное звучание в декоративной акустике не главное.
Из наиболее характерного отметим ярко выраженную верхнюю область средних частот и как следствие наличие окрашенности звучания. Сабвуфер для своих габаритов играет громко и без ощутимых искажений. Для комфортного прослушивания музыки его громкость приходится убавлять. Однако в играх и фильмах этот недостаток выльется в достоинство.
Источник
Универсальная 5.1 — акустика microlab Х23
Как вы предпочитаете выбирать акустику? Исключительно для домашнего кинотеатра и для компьютера? Или пытаетесь совмещать и то и другое, при этом, стараясь сохранить баланс между приемлемым качеством звука и мощностью, вдобавок не выходя за рамки бюджета? Вариантов и критериев выбора очень много, а между тем выбирать с каждым днем становится все труднее, ибо всевозможные модели с самыми разными параметрами от великого множества фирм появляются на рынке, в том числе отечественном, постоянно. Более того, примерно с таким же постоянством производители выпускают новые линейки акустики, превосходящие предыдущие версии как по параметрам и дизайну, так часто и по цене.
Вот и компания Microlab Technology, известная, помимо всего прочего, своей качественной и при этом довольно недорогой акустикой, выпустила новую линейку акустики для компьютеров и домашних кинотеатров под общей литерой «Х». Комплект microlab Х23, попавший некоторое время назад ко мне на тестирование, стал для меня если не категорическим личным выбором, то очень интересным вариантом. Результатами его тестирования я хочу поделиться и с вами.
Упаковка, как ни странно, далеко не самая большая по размерам, и ее вполне реально дотащить до трамвайной остановки, если, конечно, она располагается не слишком далеко от начальной и конечной точек вашего маршрута. В противном случае рекомендую задействовать автомобиль. 15 килограммов, конечно, не тонна, но ручек для переноски производитель все-таки не предусмотрел.
Раскрыв, как оно уже традиционно для microlab, двойную картонную коробку и сняв слой пенопласта, я обнаружил пять сателлитов, относительно небольшой сабвуфер, отдельный блок усилителя и управления в металлическом корпусе и целую вязанку проводов. При этом надо сказать, что все компоненты набора (сабвуфер, усилитель и сателлиты) выглядят на редкость стильно и гармонично.
Сателлиты пластиковые, но стенки у них достаточно толстые, чтобы гасить любые вибрации, и, как следствие, резонировать даже при высокой громкости звука они не будут. Сабвуфер целиком деревянный, с открытым диффузором динамика, что только улучшает качество воспроизводимых низких частот. Для сохранности диффузор спрятан за акустической сеткой.
Размеры сабвуфера относительно невелики, 296x90x250 мм, это отчасти обусловлено тем, что усилительный блок выполнен в виде отдельного компонента, что, как принято считать, только улучшает акустические характеристики системы и позволяет избежать искажений. Впрочем, на его мощность — порядка 30 Ватт — это никак не повлияло.
На задней панели усилителя находятся шестиканальный стереовход, а также шестиканальный выход. Все разъемы — RCA, и для пущего удобства промаркированы еще и разными цветами, так что ошибиться при подключении их к сабвуферу и DVD-проигрывателю вам будет крайне сложно. Как видите, ни цифрового, ни оптического входа, впрочем, как и декодера, microlab Х23 не имеет, поэтому полноценное использование этой системы с DVD- проигрывателями без встроенного 5.1-выхода невозможно.
Дисплей на усилителе выполнен из светящихся, а не ЖК-элементов и отлично просматривается в темноте. Он отображает текущий уровень громкости, а также выбранный вход поступающего сигнала. Без пульта ДУ вы можете регулировать громкость, а также переключать сигнальные входы с многоканального, на стерео. Однако делать это я рекомендую только в исключительных случаях, так как пульт ДУ у системы Х23 является одним из самых функциональных по сравнению с аналогичной акустикой данного ценового диапазона, и пренебрегать его возможностями было бы попросту неразумно.
Но давайте лучше вернемся к этим миленьким колонкам. Провода к ним подключаются исключительно с помощью пружинных зажимов, что вполне традиционно для недорогой, но качественной акустики. Интересно еще и то, что на другом конце этих проводов имеются разъемы RCA, и именно с помощью их сателлиты требуется подключать к выходам усилителя. Признаться — не слишком впечатляющее решение, так как оно слегка усложняет наращивание проводов в случае, если они окажутся недостаточно длинными. Эта проблема вряд ли может коснуться задних колонок, а вот передние иногда хочется расставить шире, чем позволяет длина штатных кабелей. Хотя RCA-разъемы сегодня не являются особенным дефицитом, и нарастить провода, думаю, для вас не составит большой сложности. Только я настоятельно советую при этом использовать качественные провода, иначе затуханий и, как минимум, падения уровня громкости не избежать (проверено). Впрочем, длины комплектных проводов, особенно для задних сателлитов, вполне должно хватить для средних размеров комнаты и паяльник вам вряд ли понадобится.
Все сателлиты однополосные и внешне совершенно одинаковые, исключая центральную колонку. Динамики в колонках сателлитов имеют размеры 2,5″, в сабвуфере — 5,25″. Все динамики имеют магнитное экранирование, так что комплект можно без опаски устанавливать в непосредственной близости как от телевизора, так и от компьютерного монитора.
Я тестировал данную акустику с DVD/MPEG4-проигрывателем Shinco DVP-8911, который отличается довольно продвинутым аудио-ЦАП, так что проверка качества звука microlab Х23 именно с его помощью оказалась весьма показательной и в определенной степени объективной. Кстати, цветовые обозначения каналов на выходах проигрывателя не совпадали с оными на входах блока microlab Х23, и вряд ли ситуация будет иной в случае с другими проигрывателями, так что будьте внимательны. Для подключения системы к компьютеру используется отдельный набор кабелей, который также идет в комплекте.
Для тестирования я выбрал два DVD-диска. Один — набор музыкальных клипов Gregorian, второй — лицензионный фильм AI («Искусственный Интеллект»). Для начала стоит отметить, что защита от щелчков при включении у microlab Х23 отсутствует полностью — видимо, для этого конструкторы предусмотрели режим stand-by. Зато и назойливого низкочастотного гула на 50 Гц (частота отечественных электросетей), которым часто грешат недорогие акустические системы, нет абсолютно.
Впечатление от прослушивания microlab Х23 у меня сложилось весьма положительное. Изначально, правда, мне показалось, что средних частот слишком много, и они несколько «закрывают» высокие и низкие, но подобное ощущение складывается лишь при прослушивании музыки некоторых стилей. При просмотре фильмов и в играх это ощущение исчезает полностью. Иногда, во время просмотра фильма, отдельным регулятором стоит незначительно добавлять мощности сабвуферу, что делает басы более выразительными, а аудиоспецэффекты — намного более впечатляющими.
Стоит также отметить, что, работая примерно на две трети своей мощности, комплект полностью заполнил звуком мою не слишком маленькую комнату, абсолютно отделив меня от всех посторонних шумов. Выкрутив в качестве эксперимента звук «по плешку», не могу сказать, что я был оглушен, но, тем не менее, почти 100 суммарных Ватт системы не позволяют слишком долго ее использовать в таком экстремальном режиме. Самое приятное, что даже на таком уровне звук, исходящий из всех шести колонок, был чистым и без искажений. Высокие частоты вполне выразительны и абсолютно не забиваются средними. Звучание сабвуфера по отношению к сателлитам очень сбалансированное и гармоничное даже на разных уровнях мощности басов.
Некоторые технические характеристики:
Выходная мощность, Вт: RMS 94
Диапазон частот, Гц: 30-20000
Чувствительность, мВ: 350
Соотношение сигнал/шум, дБ: 70
Разделение каналов, дБ: 40
Размеры, ДхШхВ, мм: Сабвуфер: 205x480x370, сателлиты: 89x102x217
Вес, кг: 13,8
Итог: Очень красивый внешне, на редкость приятно звучащий, компактный и более чем недорогой (около 140 у.е.) комплект для создания небольшого домашнего кинотеатра как на базе компьютера, так и на основе бытового DVD-проигрывателя, а также превосходно подходящий для озвучивания игр с многоканальным звуком.
