Mercedes-Benz E-class E320 CDI Elegance › Бортжурнал › Как я к патифону подключал AUX — Mercedes Audio 10 CD (Решено!)

Значит лежал на полке Mercedes Audio 10 CD (по паспорту MF2910, по мерседесу A1708200386) снятый мною с W168 кузова. Поставил его в свою лодку и поначалу смирился с положением. У кого оно есть, тот поймет. Но со временем, как ни странно, вроде бы разнообразный репертуар радиостанции наскучаивает и хочется своего «шансона» hardstyle-а ))) Всем известно, что эти мафоны не читают диски кроме штампованных да и то через раз. Цацы тоже мне.

После вынужденных поисков в инете нашел три варианта подключения музыки:
Небольшой ликбез для тех кто в танке. Значит суть дела в том, чтобы подключить проводами выход от наушников смартфона к магнитоле, чтобы твоя музыка воспроизводилась в машине. Мы все понимаем, что где-то в этом мафоне есть низкочастотный вход и надо туда подать звуковой сигнал. Как? Читаем ниже.
Метод номер адЫн:
Некие люди под предводительством англичанина решили подать звуковой сигнал на контакты микропроцессора, с номером TEA6880H, на 33, 34, 36 и 37-тые ножки. Но все мы знаем, что с наушников идет стерео звук. Это правый, левый канал и общий провод. Итого три провода. А тут аж 4 ножки и еще земля.
Суть этих ножек:
Ножки 33 и 34 это выходы правый фронт и правый тыл соответственно.
Ножки 36 и 37 выходы левый фронт и левый тыл.
Что надо делать? Замыкаем ножки 33 и 34 между собой, замыкаем контакты 36 и 37 между собой и подаем на них левый и правый канал от наушников, образно говоря. Для земли, думаю любая точка подойдет. Другой конец провода с разъемом mini-jack втыкается в выход для наушников смартфона или чего угодно с таким же выходом.
Как это работает? После того как припаялись, поставили мафон на место, вывели аккуратно провод со штекером куда-то наружу или в бардачок, затем воткнулись этим штекером в смартфон, включаем музыку на трубке и делаем следующее: включаем радио, ставим уровень громкости на первое деление после 0. Минимальное значение громкости. Звук при таком подключении полностью регулируется со смартфона. Звук вроде бы чистый по отзывам.
Из минусов: при замыкании 33+34 и 36+37 ножек вы отключаете фронт и тыл. Звук превращается в простой левый и правый канал. В целом пофиг да?

Тут ссылка на человека с Драйва, который также ссылается на англичанина
Метод номер два:
Подключения блутуза! Метод более сложный но не на столько.
Суть метода в подключении отдельного модуля блутуз к ножкам того же процессора TEA6880H, но активируется все это уже при нажатии кнопки AM. Вроде как вообще удобно.
Технические подробности:
Берем модуль блутуз, который типа конструктор к которому нужно паять провода питания и подавать звук. Берем две релюшки. Два подстроечных резистора 1 кОм. И преобразователь питания типа DC-DC, который на выходе дает 5 вольт а на вход можно подать побольше.

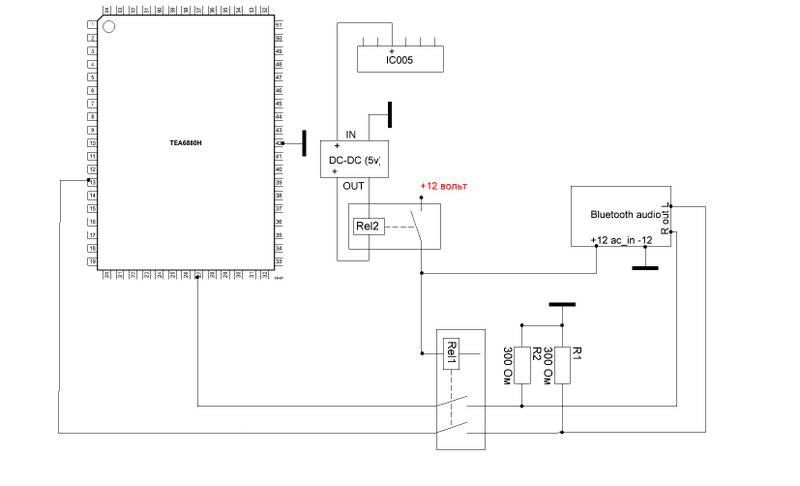

Как видно на рисунке, левый и правый каналы подаем на ножки того же многострадального процессора TEA6880H, на ножки 13 и 27. Землю подаем на 42-ю ногу и соединяем ее с общей массой.
Как это работает? При правильном подключении, при включении кнопки радио AM, подается напряжение на некую микросборку зеленого цвета (на фото по ссылке видно), которая с какой-то ноги подаст напряжение 7 вольт на релюху, которая в свою очередь запитает DC-DC преобразователь, который включит блутуз. Блутуз начнет излучение и ваш смартфон увидит некое устройство блутуз. Соединяете его по принципу ввода пароля 0000 или еще как то иначе. Включаете музыку и она воспроизводится уже с магнитолы машины.
Плюсы этого метода: Звук регулируется стандартно с магнитолы. Соединение безпроводное.
Минусы этого метода: Звук вроде бы и чистый но да и не совсем. Это моя субъективная оценка. Радио все таки где-то шумело в моем случае. Но мой случай немного другой.
Именно этим методом я подключился, но не через блутуз, а подал стерео звук на эти ножки 13 и 27. Не стал шутнировать резиторами, как сказано в описании, чтобы избежать неприятностей в виде всяких шумов. Но чтобы избежать хаоса, вначале звук на смартфоне надо поставить на минимум. Затем на магнитоле выставить максимум громкости и только потом увеличивая громкость на смартфоне подобрать такую громкость звука на колонках, чтобы итоговый звук не захлебывался.

Источник

Mercedes-Benz S-class 500L (M113.960 ZAS) › Бортжурнал › Aux без вмешательства в Command 2.5

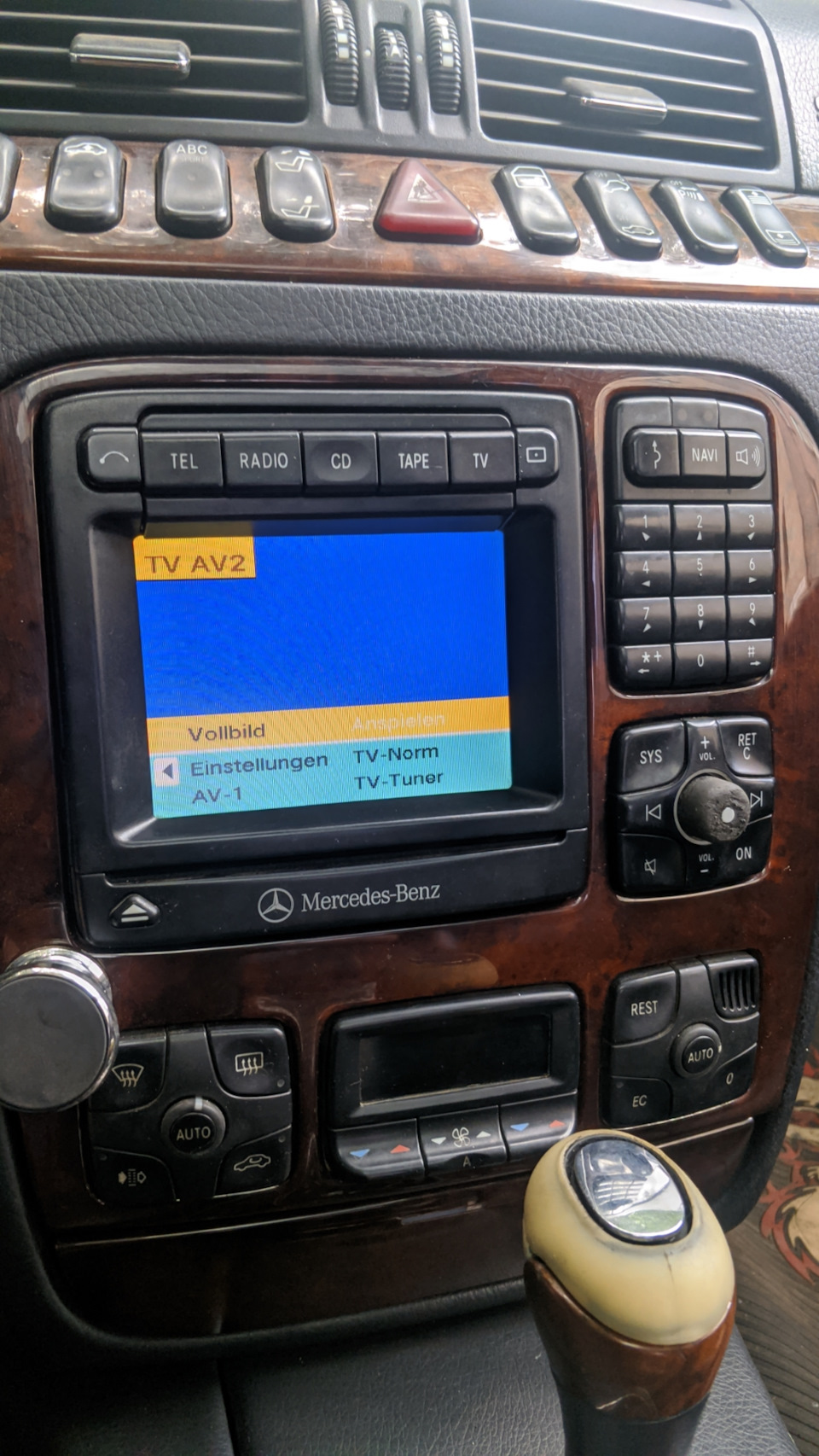

Режим у команда на ТВ есть, av 1, av 2.
Вот через него.

Некоторые паяются, я просто врезался, а проще сказать откусил провод звука который идёт от тв тюнера, кусаем, будет 4 жилы, одна голая без изоляции, это масса, коричневый тоже масса. А жёлтый и черный это левый и правый канал.
И не надо ничего придумывать и паяться.

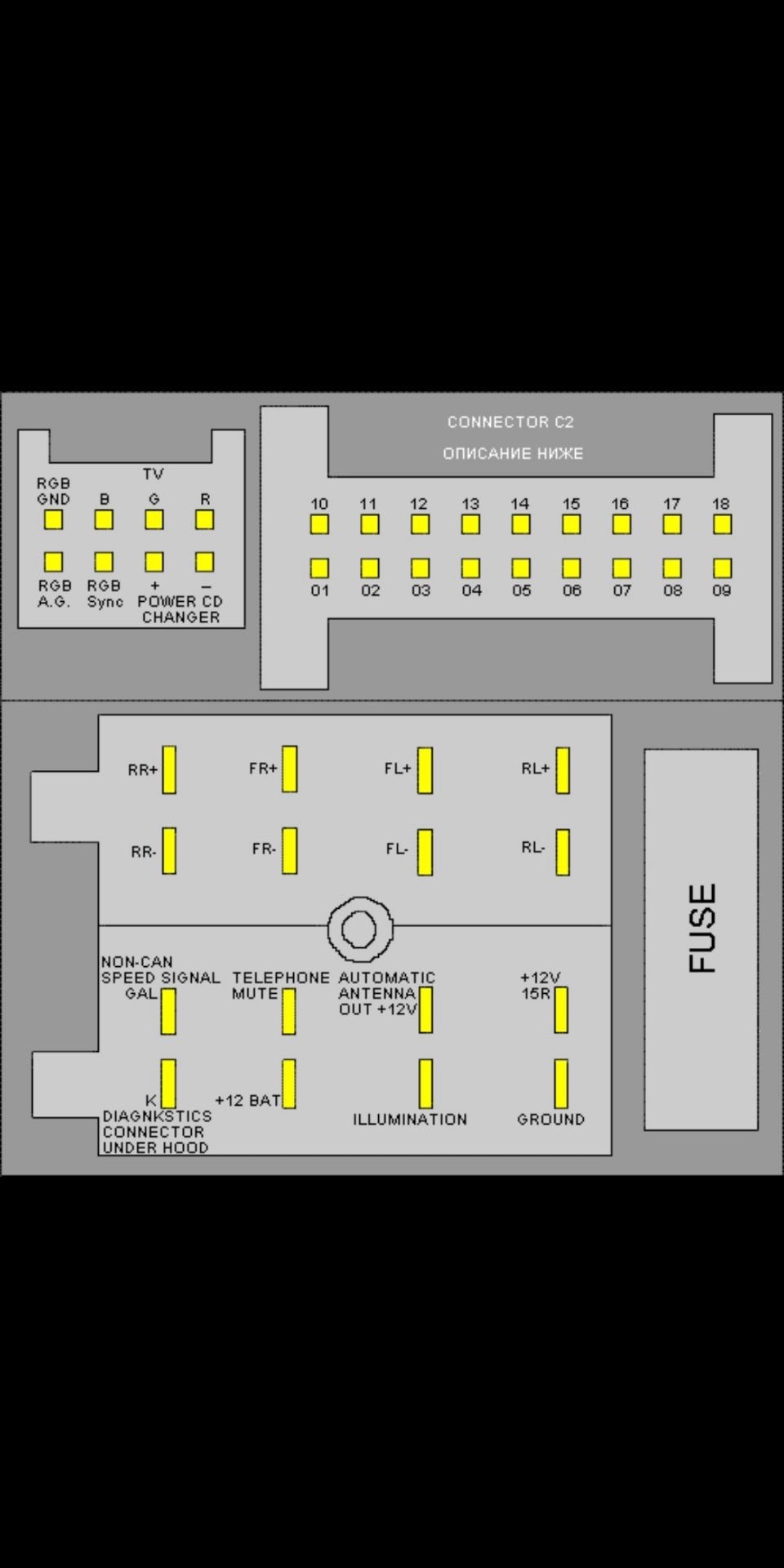

Итак, нужна левая верхняя фишка.

4 провода:
Без изоляции — GND.
Коричневый — GND.
Жёлтый — Сигнальный (L/R).
Черный — сигнальный (L/R).

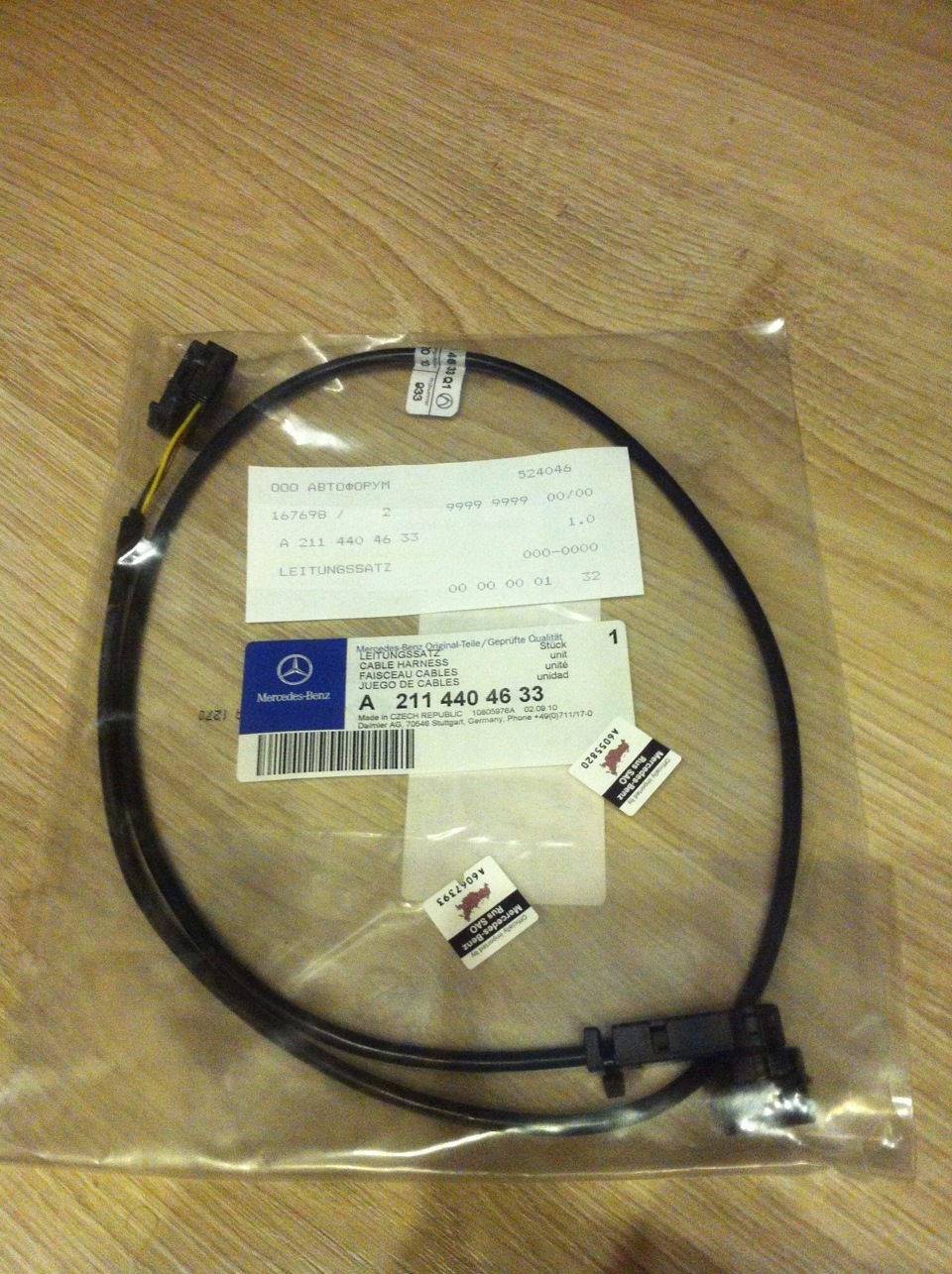

Некоторые юзают провод готовый, но от 211 не подходит, хз где взять.

Mercedes-Benz S-class 2000, двигатель бензиновый 5.0 л., 306 л. с., задний привод, автоматическая коробка передач — электроника

Машины в продаже

Mercedes-Benz S-Class, 2003

Mercedes-Benz S-Class, 2002

Mercedes-Benz S-Class, 2003

Mercedes-Benz S-Class, 2000

Комментарии 10

Не, ну респект что не поставил китайский мафон с большие дисплеем, ужасный, зато форматы все! Все как в оригинале! Респект

В каком оригинале внутри команда должны быть порезаны одни провода, чтоб от них выпустить наружу другие провода? При чём при наличии штатных разъемов. Люди обычно не снимают дома розетки, не срезают вилки и не подключаются скручивая провода из стены и от электроприбора, а здесь примерно такой ход конём предпринят.

Значит я не до читал бж, ща изучу)

На что надо посмотреть? Какую плату? Ты сам то все версии Командов видел? Что значит хз где взять провод? Тебя в радиомагазины не пускают где можно колодки от 2 до 222 пинов взять? Ну бывает. Но и тогда есть выход — нарыть шлейф такого устройства как старые ПК — вот там берётся шлейф IDA и из него режется любое количество и втыкается в штатный разъём. Единственно я не понял, у тебя нет ТВ тюнера, или ты при рабочем тюнере полез резать Команд? Вообще есть два не варварских варианта — изготовить фишку в штатный тюнер и протянуть от него 5 м в бардачок, и второй, если тюнера нет, сделать фишку в этот левый разъём и туда её безболезненно воткнуть. Вот примерно так www.drive2.ru/l/509552722047927127/
ЗЫ: посмотрел комплектацию на твой VIN, там присутствует 860 опция — это аналоговый тюнер с двумя видеовходами и ауксами. Масштабы врезаемой дичи несколько поражают)) Вместо того, чтоб спаять переходник и воткнуть в штатный разъём что то откусывается, куда внутрь впаивается и при этом называется без вмешательства. Кокой то новый взгляд на простейшее понятие.

Дядь Антон, какой ты злой вечно 😀

На что надо посмотреть? Какую плату? Ты сам то все версии Командов видел? Что значит хз где взять провод? Тебя в радиомагазины не пускают где можно колодки от 2 до 222 пинов взять? Ну бывает. Но и тогда есть выход — нарыть шлейф такого устройства как старые ПК — вот там берётся шлейф IDA и из него режется любое количество и втыкается в штатный разъём. Единственно я не понял, у тебя нет ТВ тюнера, или ты при рабочем тюнере полез резать Команд? Вообще есть два не варварских варианта — изготовить фишку в штатный тюнер и протянуть от него 5 м в бардачок, и второй, если тюнера нет, сделать фишку в этот левый разъём и туда её безболезненно воткнуть. Вот примерно так www.drive2.ru/l/509552722047927127/
ЗЫ: посмотрел комплектацию на твой VIN, там присутствует 860 опция — это аналоговый тюнер с двумя видеовходами и ауксами. Масштабы врезаемой дичи несколько поражают)) Вместо того, чтоб спаять переходник и воткнуть в штатный разъём что то откусывается, куда внутрь впаивается и при этом называется без вмешательства. Кокой то новый взгляд на простейшее понятие.

Я про команд 2.5 написал. И да, в Самаре живу, и тут такого добра — нет. С разборов фишечки брать такое себе удовольствие.

Ну вот смотри www.drive2.ru/l/547648051171296207/ это что 20,50 команд? Разбор чего, ПК? Ну купи нульцевые фишки в любом нормальном радиомаге. А резать экранированные провода в экранированном корпусе и пропускать их через дыры в металле это какое удовольствие? Если уже есть штатное место включения, то что если не колхоз тулить что либо мимо этого места? В те разъёмы штатно идут доп ДВД и прочие мультимедии, процедура доустановки так и описывается с использованием этих разъёмов на ТВ тюнере. У меня стоит 2 переходника — один на камеру и 5м на миниджек в пепельницу, другой на 3 тюльпана, где здесь такое себе удовольствие? Колхоза что ли мало? Ну протяни одножильными проводами до торпеды аукс — будет чуть более колхозно))

Чувак, тебя зацепило то что я написал что смешные? Я тебе написал про фишку звука, кто пишет что там видео вход, я про них. Я тебе а ты мне б, как нам общий язык то найти?

Там вход задроченый, он может зависеть как от конструктивной сборки команда под оптику/без оптики, так и от прошивки команда с/без ТВ тюнера. Но в любом случае когда ты в него врезался ты вместо двух штатных ауксов получил один врезаный. В чём преимущество? А камеру как реализовывать? Вместо подать АV на тюнер будешь паять RGB декодер и опять врезаться изнутри команда? Опять же вот чувак на комплектации без тюнера фишкой подключал www.drive2.ru/l/509552722047927127/ — у меня на тех пинах звука нет, а это говорит о том что в разных 2,5 функционал этого разъёма разный, как минимум распиновка другая.

Заебали чесн. Есть конторы которые делают провода для aux в штатный тв разъем. Я в тому году покупал такой на 5 метров примерно 900р в балашихе

Источник

Сообщества › Кулибин Club › Блог › AUX в магнитолу своими рукми

Хоть сейчас на рынке автомагнитол AUX вход есть почти что на всех аппаратах, я расскажу при наличии рук, паяльника и куска провода с Джеком 3,5. сделать линейный вход в магнитолу. Многие могут сказать — «Трата времени, лучше поменять магнитолу и не париться!», я конечно согласен — так проще, но во первых всегда интересно попробовать что то сделать самому, а во вторых при такой доработке магнитолы можно подключить её в гараже к каким нибудь старым колонкам, и наслаждаться музыкой во время работы без каких либо материальных затрат.

Начнем с того что мне потребовалось.

1. Непосредственно магнитола и схема для неё.
2. Паяльник и соответственно: припой, паяльная кислота. Паяльная лупа (Желательно, но не обязательно)
3. Изолента. (Куда-же без неё?)
4. акустический провод и стерео джек 3,5.
5. 1,5 — 2 часа свободного времени.

Для того чтобы подключить в гараже необходимо зарядное устройство для аккумулятора, или любой другой источник питания 12 вольт. Есть вариант подключения с помощью БП от компьютера, но у меня с двумя колонками БП на 350 ватт не тянул. Магнитола включается, но как только включаешь песню сразу гаснет. Также можно подключить от аккумулятора, но его придеться постоянно заряжать, а при наличии зарядного — необходимость в аккуме отпадает. 😉

Теперь непосредственно про сам процесс.

Прежде всего ищем схему магнитолы в GOOGLE. Потом находим на ней радио модуль.
Теперь находите в этом модуле Пины правого ®, левого канала (L), и «землю» (GND). В моем случае это пины 15, 16, 17.

Разбираем магнитолу, находи модуль и считаем пины. Находим нужные и припаиваемся к ним, следите за тем чтобы не спаять пины вместе. Кстати «Землю» можно припаять на любой пин сс обозначением (GND) или на корпус радио модуля.

Под провода я приклеил изоленту чтобы их не замкнуло на другие контакты схемы.

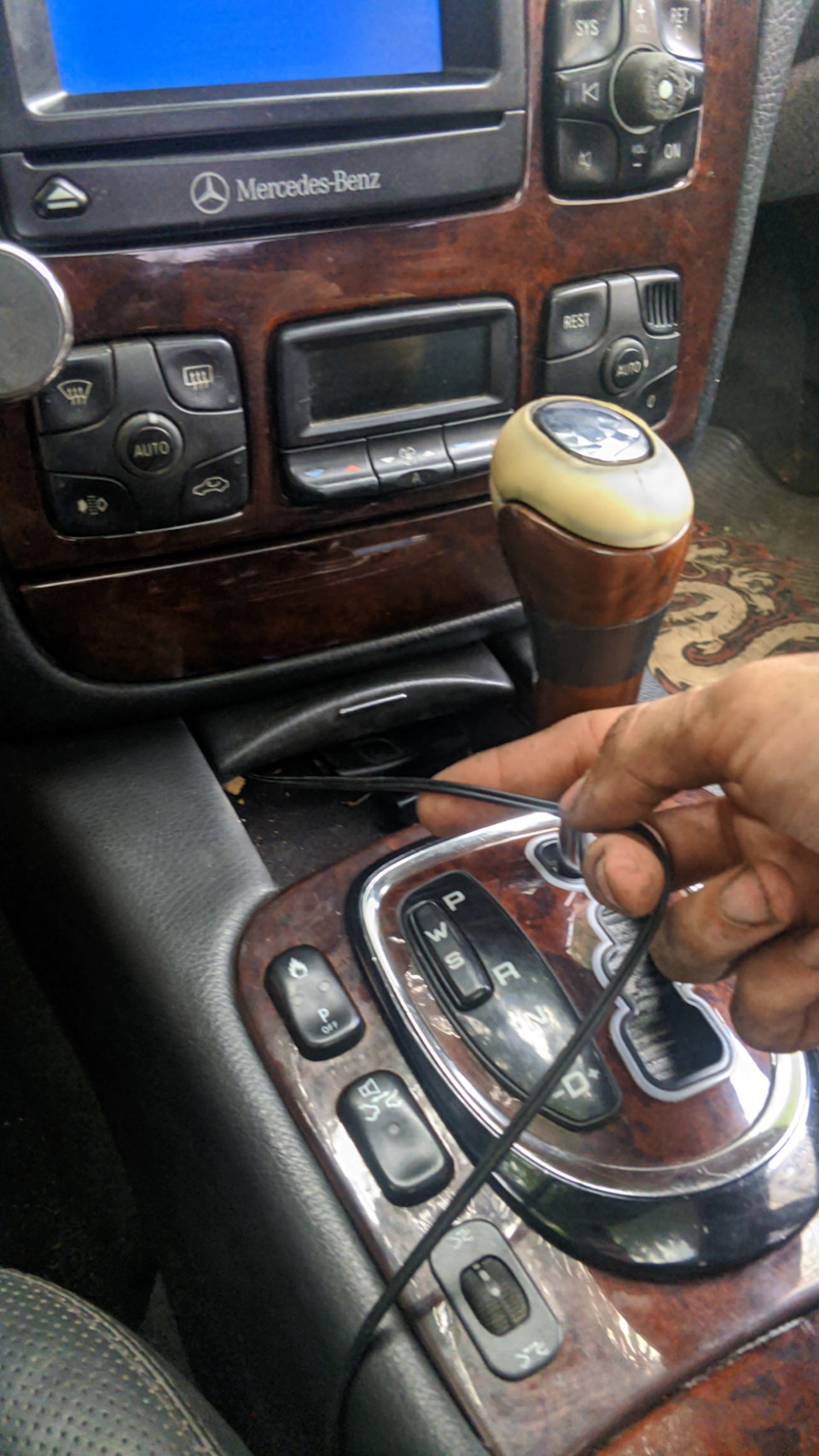

И выводим шнур за корпус магнитолы.

Затем собираем магнитолу и пробуем, если все будет припаяно правильно то при включении радио будут ловить станции, а как только подключите телефон — шум стихнет и звук будет приниматься с телефона.

Примечание: Если радио вам не нужно — можете обрезать контакты идущие от радио модуля к пинам правого и левого каналов в моем случае 16, 17. Под контактами я подразумеваю ножки на которых стоит радиомодуль на плате. 🙂

Вот как все примерно работает —
