Mercedes w203 как подключить телефон

Mercedes-Benz C-class 2.0 KOMPRESSOR › Бортжурнал › #6. AUX + Bluetooth для Command 2.0.

Всем, привет!
Потихоньку оснащаю машину удобными плюшками. С самого начала очень не хватало аукса в заводском команде (хотя все условия для этого имеются, поэтому почему его сразу не сделал, не понятно).
Менять магнитолу пока не очень хочется, да и не хотелось портить заводской вид.

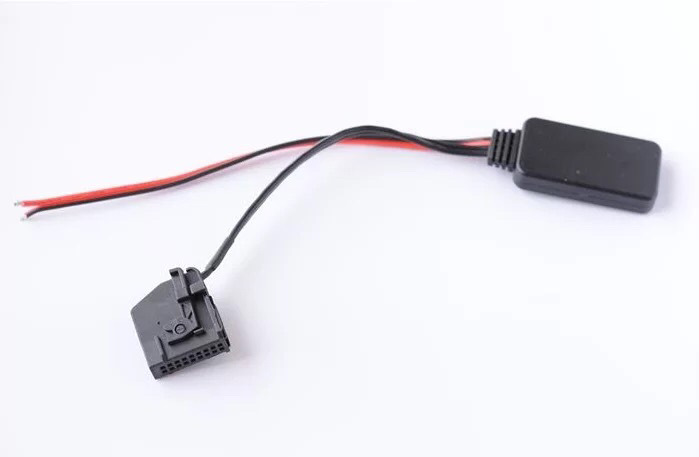

Поэтому, решился на покупку данного устройства и внедрению его в авто.

Доехал он всего за 18 дней, упакован хорошо. К продавцу вопросов нет.

Дальше оставалось внедрить все это дело в авто, для этого использовал данный гайд по разбору (

По самому модулю, фишка там распинована не правильно, перепиновываем таким образом:
Чёрный провод —> пин 14
Красный провод —> пин 13
Белый провод —> пин 5

Так же у меня там уже стояла такая же фишка с проводами в пинах 8 и 9 (они отвечают за подсветку самого команда и управление клавиш на руле). Их просто перепиновываем в нашу новую фишку на те же места. Вставляем получившуюся фишку в блок С2 вместо имеющейся.
P.s. Сразу было видно, что до меня уже залезали, поэтому возможно у вас будет немного по другому, но в целом механизм понятен. Ниже прикреплю фото с полной распиновкой.

Далее нам остаётся поставить 2 провода от самого блютуза.
Для это отрезаем изоляцию на проводе

1см и скручиваем в косичку (каждый провод отдельно).
Обращаемся к блоку А с фото выше и вставляем:
Чёрный провод (-) в пин номер 8
Красный (+) в пин номер 5.

P.s.s. Провод просто вставляем рядом с имеющимся в заводской фишке, держаться они там будут очень плотно.

Таким образом наш блютуз будет включаться только с включением самого комманда.

Сразу проверяем работоспособность нажимаем клавишу SYS на комманде —> выбираем AUX —> подключаемся к блютузу через телефон (звук на телефоне выкручиваем на максимум).

Далее собираем все в обратном порядке.

В целом про эту затею: Приблуда работает хорошо, нет никаких лишних проводов и прочего. Звук нормальный. Очень удобно, но не все так красочно.
Из минусов отмечу что, есть небольшой фон на максимальной громкости при постановке трека на паузу (в целом не критично). Нет пароля на блютузе. И конечно, то что нужно перепиновывавать фишку (но куда без этого, по факту дело пары минут).

Источник

1.67.3 НАСТРОЙКА МОБИЛЬНОГО ТЕЛЕФОНА «HANDS-FREE»

НАСТРОЙКА МОБИЛЬНОГО ТЕЛЕФОНА «HANDS-FREE»

Вы можете выбрать следующие варианты:

• Paired list (перечень подключенных устройств)

• Pair phone (подключить телефон)

• Delete phone (удалить телефон)

• Bluetooth® connection (подключение Bluetooth®)

• Delete phone book (удаление телефонной книги)

READ  Как подключить вентилятор канальный вытяжной

Процедура подключения устройства:

Если Вы хотите установить соединение с системой «Bluetooth®» в первый раз, необходимо осуществить процедуру согласования в соответствии с указанным ниже порядком:

1. Поверните выключатель зажигания в положение Асе.

2. Включите аудиосистему и Ваш мобильный телефон.

1. Кратковременно нажмите на кнопку MENU.

2. Нажмите на кнопку ENTER.

3. Вращайте регулятор MENU/VOL до выбора пункта PAIR PHONE, затем нажмите на кнопку ENTER.

4. На дисплее появится надпись READY ТО PAIR (готов к подключению), а затем надпись «PASSCODE=1234» (код = 1234).

На мобильном телефоне:

1. Включите функцию подключения через Bluetooth®.

2. Включите режим поиска оборудования, поддерживающего функцию Bluetooth. Для более подробной информации обратитесь к инструкции по эксплуатации вашего мобильного телефона. Если в режиме поиска устройство обнаружено, это будет отображено на дисплее Вашего мобильного телефона.

3. Выберите устройство под названием MY CAR (мой автомобиль).

4. Введите код 1234, показанный на дисплее аудиосистемы, при помощи клавиатуры Вашего мобильного телефона, а затем нажмите клавишу подтверждения на Вашем мобильном телефоне.

Сообщения на дисплее

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите ни кнопку ENTER

Поверните ручку «MENU/VOL»

PAIR PHONE (подключение телефона)

Нажмите на кнопку ENTER

Настройка вашего мобильного телефона: Выберите устройство «MYCAR», затем введите код 1234

При успешном вводе

PAIRING ОК (успешное подключение)

CONNECT ОК (успешная связь)

PAIR PHONE (подключение телефона)

Последовательно нажимайте на кнопку для выхода в основное меню.

* 1 Название мобильного устройства связи

• Вы можете зарегистрировать до 5 различных мобильных телефонов, поддерживающих функцию Bluetooth®. Однако одновременно Вы можете пользоваться только одним телефоном. Если Вы уже зарегистрировали 5 различных мобильных телефонов с функцией Bluetooth®, то новый мобильный телефон может только заменить один из ранее зарегистрированных. Для удаления ранее зарегистрированного телефона используйте функцию DEL PHONE (удаление телефона).

Перечень подключенных телефонов

Перечень подключенных телефонов показывает, какие телефоны Bluetooth® были подключены или зарегистрированы системой. Если в этом перечне содержатся несколько мобильных телефонов, то Вы можете выбрать желаемый телефон для подключения через систему Bluetooth®. В приведенном ниже примере будет подключен телефон «Mobile 2».

Сообщения на дисплее

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

PAIRED LIST (перечень подключенных устройств)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

Нажмите на кнопку ENTER

PLEASE WAIT (пожалуйста, подождите)

CONNECT OK

CONNECT FAIL (соединение не установл.)

PAIRED LIST (перечень подключенных устройств)

Последовательно нажимайте на кнопку для выхода в основное меню.

Удаление ранее подключенного телефона

Эта функция устраняет связь между системой Bluetooth® и зарегистрированным мобильным телефоном. В приведенном ниже примере будет отключен мобильный телефон «Mobile 2», а телефон «Mobile 1» остается подключенным к системе.

Сообщения на дисплее

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

DEL PHONE (удаление телефона)

READ  Как подключить монитор к ноутбуку и закрыть ноутбук

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

Нажмите на кнопку ENTER

Нажмите на кнопку ENTER *

DEL PHONE (телефон удален)

Последовательно нажимайте на кнопку для выхода в основное меню.

Для соединения «Моbile 2» на дисплее появится надпись «DISCONNECTED» (отключено), затем «Моbile 2» и «DELETED»(удалено).

Активация функции Bluetooth®

Включение или отключение функции Bluetooth®: Для включения телефонной связи «hands-free» необходимо активировать функцию Bluetooth(за исключением режима подключения, в котором она активируется автоматически).

Сообщения на дисплее

Нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

Нажмите на кнопку ENTER

BLUETOOTH (функция Bluetooth отключена)

Поверните ручку MENU/VOL

BLUETOOTH (функция Bluetooth включена)

Нажмите на кнопку ENTER

CONNECT OK

Название мобильного телефона

Delete phone book list (удаление телефонной книги)

Чтобы удалить всю информацию из телефонной книги, выполните следующее:

Сообщения на дисплее

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

DEL P. BOOK (удаление телефонной книги)

Нажмите на кнопку ENTER

DEL ALL? (удалить все записи?) (Нет)

Поверните ручку MENU/VOL

DEL ALL? (удалить все записи?) (Да)

Нажмите на кнопку ENTER

DEL P.BOOK (удаление телефонной книги)

Последовательно нажимайте на кнопку для выхода в основное меню.

Источник

Mercedes-Benz C-class C200 Kompressor Компреша › Бортжурнал › Запись 55. Дооснащение/Переделки ч.1 Штатный телефон и покупка Comand 2.0

Данную запись, я написал еще в начале сентября 2016 после покупки команда, и держал ее в заметках на маке.

Так как авто доведен до должного состояния, тут теперь будут проскакивать записи из разряда «Разговор о ништяках» Частей будет много)))) Обещаю)

Ни для кого не секрет, что почти каждый владелец старого «Полета инженерной мысли» — в просто-народии Мерседеса, мечтает его оснащать всякими штатными плюшками от других комплектаций (в случае если машина в средней или бедной комплектации) Я тоже отношусь к этому числу. Постоянные поиски на интернет барахолках, различных форумах, пабликах вконтакте, расспросы по знакомым и иногда обзвон разборок.
Честно говоря, это Ведро он же драндулет, он же пузотерка, он же Компреша, он же Компрессорная Цешка, он же 203тий да как его только не называю я и моя семья) Любим его) Только не надо мне срача, что это не ведро, для тех кто в поезде — научитесь понимать сарказмы и шутки) Так вот, мой 203 можно сказать не в очень бедной комплектухе НО и не в полной, каждый раз засыпая, я думаю где мне раздобыть: заднюю элетрошторку, амг пакет он же спорт обвес, кожанный салон (1/3 уже куплена), рестайлинговые фары(есть но убитые в хлам), руль от спорт пакета (уже есть, ждите скоро тизер), селектор от рестайлинга тоже спорт пакет, приборку либо от рестайла либо от 3.2амг (была последняя в продаже, но я был в огромных сомнениях), comand 2.0(собственно о нем речь) и штатный телефон.

READ  Как подключить роутер к офисной сети

Начну с последнего — Штатный телефон
История забавная, так как мой Компреша из Японии (читатели должны помнить) Так вот, наши узкоглазые друзья Японцы, вкорячили мне разъем под Nokia NHE-4NX аж 1994года (Ставилась в Opel Omega) Это я выяснил спустя 4 месяца поисков таинственного телефона. Сами понимаете я впал в отчаяние, что они так поступили с нами. Рылся по авито, нашел пару телефонов но цена в 3к это перебор, да еще и не хотят дать его проверить при них в авто. Спустя некоторое время нашел данный аппарат в группе ретро телефонов в вк, обрадовался. Предложили два аппарата (конструктор, собери из двух один) за 500 рублей. Согласился. Пришли эти аппаратики, поколдовал с ними в итоге мертвые. Вот тут то я и обломался, продаван умолчал о некоторых деталях и в итоге разошлись на том, что эти два трупа остаются у меня и лавандос возвращается ко мне. Позже этих двух динозавров я дал Antel-ST на опыты

Что-то я отвлекся. Продолжаем 🙂
Сколько объявлений о продаже команда я перемолотил везде где только можно. Складывалось впечатление/ощущение, что его продают неадекватные люди, ценовой диапозон был от 8 и до бесконечности (зависело от степени жадности продавца) Попадались индивиды продававшие его с Гелика, наш диалог/переписка/телефонный разговор выглядел каждый раз так:
Я — Цена завышена/20т это перебор
Продавец — И что? Он с Гелентвагена
Я — Куда скинуть деньги на лечение? Ладно это возможно перебор, но пар из ушей шел знатно
У Comand 2.0 он же дорестовый команд было три разновидности насколько я знаю:
1. Квадратный ставили в W210/202/208 и другие модели
2. Овальный ставили помоему в R Класс (могу ошибатся!) Но овальный есть! Его лично видел
3. Округлый (самый распространенный) — Мой, Ставился на W203/463/639/209

Так вот в один прекрасный день, я оставил пост в группе в вк Вот тут уже без надежды что куплю Comand дорестовый уже в любом состоянии, так как Powerpc взял его за 1000 на авито как не рабочий, а дело оказалось на сколько я помню не в команде. И о чудо, мне ответил парень с фейк странички. Около недели мучал его расспросами и просил фото команда, за ОЧЕНЬ сладкую цену я получал Comand, оригинальный провод аукс (стоит отдельно около 1700 рублей) и штатный пульт управления командом, скорее как игрушка для пассажиров сзади. Выяснилось что парня зовут Алим и у него разборка мерсов в Нальчике. Команд снят с его машины, так как он переделал в Рестайлинг и соответственно нужда в этом команде отпала. Отправил его из Нальчика автобусом — в четверг, в субботу утром я уже встречал автобус.
Фото процесса, хочу сказать, что я заранее подготовился и разобрал панель, что бы сразу проверить команд

Источник
