Обзор на Колонки Logitech Z506 (980-000431)

Здравствуйте, дорогие друзья!

Сегодня хочу рассказать как выбирал новые колонки для своего нового компьютера. Хотел именно систему 5.1. То есть состоящую из 6 колонок, включая сабвуфер. Чтобы получить звук вокруг. Разнести по разным сторонам комнаты и наслаждаться фильмами, играми и любимыми мелодиями. Давайте рассмотрим несколько вариантов. Я их скомпоновал в таблицу. Из которой будет все видно и понятно. Потом обсудим. Итак, приступим:

Вот они эти замечательные колонки. Без упаковки, без всего лишнего. Без инструкций. Только шесть колонок, включая сабвуфер. Отличный пластик у малых колонок и качественный МДФ у сабвуфера для лучшей передачи низких частот.

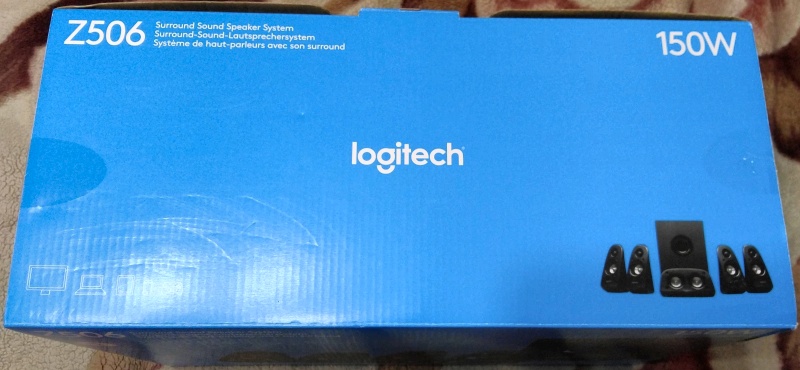

Вот так выглядит фронтальная часть картонной коробки. Раньше она была светло-зеленого цвета. Сейчас же ее сделали голубой. Видимо для большей толерантности с меньшинствами. Но мне больше нравился старый вариант. Сейчас новый вариант исполнения меня как-то отталкивает.

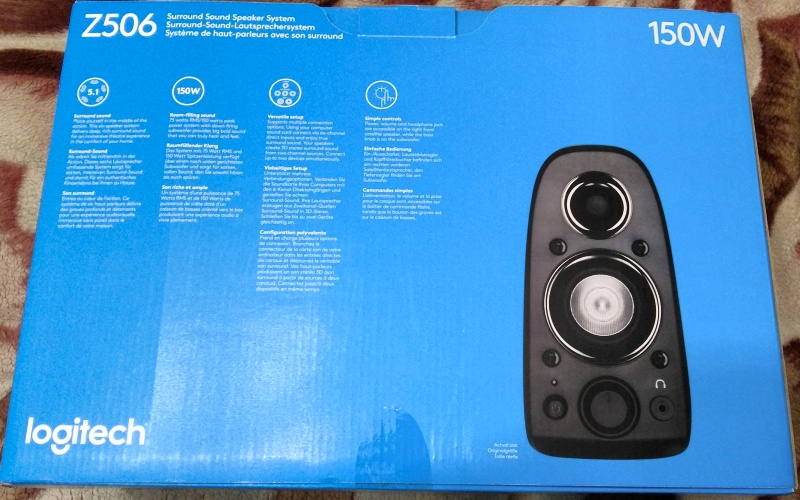

Здесь нам представлено описание мощности каждой колонки в отдельности. Сколько выдает сабвуфер, центральная колонка, и сколько каждая из оставшихся четырех пищалок. Также указано наличие выходов и входов на сабвуфере. Какие кабели используются для подключения. Расход энергии. Для каких мультимедиа систем предназначены колонки.

Красуется гордый логотип LOGITECH на фоне голубого фона. Качество уже не то.

Здесь на многих языках, включая Русский указана комплектация колонок. А также указан адрес офиса производителя.

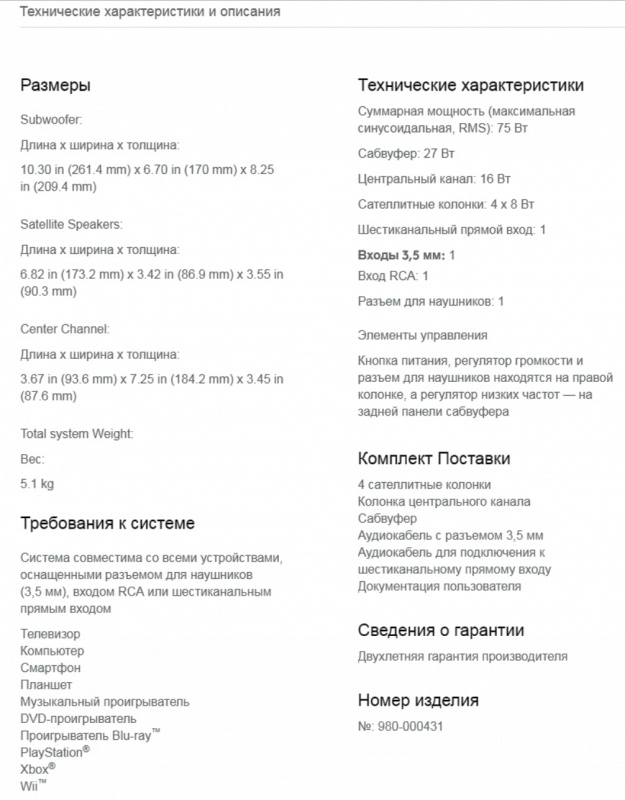

Информация с сайта производителя. Полные технические данные. Гарантия 24 месяца.

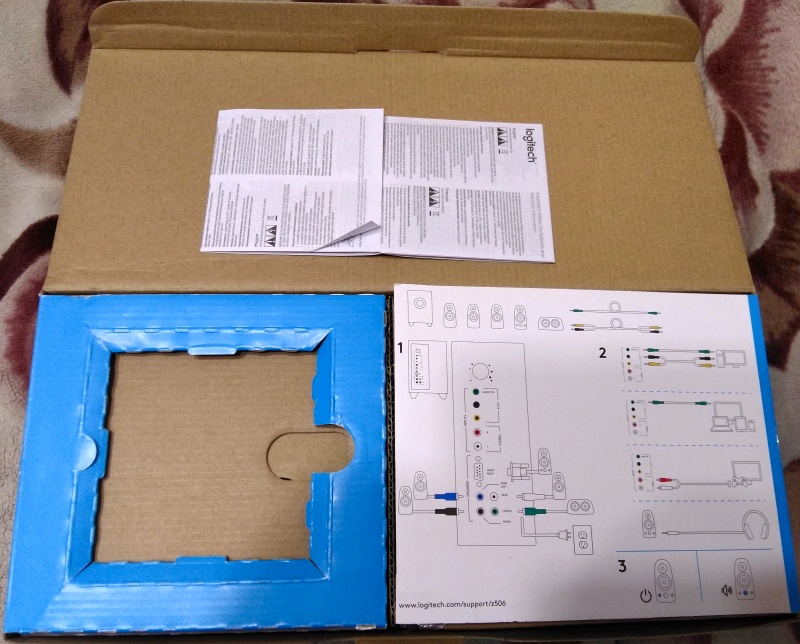

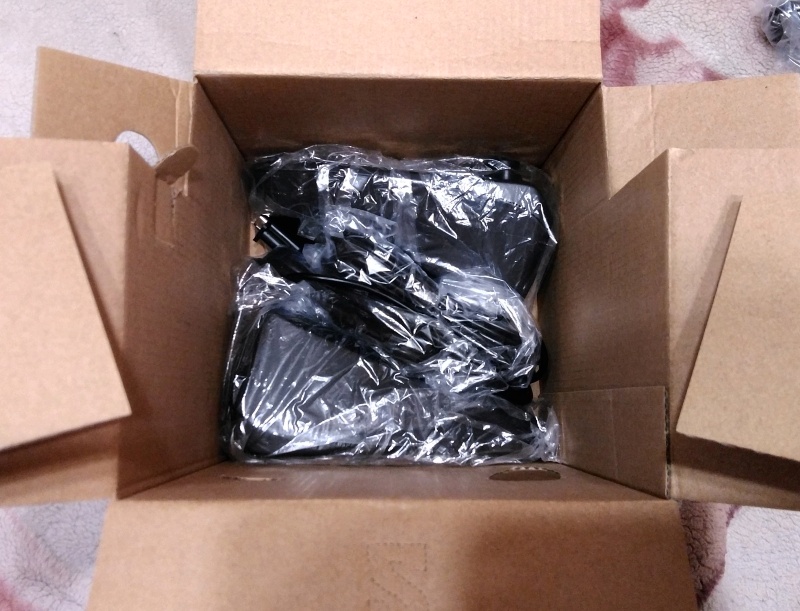

Вот, что мы можем лицезреть, только открывая коробку. Первое, что нам попадется это бумажная инструкция. И инструкция по подключению колонок на самой коробке.

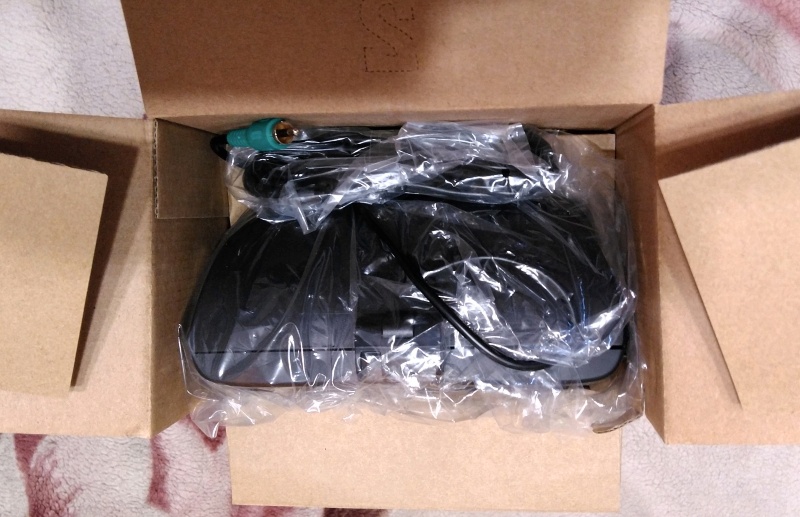

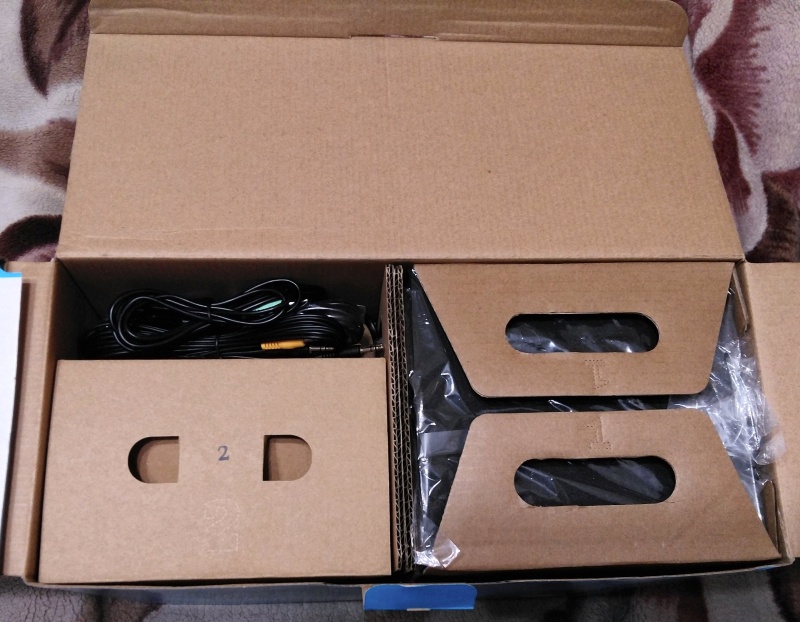

Сабвуфер и колонки разделены на два контейнера. Хорошо упакованы. Сгруппированы по отсекам. Удобно вынимаются за ручки.

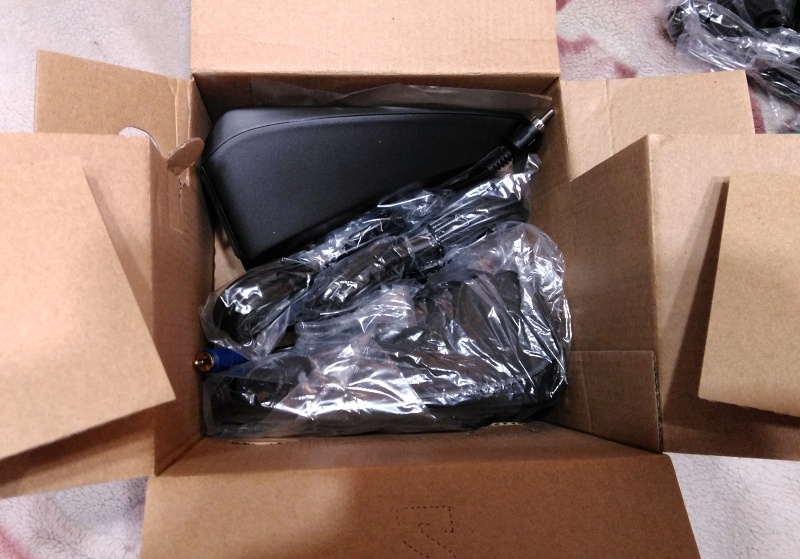

Второй контейнер. Сверху упакована центральная колонка. Штекер отмечен зеленым цветом.

Двигаемся дальше. Второй контейнер. Но второй этаж. Две обычные колонки. Уже штекеры синий и черный. Причем у каждой из колонок кабель будет разной дилины.

Также второй контейнер, но уже третий этаж и это уже последний. Здесь находится простая колонка и колонка с панелью управления. У колонки управления довольно необычный штекер. Это VGA тип. Довольно сложное подключение. Много брака. Не дорезаны отверстия. Поэтому плохо крепится. Даже можно сломать. Будьте аккуратнее. Если плохо подключить, то звук будет шуршать.

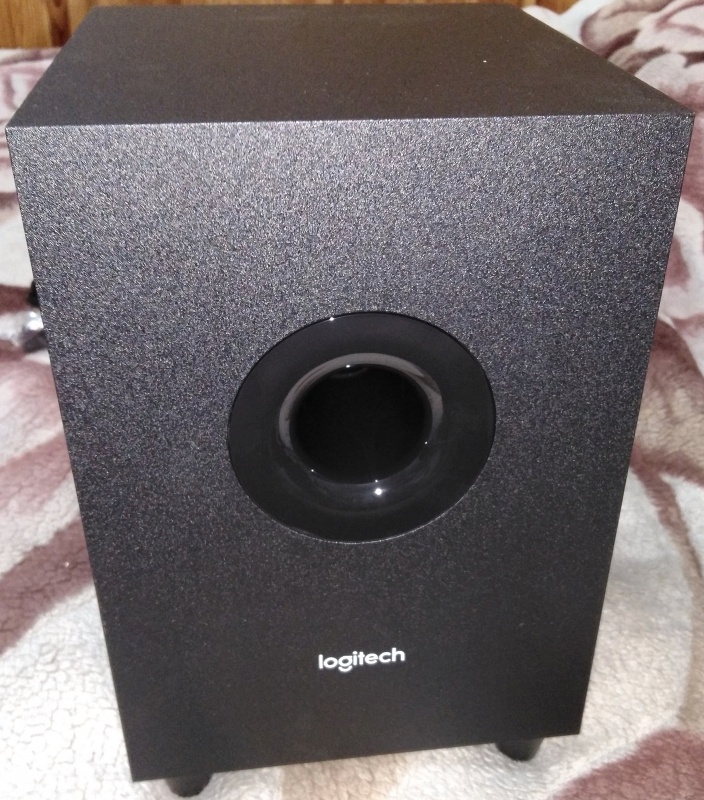

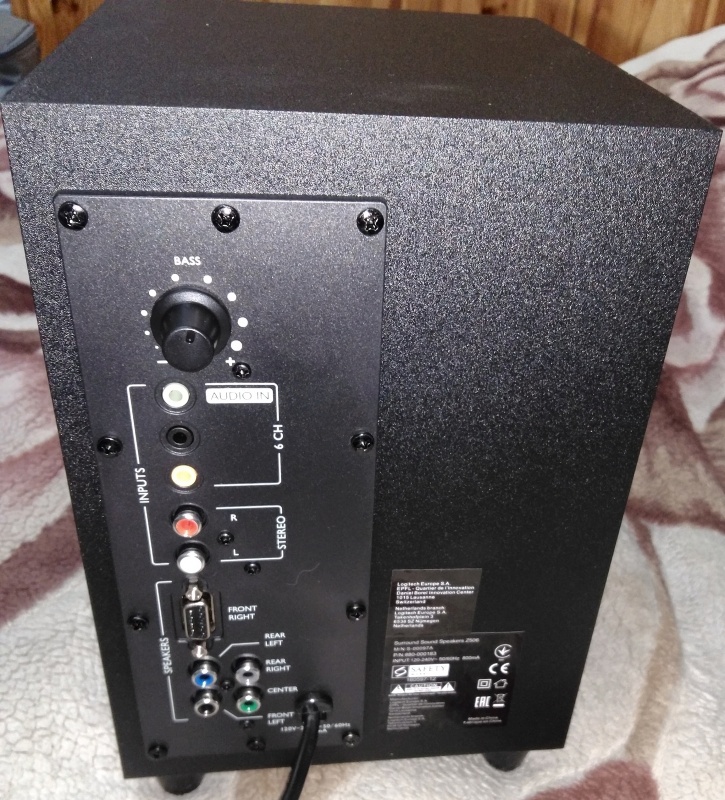

Сабвуфер только на фото кажется большим. На деле же и коробка и он очень мальникие. Коробку со всеми колонками можно уместить в обычный пакет. А сабвуфер имеет размер 170 миллиметров на 190 миллиметров, высота чуть больше 210 миллиметров. Вот и судите насколько это большой сабвуфер. И какой у этого сабвуфера динамик внутри. Какая система питания и плата управления. Но звук он выдает не плохой. Но все же хотелось бы чего-то побольше и помощнее. Такая система долго не проработает. Хотя бы потому что будет перегреваться!

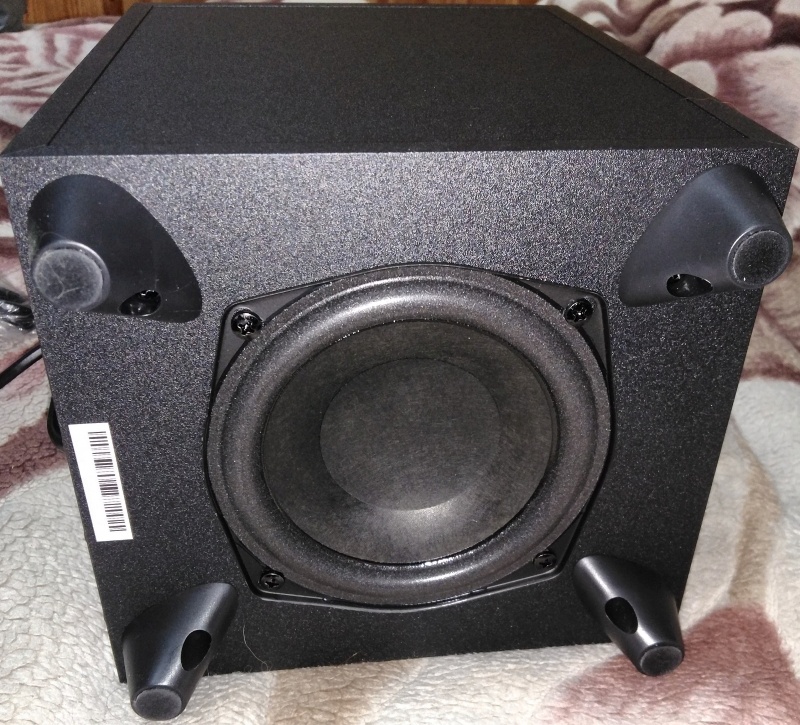

Вот тот самый динамик. Я бы не сказал, что он большой. Скорее маленький или средний. Сделан довольно неплохо. Ножки прорезинены. Динамик направлен вниз. Что в большинстве вариантов лучше, чем в бок. Но для меня это не имеет значения. Лучше бы сабвуфер был побольше.

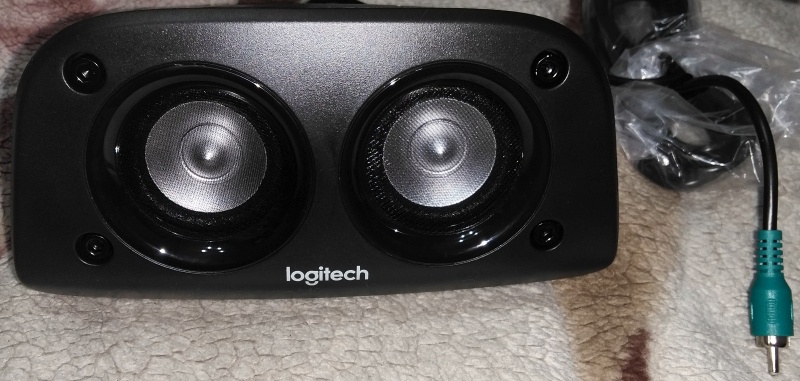

Это центральная колонка с двумя небольшими динамиками внутри.

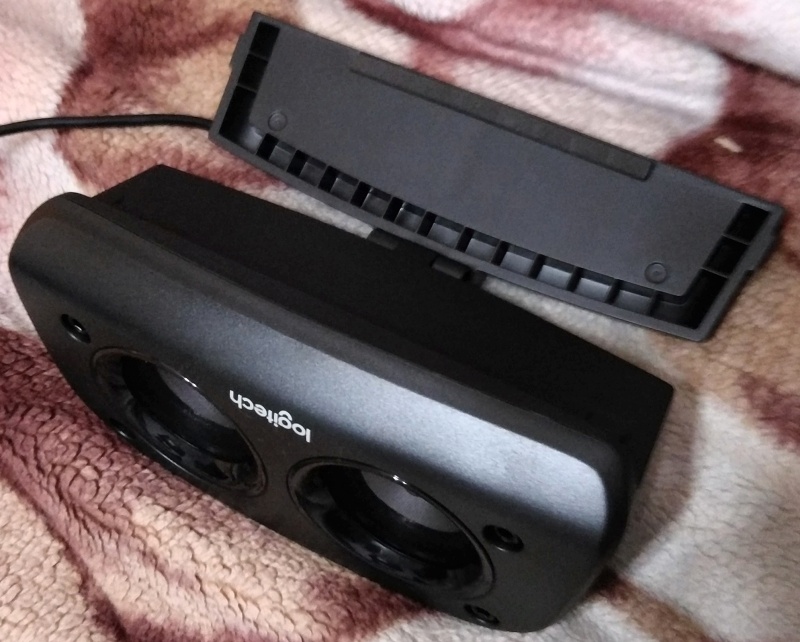

Ее можно крепить на монитор.

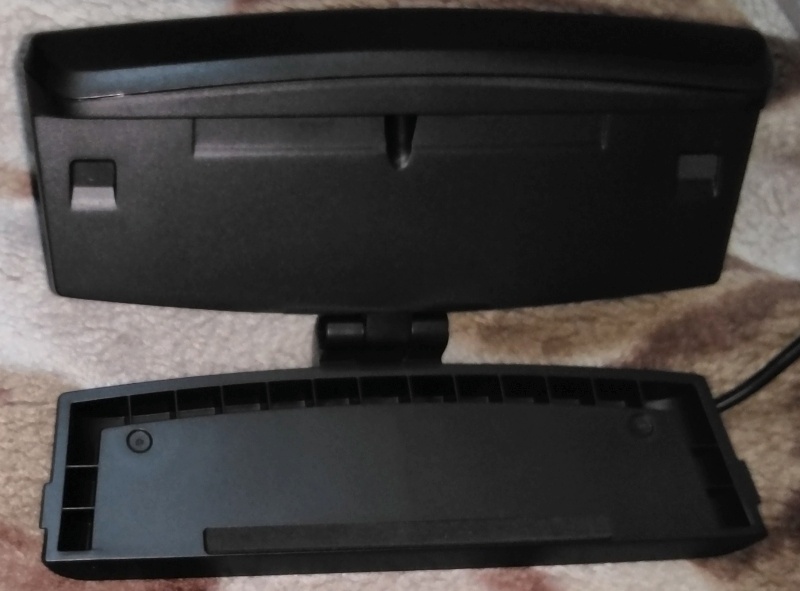

Монитор она не повредит и не сползет с него.

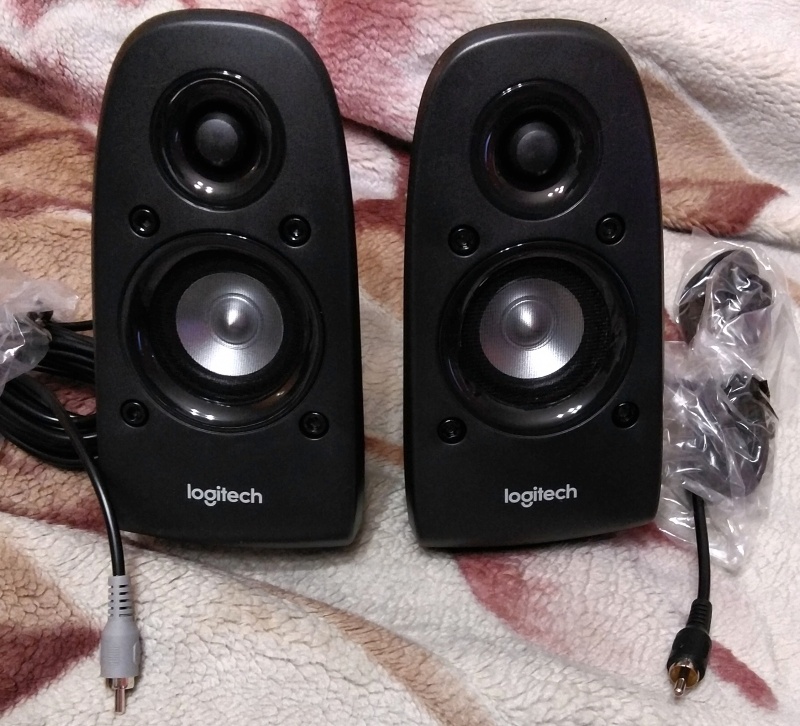

Это представители малых колонок, так называемые пищалки. Сделаны хорошо. Отлично выполняют свою функцию.

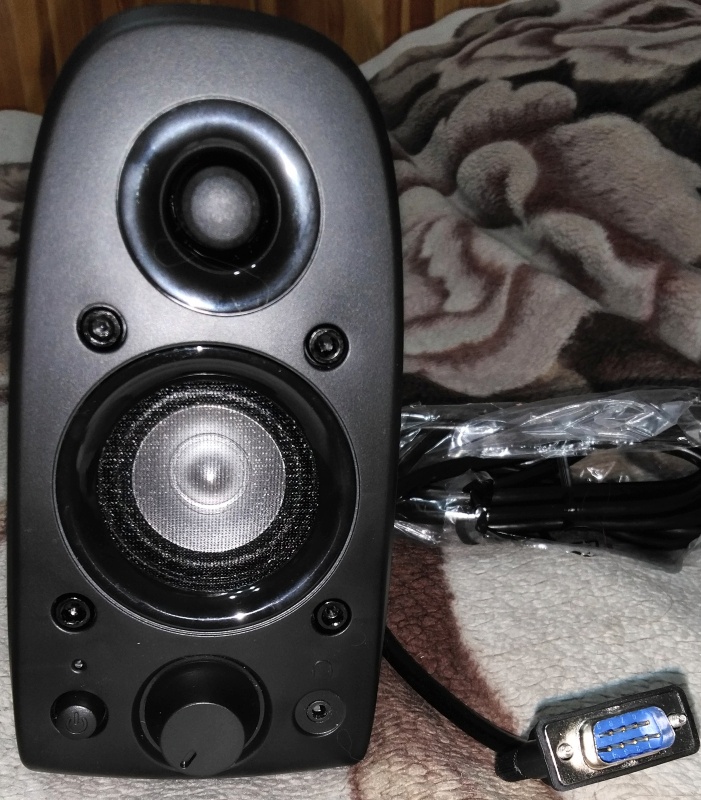

Вот управляющая колонка. Имеет регулятор громкости. Mini Jack для наушников на передней панели. А также кнопку включения. Подключается по D-Sub. Не самый удобный вариант. Подключаются сложно. Много брака. Если закрутить не до конца будут хрипеть.

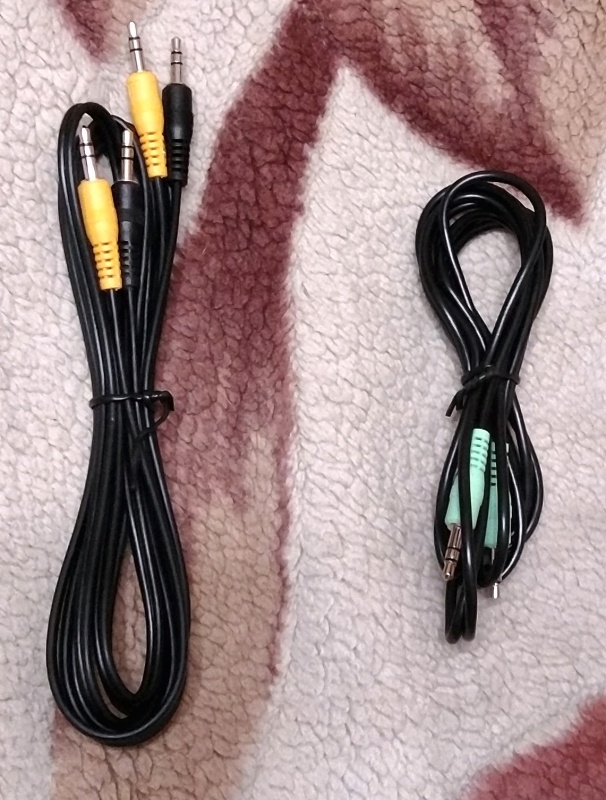

Это комплектные провода для подключения к компьютеру. Лучше купить новые. Отвратительное качество.

Инструкция бестолковая. Но на многих языках.

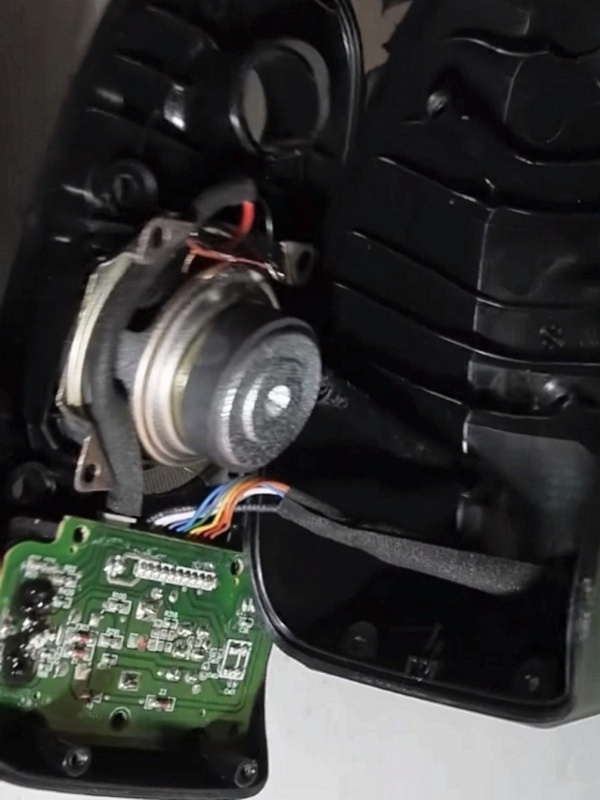

На этом фото рисунке изображена колонка с ручкой управления в разобранном состоянии. Фотографировал у друга. У него такой комплект вышел из строя. Конкретно у этой колонки сгорела плата управления. Это хорошо видно. Черная оплавленная часть. Как мы можем видеть корпус выполнен из пластика. Есть только одна колонка. Второй колонки нет. Глушащего помехи поролона за колонкой тоже нет. Интересно, что могло вызвать замыкание.

Здесь хорошо видно управляющую колонку с тумблером и гнездом для наушников.

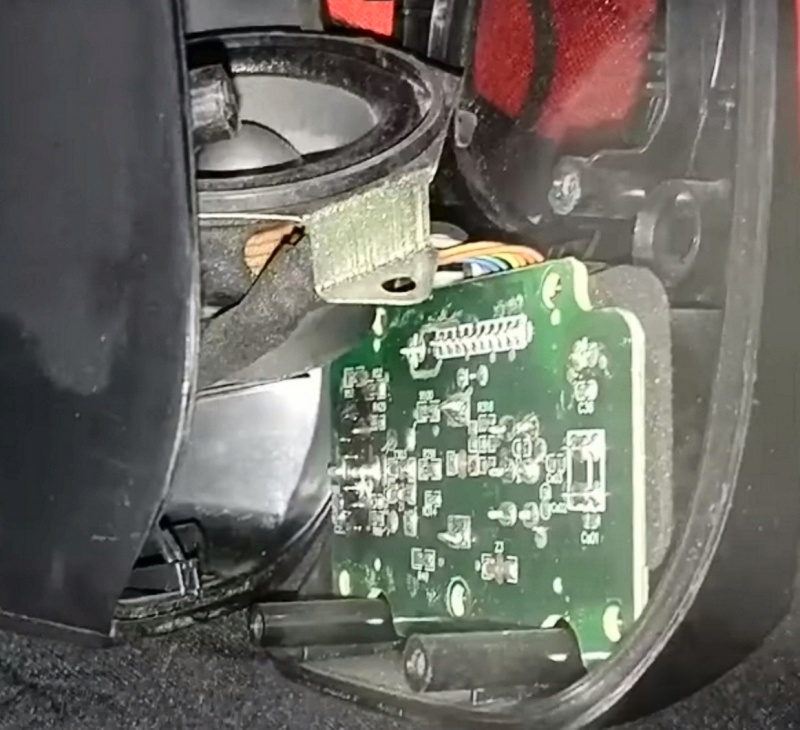

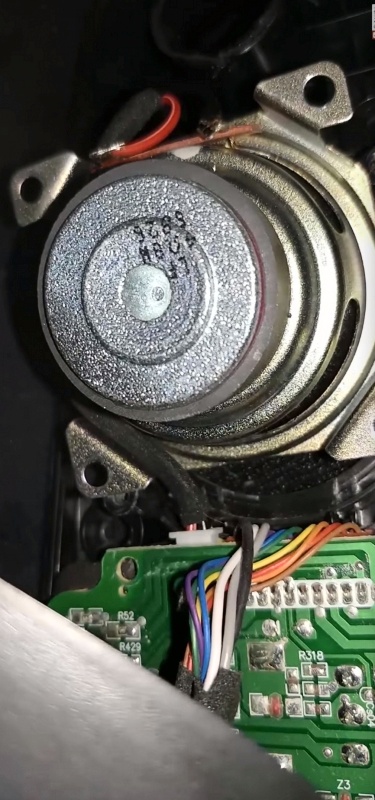

Так выглядит управляющая колонка изнутри. Динамик вверху. Можно прочитать его номер. Довольно неплохой. Но все-таки по-моему Китай. И малая управляющая схема внизу.

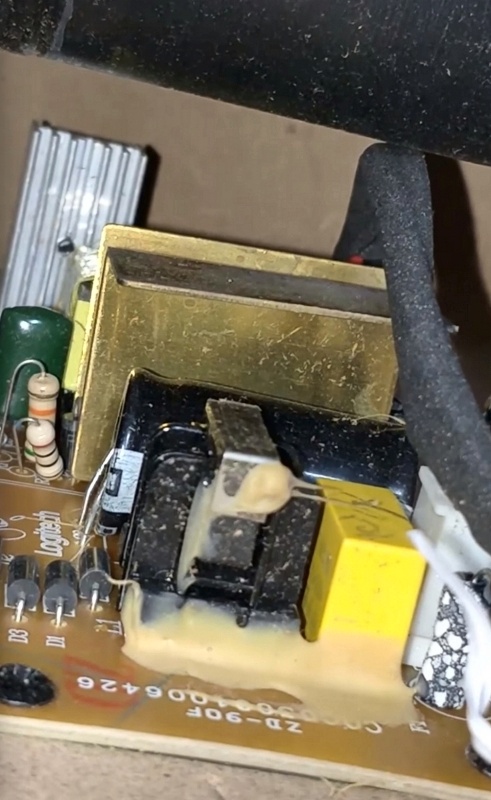

Здесь мы можем видеть как устроен блок питания. Ведь здесь он внутренний. То есть трансформатор умудрились спрятать внутри. И не стали выносить наружу, как это сделано у более дорогих и хороших колонок. Здесь мы видим Х конденсатор для фильтрации входящих помех. Довольно большой фильтрующий конденсатор. И небольшой по размерам трансформатор. Наверное для питания основной платы его будет достаточно. Плюс здесь расположены радиаторы охлаждения. Довольно неплохая схема. Почти нет перемычек.

Стоит довольно мощный входной конденсатор цепи питания. Правда среднего качества. Немного сэкономили.

Это фото главной платы сабвуфера с другой стороны.

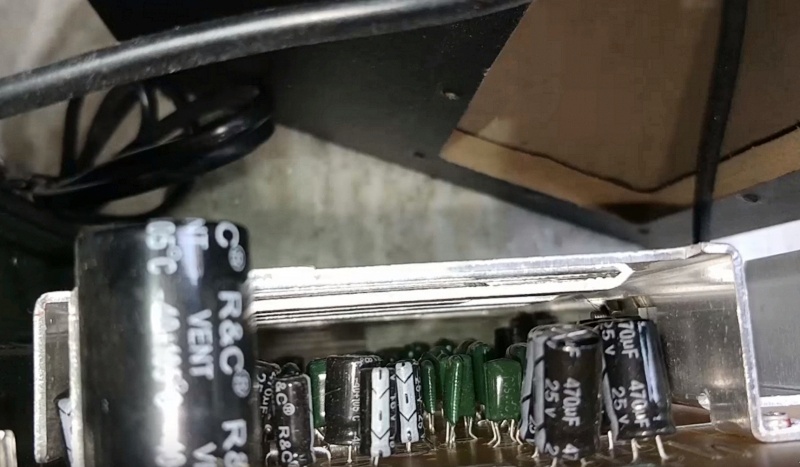

На этой фотографии хорошо видна основная плата сабвуфера. То как она распаяна. Какими конденсаторами. Какое количество. Довольно неплохое исполнение.

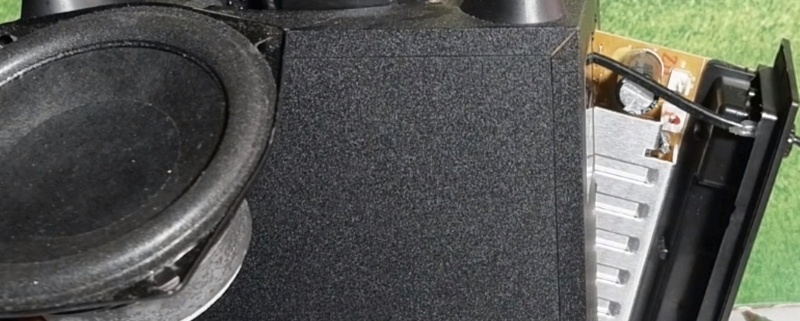

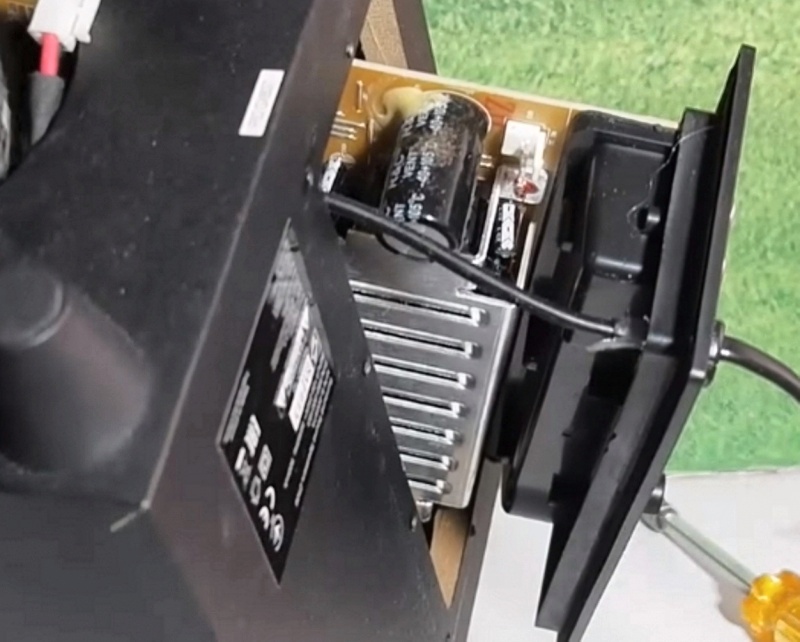

Здесь мы можем видеть главную плату управления. То, как она охлаждается. Насколько большой установлен алюминиевый радиатор внутри. Как он умещается. не мешает ли он плавному распространению звука. Каким кабелем он подключен. Да и вообще внутреннее устройство сабвуфера. Также хорошо виден динамик колонки сабвуфера. Я бы не сказал, что он большой. Средний размер. Но звук выдает неплохого качества.

Источник

Обзор на Колонки Logitech Z506 (980-000431)

Здравствуйте, дорогие друзья!

Сегодня хочу рассказать как выбирал новые колонки для своего нового компьютера. Хотел именно систему 5.1. То есть состоящую из 6 колонок, включая сабвуфер. Чтобы получить звук вокруг. Разнести по разным сторонам комнаты и наслаждаться фильмами, играми и любимыми мелодиями. Давайте рассмотрим несколько вариантов. Я их скомпоновал в таблицу. Из которой будет все видно и понятно. Потом обсудим. Итак, приступим:

Название Цена Количество
колонок
Наличие
Сабвуфера
и Центральной
колонки
Общая
Мощность
Мощность
Каждой
колонки
Наличие
Внешнего
усилителя
Материал
Корпуса
Сабвуфера и
колонок
Пульт ДУ Диапазон
Частот
Гарантия
Logitech Z 906 18000-
30000 руб.
Система 5.1
6 колонок
Есть Сабвуфер
Есть Центральная
колонка
500 Вт. Сабвуфер
165 Вт.
5 колонок
по 67 Вт.
Есть

Вот они эти замечательные колонки. Без упаковки, без всего лишнего. Без инструкций. Только шесть колонок, включая сабвуфер. Отличный пластик у малых колонок и качественный МДФ у сабвуфера для лучшей передачи низких частот.

Вот так выглядит фронтальная часть картонной коробки. Раньше она была светло-зеленого цвета. Сейчас же ее сделали голубой. Видимо для большей толерантности с меньшинствами. Но мне больше нравился старый вариант. Сейчас новый вариант исполнения меня как-то отталкивает.

Здесь нам представлено описание мощности каждой колонки в отдельности. Сколько выдает сабвуфер, центральная колонка, и сколько каждая из оставшихся четырех пищалок. Также указано наличие выходов и входов на сабвуфере. Какие кабели используются для подключения. Расход энергии. Для каких мультимедиа систем предназначены колонки.

Красуется гордый логотип LOGITECH на фоне голубого фона. Качество уже не то.

Здесь на многих языках, включая Русский указана комплектация колонок. А также указан адрес офиса производителя.

Информация с сайта производителя. Полные технические данные. Гарантия 24 месяца.

Вот, что мы можем лицезреть, только открывая коробку. Первое, что нам попадется это бумажная инструкция. И инструкция по подключению колонок на самой коробке.

Сабвуфер и колонки разделены на два контейнера. Хорошо упакованы. Сгруппированы по отсекам. Удобно вынимаются за ручки.

Второй контейнер. Сверху упакована центральная колонка. Штекер отмечен зеленым цветом.

Двигаемся дальше. Второй контейнер. Но второй этаж. Две обычные колонки. Уже штекеры синий и черный. Причем у каждой из колонок кабель будет разной дилины.

Также второй контейнер, но уже третий этаж и это уже последний. Здесь находится простая колонка и колонка с панелью управления. У колонки управления довольно необычный штекер. Это VGA тип. Довольно сложное подключение. Много брака. Не дорезаны отверстия. Поэтому плохо крепится. Даже можно сломать. Будьте аккуратнее. Если плохо подключить, то звук будет шуршать.

Сабвуфер только на фото кажется большим. На деле же и коробка и он очень мальникие. Коробку со всеми колонками можно уместить в обычный пакет. А сабвуфер имеет размер 170 миллиметров на 190 миллиметров, высота чуть больше 210 миллиметров. Вот и судите насколько это большой сабвуфер. И какой у этого сабвуфера динамик внутри. Какая система питания и плата управления. Но звук он выдает не плохой. Но все же хотелось бы чего-то побольше и помощнее. Такая система долго не проработает. Хотя бы потому что будет перегреваться!

Вот тот самый динамик. Я бы не сказал, что он большой. Скорее маленький или средний. Сделан довольно неплохо. Ножки прорезинены. Динамик направлен вниз. Что в большинстве вариантов лучше, чем в бок. Но для меня это не имеет значения. Лучше бы сабвуфер был побольше.

Это центральная колонка с двумя небольшими динамиками внутри.

Ее можно крепить на монитор.

Монитор она не повредит и не сползет с него.

Это представители малых колонок, так называемые пищалки. Сделаны хорошо. Отлично выполняют свою функцию.

Вот управляющая колонка. Имеет регулятор громкости. Mini Jack для наушников на передней панели. А также кнопку включения. Подключается по D-Sub. Не самый удобный вариант. Подключаются сложно. Много брака. Если закрутить не до конца будут хрипеть.

Это комплектные провода для подключения к компьютеру. Лучше купить новые. Отвратительное качество.

Инструкция бестолковая. Но на многих языках.

На этом фото рисунке изображена колонка с ручкой управления в разобранном состоянии. Фотографировал у друга. У него такой комплект вышел из строя. Конкретно у этой колонки сгорела плата управления. Это хорошо видно. Черная оплавленная часть. Как мы можем видеть корпус выполнен из пластика. Есть только одна колонка. Второй колонки нет. Глушащего помехи поролона за колонкой тоже нет. Интересно, что могло вызвать замыкание.

Здесь хорошо видно управляющую колонку с тумблером и гнездом для наушников.

Так выглядит управляющая колонка изнутри. Динамик вверху. Можно прочитать его номер. Довольно неплохой. Но все-таки по-моему Китай. И малая управляющая схема внизу.

Здесь мы можем видеть как устроен блок питания. Ведь здесь он внутренний. То есть трансформатор умудрились спрятать внутри. И не стали выносить наружу, как это сделано у более дорогих и хороших колонок. Здесь мы видим Х конденсатор для фильтрации входящих помех. Довольно большой фильтрующий конденсатор. И небольшой по размерам трансформатор. Наверное для питания основной платы его будет достаточно. Плюс здесь расположены радиаторы охлаждения. Довольно неплохая схема. Почти нет перемычек.

Стоит довольно мощный входной конденсатор цепи питания. Правда среднего качества. Немного сэкономили.

Это фото главной платы сабвуфера с другой стороны.

На этой фотографии хорошо видна основная плата сабвуфера. То как она распаяна. Какими конденсаторами. Какое количество. Довольно неплохое исполнение.

Здесь мы можем видеть главную плату управления. То, как она охлаждается. Насколько большой установлен алюминиевый радиатор внутри. Как он умещается. не мешает ли он плавному распространению звука. Каким кабелем он подключен. Да и вообще внутреннее устройство сабвуфера. Также хорошо виден динамик колонки сабвуфера. Я бы не сказал, что он большой. Средний размер. Но звук выдает неплохого качества.

Источник
