Ford Focus Sedan sedanRS #RPMCREW › Бортжурнал › Fat-Tony part2: внедрение Audison bit ten, камеры зх, настройка… not the end

Всем привет!
Надоело мне кататься только с задники колонками, а передние подключить не к чему (т.к. поканалка, а у штатной Blau нет линейных выходов).
Долго искал кантору, которая возьмется за выпайку линейных выходов из Блау, но либо ценник в 20 тысяч убивал наповал, либо народ просто отказывался. Отказываться от Блау не хотел, т.к. очень она мне нравится и внешним видом и функционалом.
Пообщавшись как-то раз с Вовой umbertoo (Спасибо тебе Друг за консультацию!) понял что у меня остался один только вариант: ПРОЦЕССОР.
На сегодняшний день не так много процессоров, которые мне бы подошли. Один из самых подходящих вариантов оказался Audison Bit Ten. Есть моделька чуть подороже: Bit Ten D с выносным блоком управления, что в принципе удобно, но для меня не принципиально, т.к. менять по несколько раз на дню настройки не планирую.

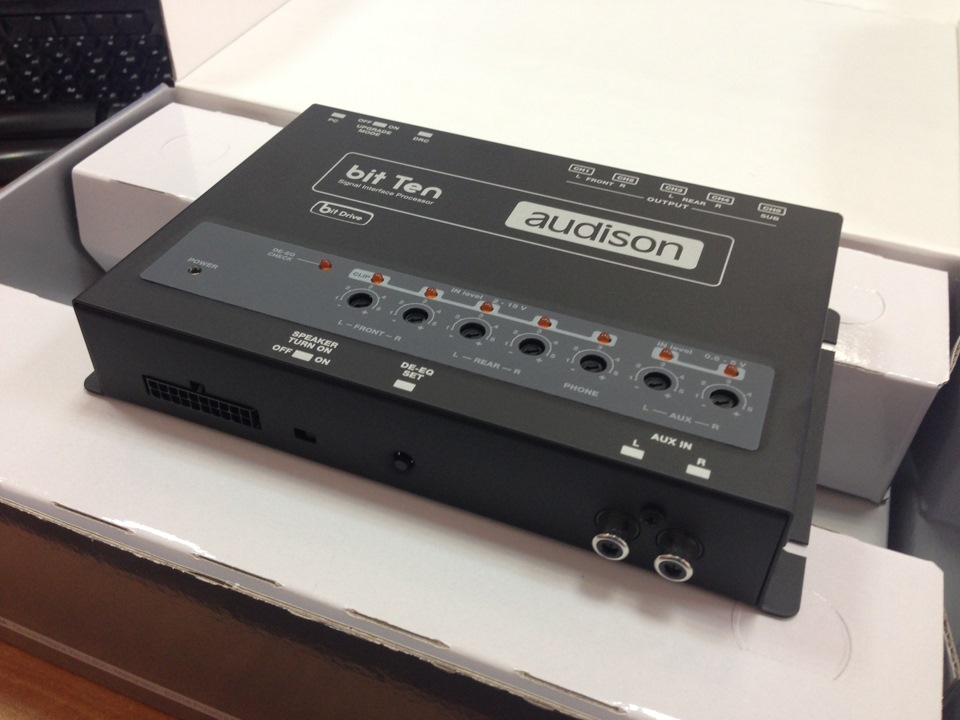

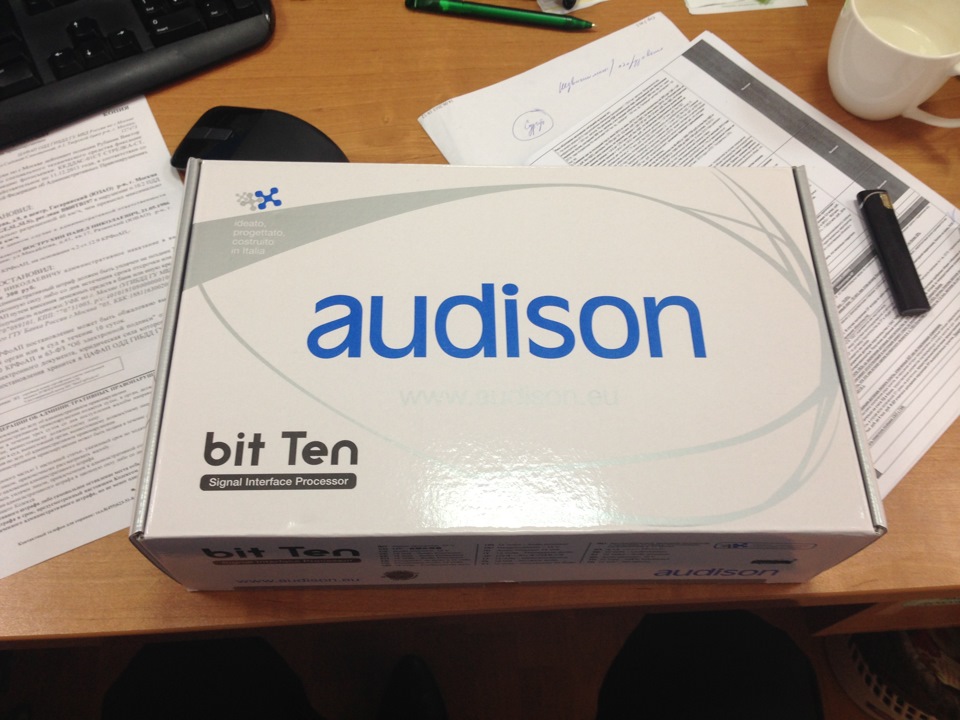

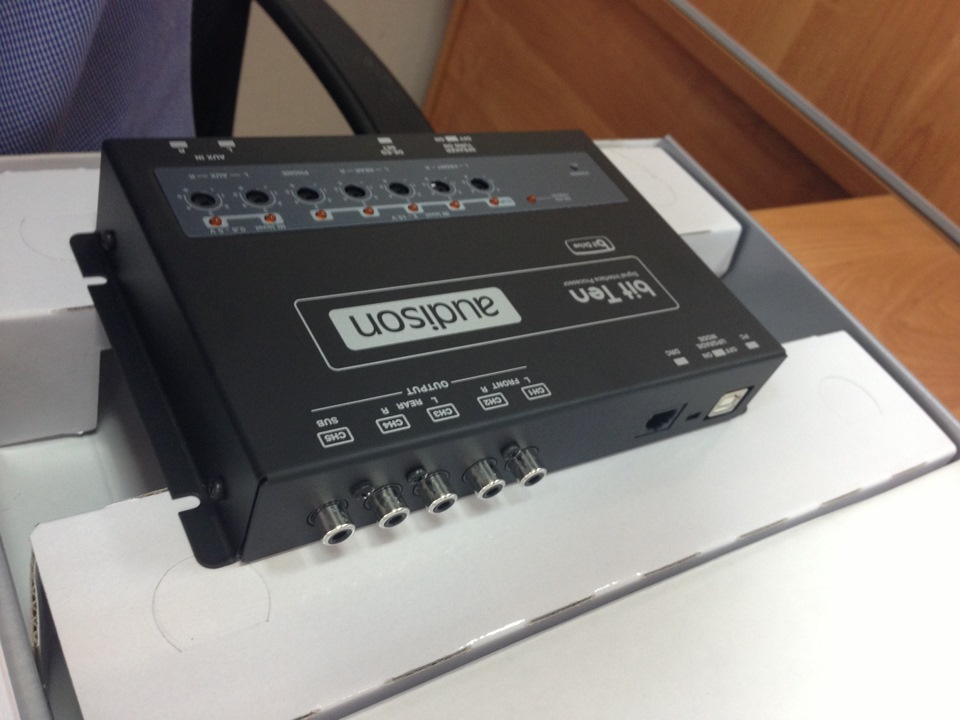

Итак, выбор сделан:

В уже существующую систему добавилась пара межблочников, дабы с процессора грамотно разнести/настроить ВЧ и НЧ.

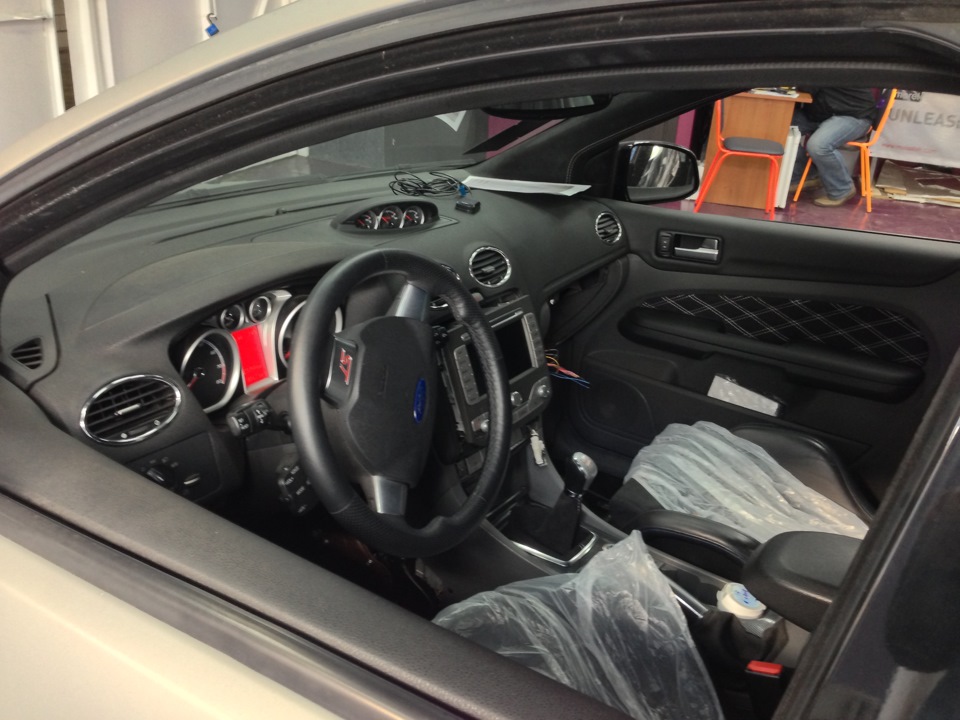

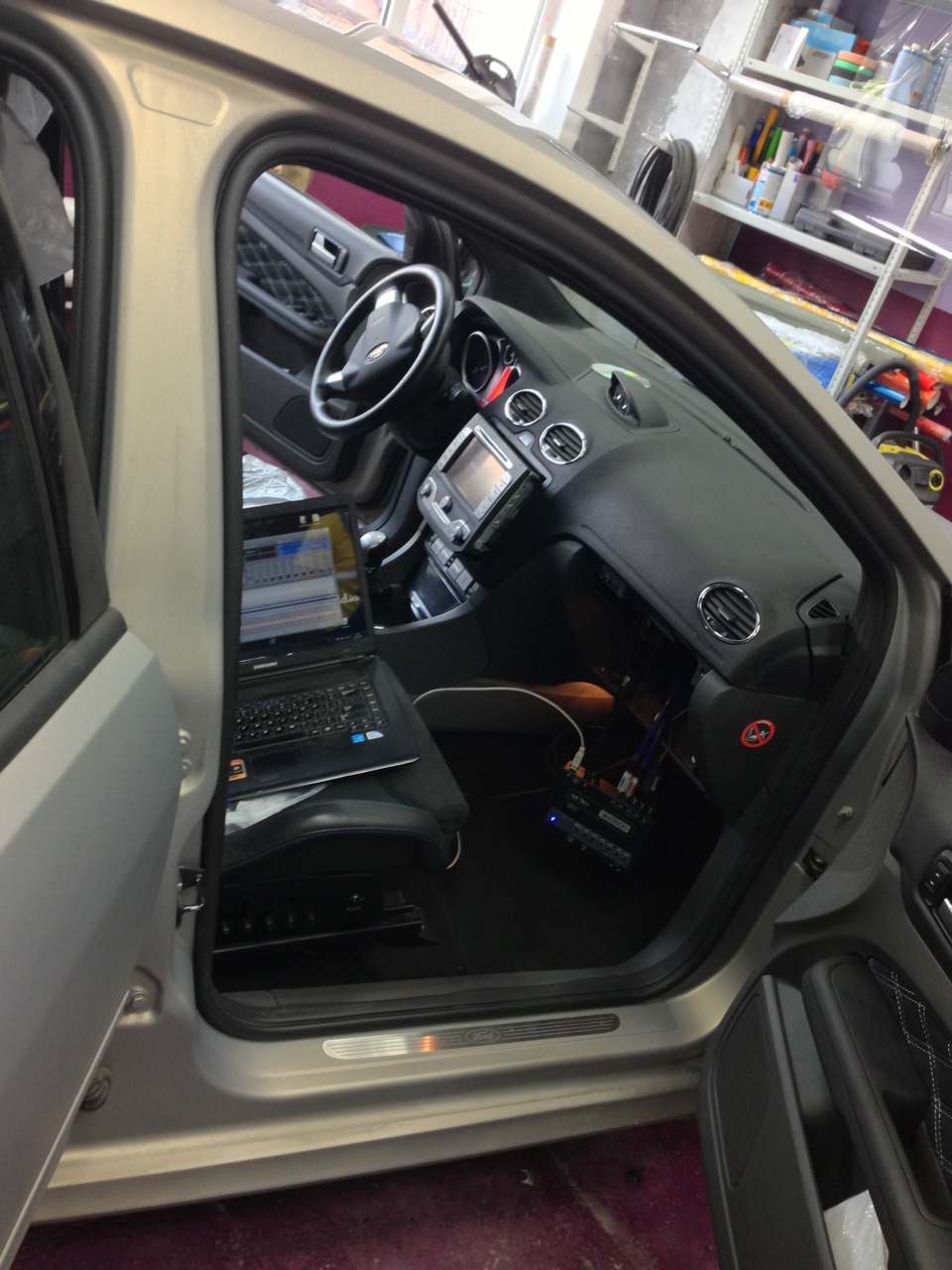

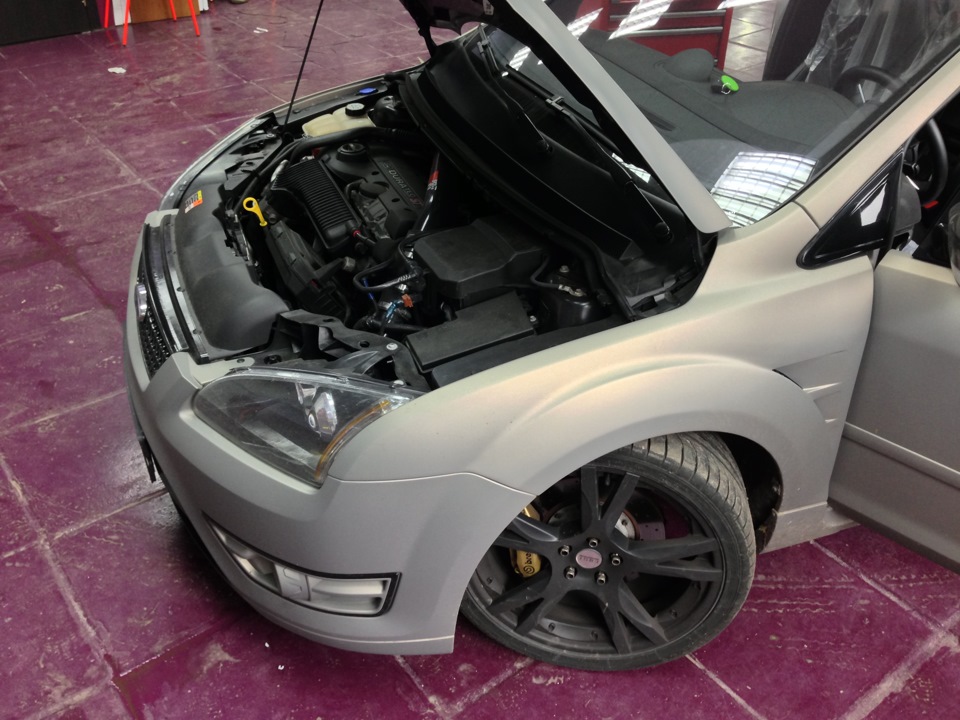

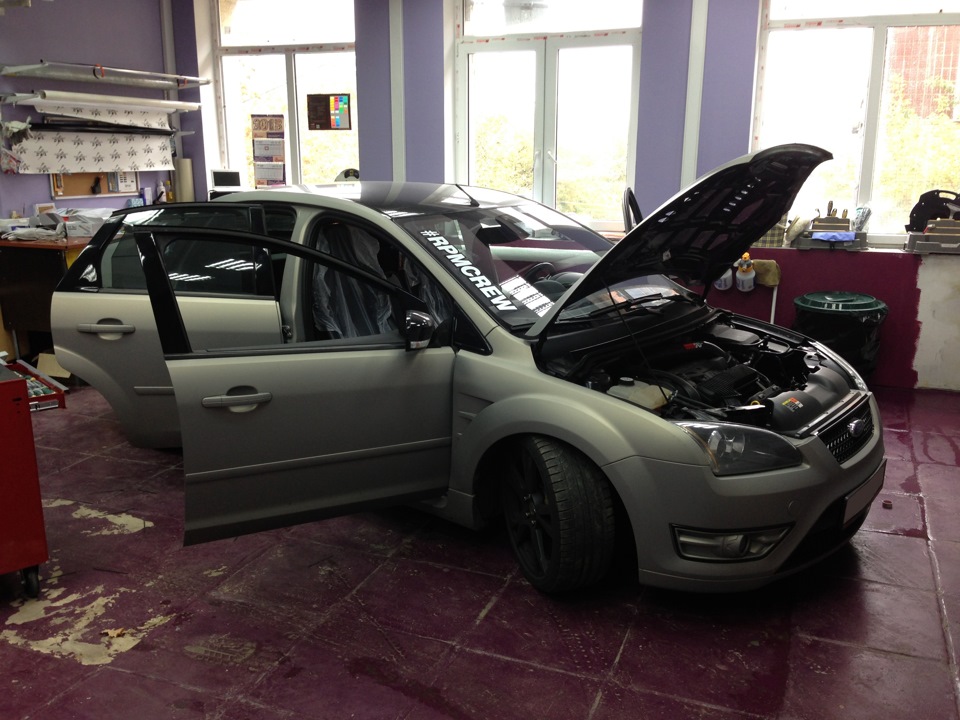

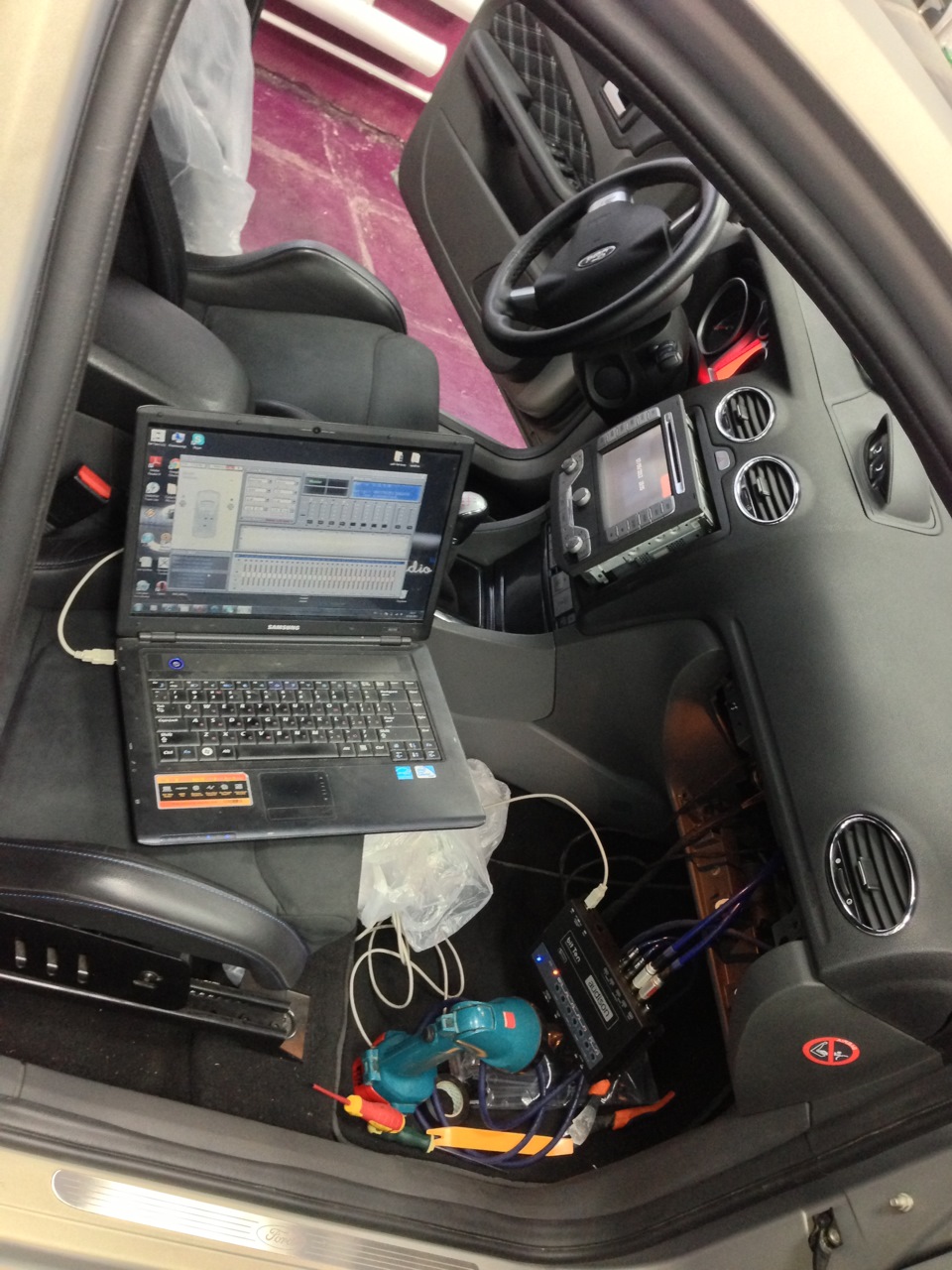

Ребятам надо отдать должное, занимались машиной целый день, были проблеммы, но все было решаемо и естественно решено!

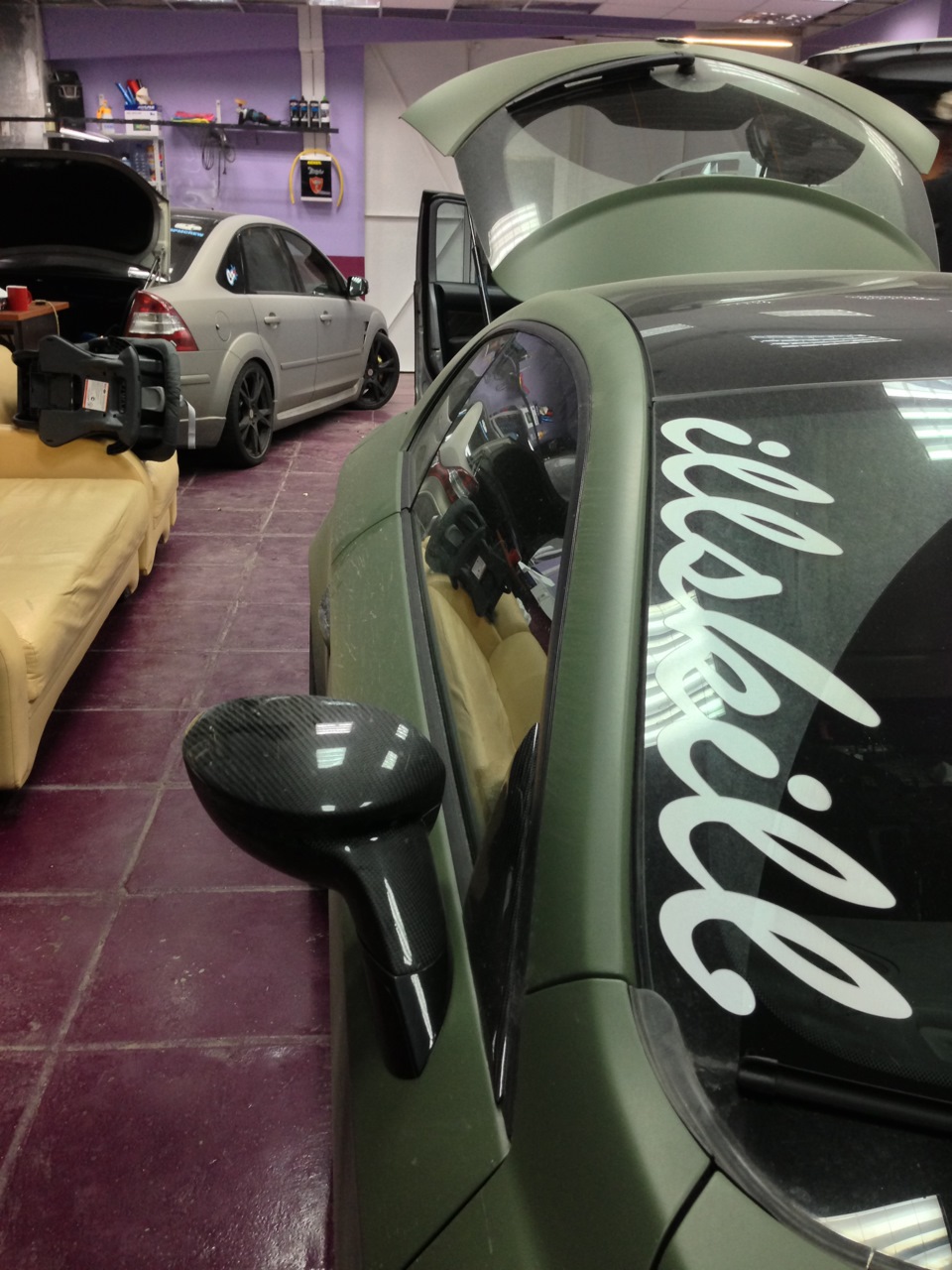

Так же у Антона стоит Brera Anton-Brummen : шикарное исполнение в карбоне деталей! самому захотелось подчеркнуть настоящим карбоном детали своей машины!)

Что мы получили на выходе:
честно сказать не совсем то, чего ожидал (дело не проделанных работах (они как всегда на высоте, спасибо коллективу студии Fat-Tony), а наверное в подборе комплектующих и … пришел к выводу если уж делать нормально играющую систему, то необходимы:
а) подиумы под миды;
б) подиумы под твиттеры;
в) саб.

Эта мысль засела у меня костью в мозге. Будем решать вопрос и, думаю что Антон мне в этом поможет!

Помимо процессора были установлены:
камера заднего вида
антенна gps
спаяна обратно проводка под usb в подлокотник (однако, флешку читает, видит треки, но музыка не воспроизводится. будем искать косяк)

обо всем чуть подробнее:

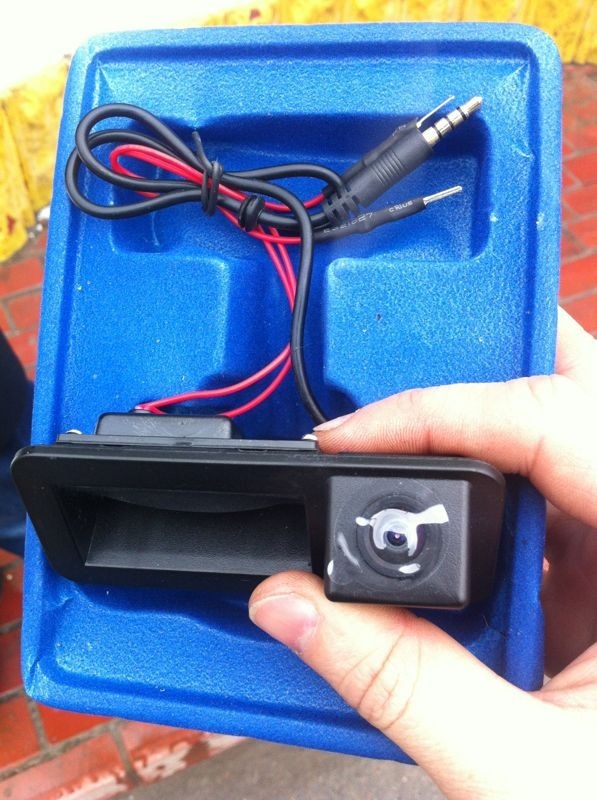

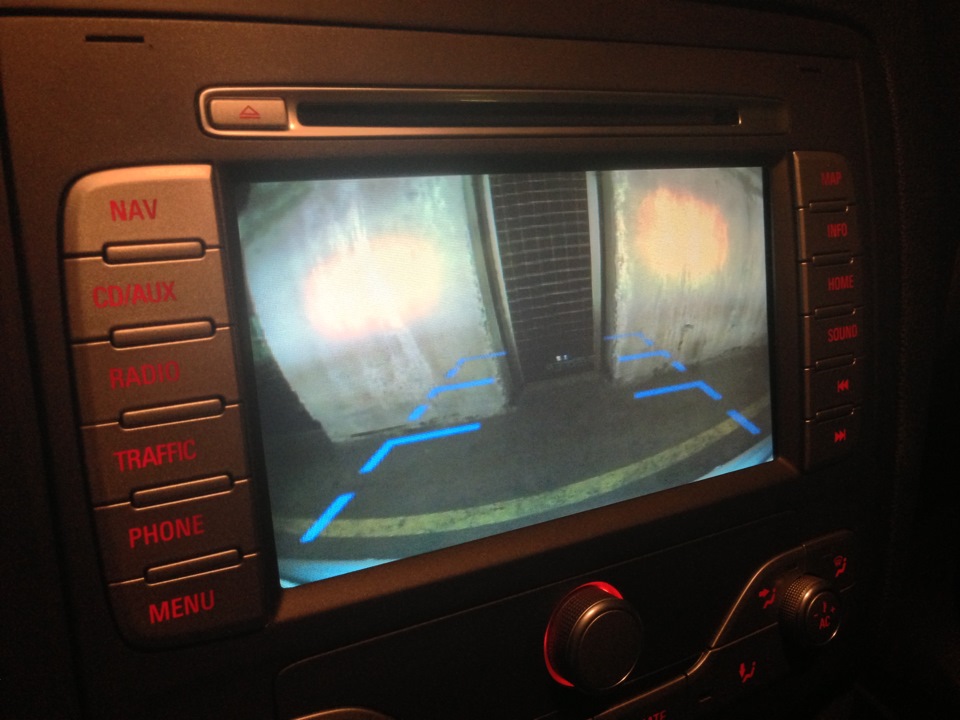

Камера:

камера была выбрана с кнопкой, т.к. такое расположение камеры, нежели в подсветке номера или где в другом месте, дает наиболее правдивое изображение, находясь почти прям по центру машины.
с установкой камеры возникли проблемы:
подключив камеру через самодельных переходник с fakra к ГУ камера отказалась работать. Я уже было забыл про данный девайс, но Антон не сдался:
проверил её работоспособность на телевизоре — живая! было принято решение сделать разъем fakra сразу на проводе от камеры, без переходников. Сказано — сделано! все работает!

READ  Совкомбанк мой помощник как подключить

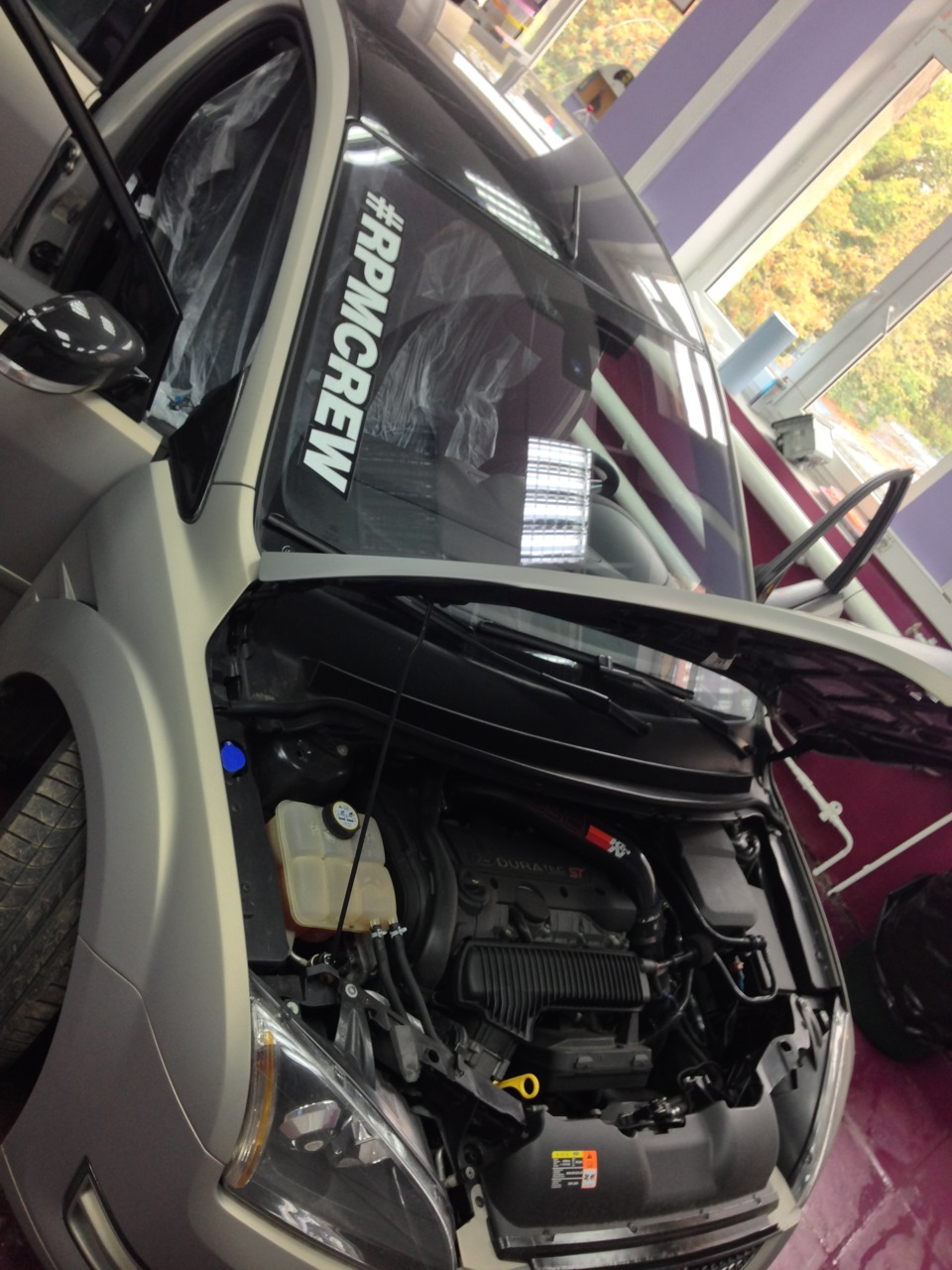

Вот как-то так прошел очередной субботний день у быстрого седана)

Источник

Volkswagen Touareg 2014: как правильно и дешево добиться хорошего звучания от штатной магнитолы

Работа: Volkswagen Touareg NF

Дата: 07 Ноября 2017

Volkswagen Touareg 2014: как правильно и дешево добиться хорошего звучания от штатной магнитолы

Так как работа, представленная ниже, набрала популярность еще в процессе, а актуальность вопроса о модернизации штатной системы в Volkswagen Touareg поднимается по многу раз на форумах, описание данной работы мы представим сразу по пунктам, максимально кратко и ясно раскрывая последовательность:

1. Штатная аудиосистема Volkswagen Touareg ужасна, это слышат многие.

2. Поменять штатную магнитолу Volkswagen Touareg не представляется возможным, т.к. штатная магнитола отображает информацию о работе парктроников, настройках фар, замков и пр. Существуют китайские подвальные решения, но, раз вы зашли на этот сайт, мы не будем обсуждать заранее бракованную продукцию.

3. Ужасное звучание штатной системы можно разложить на три составляющих:

— Сигнал на выходе с магнитолы

— Сигнал на выходе со штатного усилителя

— Качество штатных динамиков

— Физическое расположение штатных твитеров

4. Все вышеперечисленные пункты можно довольно легко и дешево победить, понятно, что до определенной степени.

5. Исковерканный сигнал с штатной магнитолы мы подаем на аудиопроцессор Audison Bit Ten D (Helix DSP, JLAudio TWk). Это довольно дешевый, но фирменный и качественный продукт, способный решить большинство наших проблем.

— Если входной сигнал оказался изначально подвержен предварительной фильтрации для разных каналов и содержит предыскажения тембра, внятный аудиопроцессор (не mdlab) способен выровнять его до полного диапазона частот без предыскажений.

— Аудиопроцессор не создает проблем для работы штатного усилителя, имитируя наличие штатных динамиков на его выходах.

— Аудиопроцессор включается сам и включает новые внешние усилители при появлении сигнала, т.е. если вы включили на штатной магнитоле радио или диск или USB накопитель, то процессор мягко включился и все заработает без щелчков и помех, если вы вышли из машины и закрыли ее, процессор выключится и погасит за собой внешние усилители.

— Аудиопроцессор позволяет создавать поканальное подключение фронтальных динамиков. Это означает, что с учетом искаженного, но уже выровненного сигнала, мы, настраивая систему по одному динамику, (левая пищалка-правая пищалка-левый мидбас-правый мидбас) сможем выделить частотный диапазон для каждого динамика таким образом, чтобы не только максимально точно и ровно настроить всю систему в целом, но и избежать слышимых искажений, которые, пусть уже и частично, но все же попали в новую систему из штатной магнитолы.

READ  Как подключить блютуз гарнитуру к телевизору самсунг

— Аудиопроцессор имеет дополнительные аналоговые и цифровые входы, кроме входов с штатной магнитолы, переключаться между которыми, вы сможете используя управляющую панель процессора. Панелька входит в комплект Audison Bit Ten D и Helix DSP и JLAudio TWk, имеет крайне малый размер и выглядит серьезно и дорого. Иными словами, если вам сейчас не интересно радио и MP3 файлы на жестком диске штатной магнитолы, вы можете одним нажатием переключиться на вход, к которому подключен, допустим, Iphone или аудиоплеер с цифровым выходом и получить полноценный звук с максимальный разрешением, такой, какой был бы, если бы мы установили в ваш Touareg магнитолу Alpine или Pioneer стоимостью от 1000 долларов.

— В идеальном случае, аудиопроцессор может и должен быть подключен НАПРЯМУЮ к оптической цифровой шине автомобиля Volkswagen Touareg через специальный конвертор, который удорожает схему на 13 000р (информация на октябрь 2015г). Такое подключение ПОЛНОСТЬЮ исключает искажения штатного сигнала, т.к. по цифровой шине он идет еще до обработки штатными “улучшайзерами”.

8. Сабвуфер. Нет, это не огромный «пушистый» ящик. Сабвуфер, необходимый для воспроизведения тех частот, которые не могут (из-за ограниченных габаритов) играть динамики в дверях, можно и нужно размещать в небольшой нише, слева в багажном отсеке. Более того, наш корпус исполнен так, что штатная обшивка не пострадала, т.е. при желании, вы можете легко снять сабвуфер-стелс и продать машину в первозданном виде. При всем этом наш корпус изготовлен не из смолы, а из дерева, по специальной технологии, позволяющей повторять плавную геометрию обшивок без потери жесткости, надежности, демпфирования и герметичности.

Фотоотчет начинается с головы, т.е. с управляющей панели процессора и способа и вида ее установки:

Volkswagen Touareg 2014: как правильно и дешево добиться хорошего звучания от штатной магнитолы

Источник

Сообщества › Автозвук › Блог › Audison Bit ten + Aptx HD+ Usb audio+Toslink

Если сравнить внутренний мир процессоров bit ten и bit ten D, то мы обнаружим, что единственное отличие заключается в дополнительном платке с оптикой и выходами AD/AC Link на усилители. Плюс пульт.
Если Full DA (полностью цифровой тракт) нужен единицам, то оптика в Bit ten за недорого пригодилась бы многим.
А если пойти еще дальше и в части входных интерфейсов попытаться превзойти процессоры Helix, а ценой уложиться в стоимость родного пульта DRC на вторичке.
Что есть у Helix в дополнительных модулях, которые стоят дороже чем Bit ten с рук:
Bluethooth 3.0 на чипе Rayson ВТМ720L (анонсирован в 2012 году), Aptx HD еще в стадии техзадания;
Usb-audio на чипе Bravo SA9227 (16/24/32bit и до 384KHz, наверно достойно играет).

READ  Как подключить динамики к телевизору через гнездо наушников

Ну и понеслось…

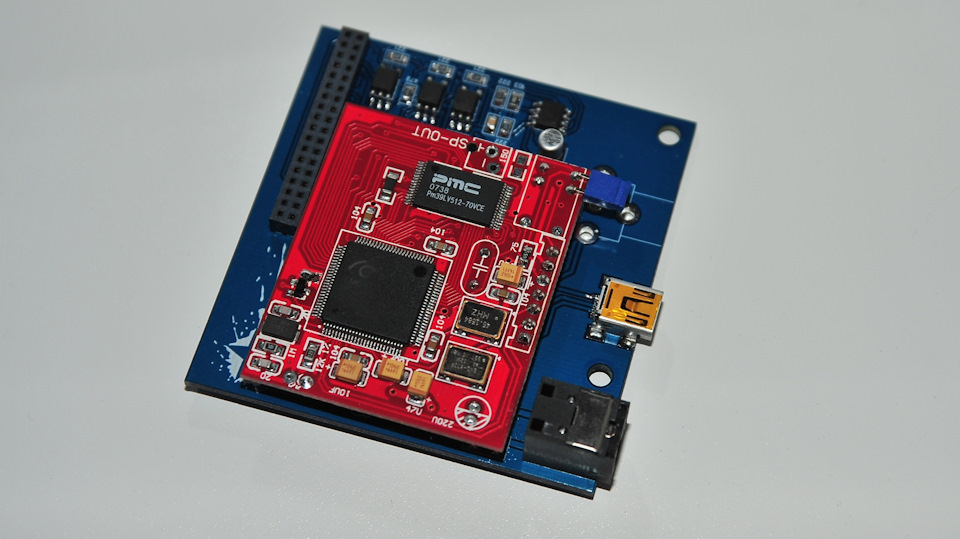

Я переработал плату с Toslink, которая стоит в Bit ten D, выкинул все лишнее добавил модуль на чипе CSR8675 Bt 5.0 (Aptx HD), плату usb-audio на чипе CM6631a (24bit/192 кГц) и коаксиальный вход.
Получилось вот так:

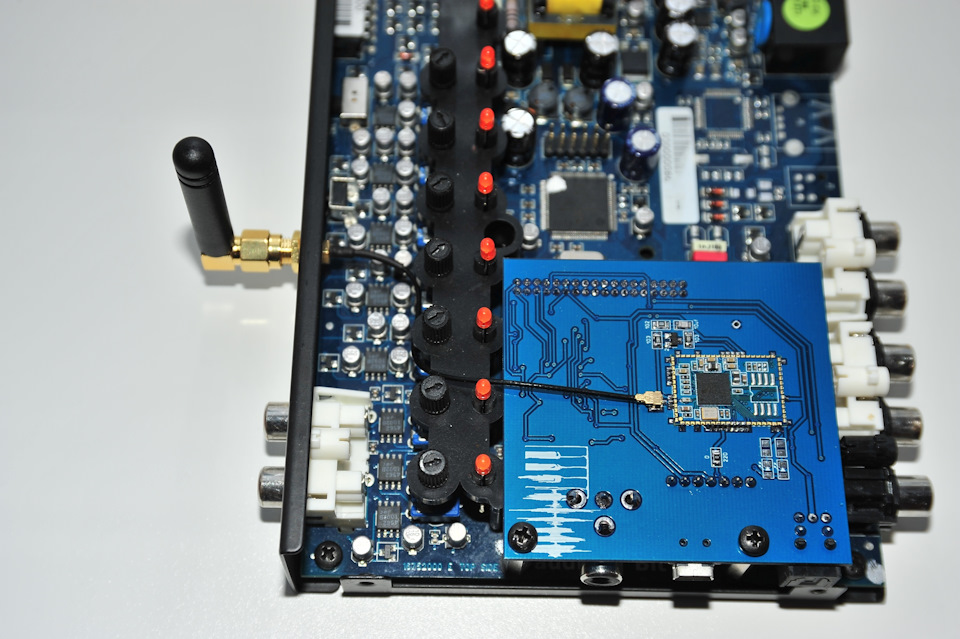

При установке в процессор это выглядит так:

Программно процесс модернизации не сложен и заключается в прошивке процессора штатной прошивкой от bit ten D после установки в него этой платы.
Кратко: установка платы – прошивка–перезагрузка проца = оптика появляется в доступных источниках.
Учитывая, что очень скоро у всех на телефонах будет Android 8.0, который поддерживает Aptx HD с битрейтом 576 kbps, то по удобству использования смартфон с блютус в качестве источника наверно займет первое место. Сел в машину, телефон сам подключился, нажал play и играет, при необходимости воткнул наушники и слушаешь музыку в метро. Aptx на android 7.xx тоже возможен, но без танцев с бубном не обойтись.

Как всем этим рулить?

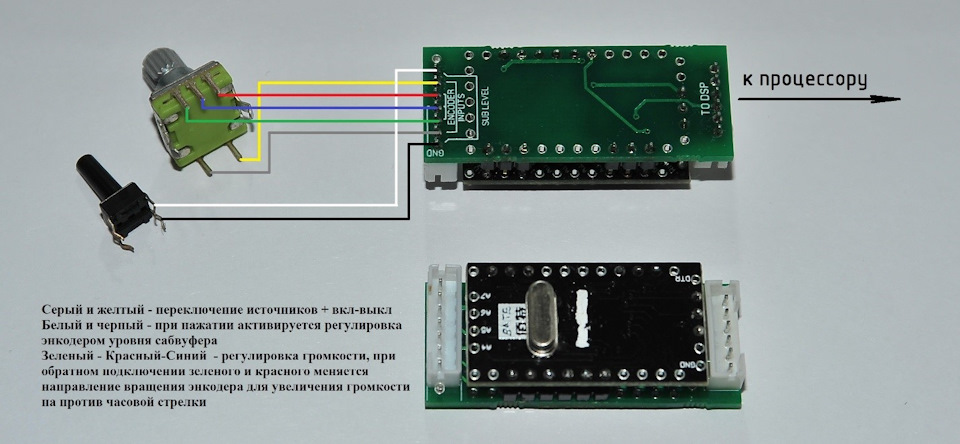

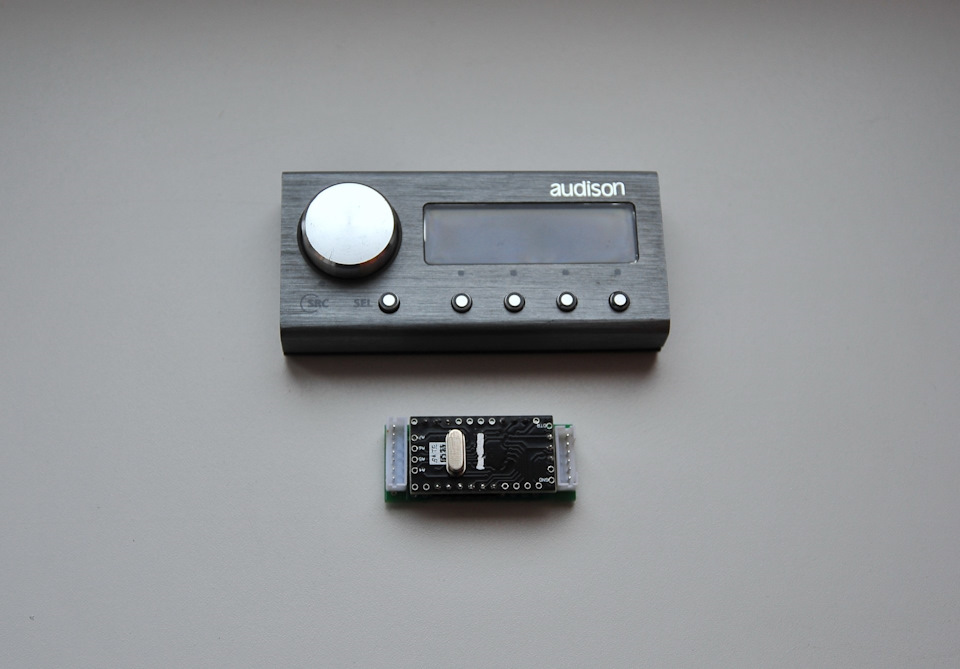

Сделал пульт, без дисплея. Поверьте, на слово, отсутствие дисплея — это не проблема.
У меня в Мазде 2 года пульт подключен к правому энкодеру штатного ГУ. Левой ручкой регулируется громкость ГУ, а правая рулит громкостью процессора, а родной пульт лежит дома.

На пульте реализованы самые нужные функции штатного, а именно:
1. выбор источника сигнала (двойной-клик по энкодеру+пауза 3сек = следующий источник);
2. регулировка громкости;
3. регулировка уровня громкости сабвуфера (нажатие на дополнительную кнопку + поворот энкодера);
4. вкл/выкл процессора;
5. пульт работает с Bit ten, Bit ten D, Bit One, Hertz H8 Dsp
6. очень вероятно будет работать с Bit play HD и Bit One HD, но не проверял.
Пульт можно скрытно установить и исключить чужеродные элементы из интерьера салона.

В итоге, установка данной платы – это лучшее, что может случится с вашим процессором с момента его выпуска. Относится также и к bit ten D.
Все это протестировано и стабильно работает во всех комбинациях.
