B-control deejay bcd3000, Элементы управления и соединения – Инструкция по эксплуатации Behringer bcd3000
Страница 6
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ
В этой главе приведено описание различных элементов управления BCD3000. Подробно разъясняется назначение всех
регуляторов и разъемов и даются полезные указания по их использованию.

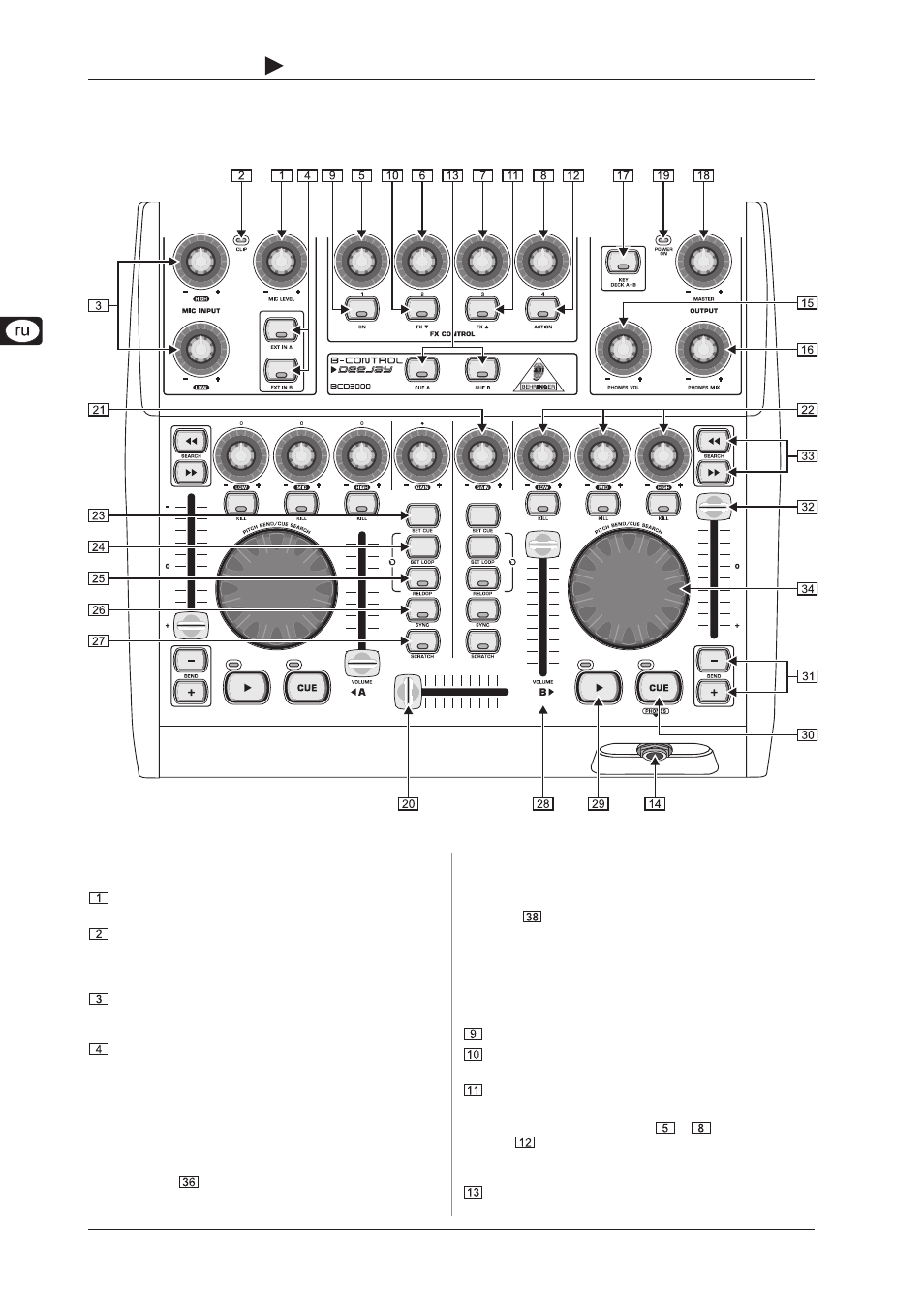

Рис. 3.1: Элементы управления
3.1 Органы управления
Секция входа с микрофона (MIC INPUT)
Регулятор MIC LEVEL задает громкость сигнала
микрофона.
Светодиод CLIP-LED загорается, если сигнал с
микрофона очень высокий и возможны искажения. В
этом случае нужно немного повернуть регулятор MIC
LEVEL в обратную сторону.
Секция входа с микрофона имеет 2-полосный
эквалайзер (EQ HIGH для высоких тонов и EQ LOW
для басов).
XT IN A / EXT IN B Вы устанавливаете
источник входного сигнала. Если кнопки не
нажаты (светодиоды не горят), воспроизводятся
сигналы, поступающие соответственно от деки
A или B программы TRAKTOR 3 LE. При нажатии
на кнопки (светодиоды горят) аналоговый
входной сигнал BCD3000 подается на
соответствующую деку программы TRAKTOR. В
деке A может воспроизводиться сигнал входа
Phono A
или микрофонный сигнал. В деке B
будет слышен сигнал, поступающий н
Входной источник для деки A выбирается в панели
управления (только Windows) или посредством команд
MIDI. Входной источник для деки B устанавливается
на обратной стороне прибора (переключатель Phono/
Line
Секция FX CONTROL
В этой секции Вы можете устанавливать и регулировать
эффекты для BCD3000. В инструкции к программе
TRAKTOR 3 LE (PDF-файл в папке TRAKTOR 3 LE >
«Documentation») Вы можете прочитать, какие эффекты
находятся в Вашем распоряжении.
Кнопкой ON активируется секция эффектов.
С помощью кнопки FX W вы можете перейти к
предыдущему эффекту.
С помощью кнопки FX V вы можете перейти к
последующему эффекту.
При этом четырем регуляторам
могут быть присвоены различные функции в
зависимости от установленного эффекта.
С помощью кнопок CUE A и CUE B Вы можете
предварительно прослушать деку A или B: при
Источник
B-control deejay bcd3000 – Инструкция по эксплуатации Behringer bcd3000
Страница 9
4.2 Control Panel (только Windows XP)
На панели управления можно сделать некоторые общие
настройки BCD3000. Панель управления устанавливается
в системе при инсталляции драйвера и подключении и
включении BCD3000. Для того, чтобы открыть программную
панель управления нажмите на значок контрольной панели
BCD3000 на панели задач внизу справа.
На панели управления можно сделать следующие основные
настройки:
Выбор GLOBAL MODE:
Если здесь выбрано STANDARD, то на странице ASIO (см.
далее) можно задать только источник входа для IN A (Mic
или Phono A) и латентность драйвера. Соответствие
выходов установлено следующим образом:
каналы 1-2 всегда ведут к MASTER OUT,
каналы 3-4 всегда ведут к PHONES OUT.
Кроме того, действия в MIDI у BCD3000 иные, чем в режиме
ADVANCED (см. далее). В режиме ADVANCED имеются к
тому же все возможности выбора в окне ASIO.

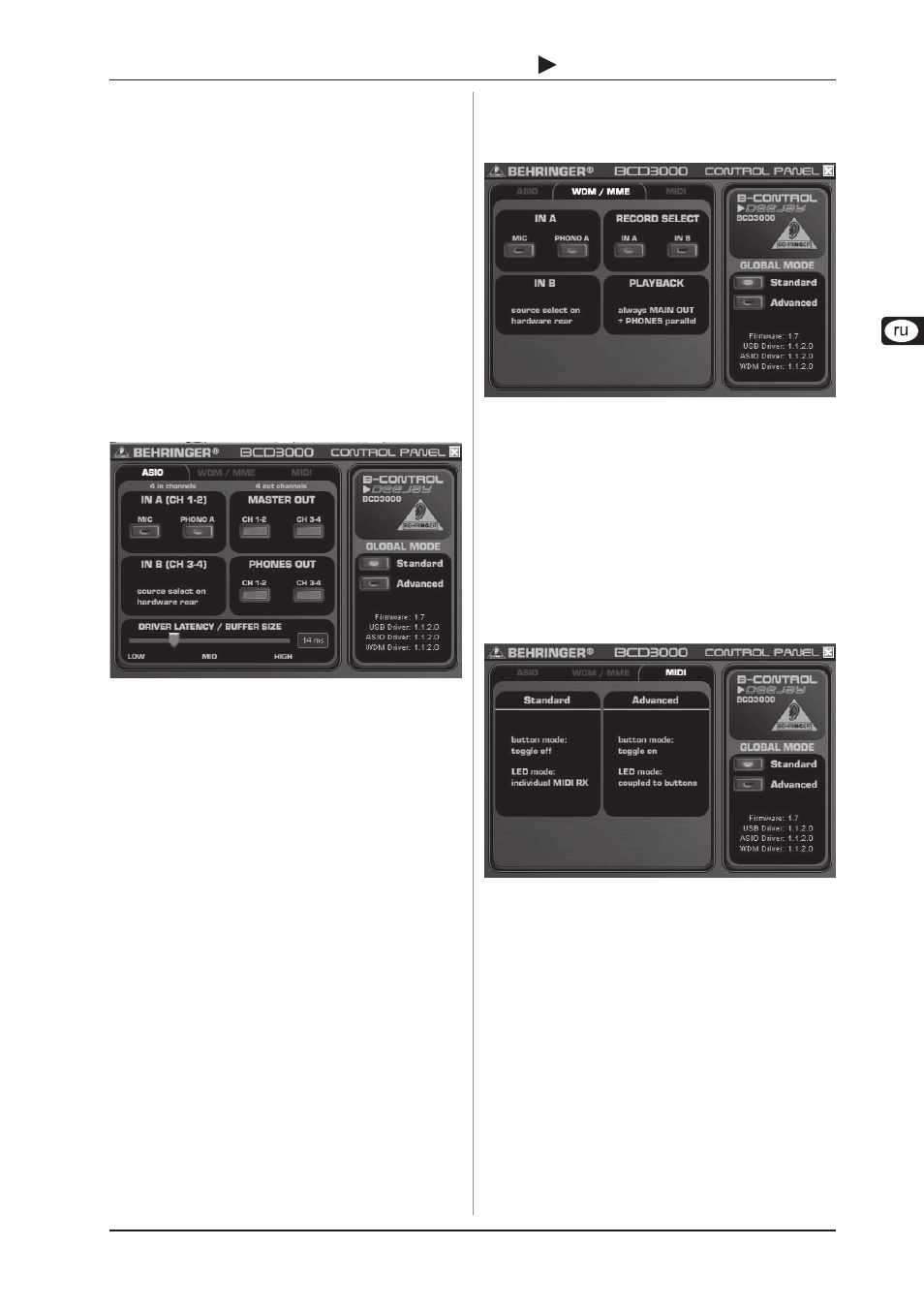

Рис. 4.2: Окно ASIO панели управления BCD3000
Здесь устанавливаются все параметры для ASIO-
драйвера. Почти все профессиональные музыкальные
программы используют ASIO, в том числе и TRAKTOR 3 LE.
Можно выбрать только одну программную кнопку на поле.
В поле IN A (CH 1-2) выбирается источник входа, который
по каналам 1-2 ведет к компьютеру (Record).
В секции MASTER OUT каналы воспроизведения CH 1-2
или CH 3-4 могут быть выбраны для главных выходов
(Playback).
Для гнезда наушников в поле PHONES OUT могут быть
выбраны каналы воспроизведения CH 1-2 или CH 3-4
(Playback).
Под Driver Latency задается латентность для оптимального
согласования производительности компьютера. Если
установить регулятор на “low”, то получается оптимальное
значение реакции BCD3000, но слишком высокая нагрузка
на компьютер. Это может в экстремальных случаях
привести к треску и перебоям аудиосигнала. В средней
позиции (“mid”) достигается хороший компромисс между
системной загрузкой компьютера и временем реакции
BCD3000. При выборе высокого времени латентности
(“high”) можно без проблем работать на медленных
компьютерах.
воспринимаются большинством людей.
Латентность, равная 0, при проходе аудиосигнала
через компьютер технически невозможна.
Рис. 4.3: Окно WDM/MME панели управления BCD3000
Драйвер WDM/MME можно использовать, если программное
обеспечение не поддерживает ASIO (например,
большинство программ Media Player).
Для двухканальной записи можно под RECORD SELECT
выбирать между входами IN A и IN B BCD3000.
При выборе IN A в левом поле можно задать, какой сигнал
будет приниматься: фоно или с микрофона.
PLAYBACK этого типа драйвера всегда только стерео
(канал 1-2); поэтому гнезда MASTER OUT на задней
стороне прибора и гнездо PHONES на передней панели
проводят всегда одинаковый музыкальный сигнал.
Рис. 4.4: Окно MIDI панели управления BCD3000
На странице MIDI не производятся никакие настройки. Но
на ней дается информация о различных режимах MIDI в
зависимости от выбранной GLOBAL MODE:
В режиме STANDARD кнопки находятся в состоянии
“Toggle off”, т.е. если отпустить нажатую кнопку, то
команда MIDI вернется к своему первоначальному
значению (как при отпускании кнопки на клавиатуре).
В режиме STANDARD все светодиоды могут включаться
и выключаться отдельно на принимаемую команду MIDI.
В режиме ADVANCED кнопки работают в так называемом
состоянии “Toggle on”, что означает: нажать один раз =
“включить”, нажать еще раз = “выключить” функцию MIDI
(аналогично выключателю освещения).
В режиме ADVANCED действие светодиодов кнопок
связано с самими кнопками, если светодиод горит =
“функция включена”, светодиод не горит = “функция
выключена”.
Источник
Инструкция по эксплуатации Behringer bcd3000
Страница 3
5.4.1 Возможности маршрутизации
5.4.2 Возможности маршрутизации
5.4.3 Возможности маршрутизации
Просим Вас иметь ввиду, что слишком громкий
звук может повредить как Ваш слух, так и
наушники. Поэтому перед включением прибора
поверните ручку регулирования уровня звука
MASTER до упора влево. Постоянно следите за
тем, чтобы громкость была умеренной.
Благодарим за доверие, оказанное нам при покупке
четырехканального аудиоинтерфейса B-CONTROL.
BCD3000 является прекрасным дополнением к практически
любому DJ-приложению и позволит Вам создать
эффективный виртуальный микшерный пульт
(программное обеспечение TRAKTOR 3 LE входит в
комплект поставки). Несмотря на свой компактный формат,
он включает в себя полноценный встроенный аудиомикшер
с 24-битными аналого-цифровыми и цифро-аналоговыми
преобразователями, Full-Speed USB аудиоинтерфейс,
высококачественный микрофонный предусилитель, 3-
полосный kill-эквалайзер в каждом канале, сверхточные
фейдеры, плавный кроссфейдер и функцию Talkover.
BCD3000 оснащен двумя первоклассными Phono-
предусилителями, один из которых может быть
переключен на CD-вход. Высококачественная секция
наушников предлагает Вам функцию PFL и возможность
прямого прослушивания выходного Master-сигнала.
Интуитивно понятное расположение элементов управления
Start/Stop, Cue, Loop и Pitch-Bend обеспечивает простоту и
удобство пользования. Для управления секцией эффектов
предусмотрены четыре регулятора и кнопки. Оцените мощь
современных компьютеров в сочетании с возможностью
доступа в реальном времени к цифровым звуковым файлам
различного формата!
Данная инструкция должна, в первую очередь,
познакомить Вас с элементами управления
устройства и всеми его функциями. После
прочтения инструкции сохраните её для того,
чтобы в случае необходимости вновь к ней
обратиться.
1.1 Прежде, чем начать
Усилитель B-CONTROL тщательно упакован на заводе так,
чтобы он не пострадал при транспортировке. Если
картонный ящик, тем ни менее, повреждён, то следует
немедленно проверить прибор на отсутствие внешних
повреждений.
При наличии повреждений НЕ посылайте прибор
обратно в наш адрес, а в первую очередь
незамедлительно сообщите об этом Вашему
продавцу и транспортной фирме, так как в ином
случае Вы теряете право на компенсацию ущерба.
Для оптимальной защиты усилителя во время
транспортировки мы рекомендуем использовать
чемодан.
Всегда пользуйтесь оригинальной упаковкой во
избежание повреждения прибора при его
хранении или транспортировке.
Не позволяйте маленьким детям без надзора
играть с прибором или упаковочными
материалами.
Все упаковочные материалы должны
ликвидироваться способом, безопасным для
окружающей среды.
1.1.2 Ввод в эксплуатацию
Во избежание перегрева прибора обеспечьте достаточный
приток воздуха к нему и не размещайте прибор рядом с
отопительными устройствами.
Прибор подсоединяется к сети с помощью поставляемого
сетевого кабеля для приборной розетки. Кабель
соответствует всем требованиям безопасности.
