Лада 2114 ❄❄❄Снежная королева❄❄❄ › Бортжурнал › #2 Установка внутренней антенны BOSCH Avtofun PRO

Сегодня приобрел себе внутреннюю антенну BOSCH. До этого пользовался антенной установленной на крыше, её установил прошлый владелец, только вот толку от нее было мало, мой город находится на приличном расстоянии от радио вышки и хороший приём эта антенна не обеспечивала.

Внутри коробки находится довольно хорошая инструкция по установке, а также сама антенна, салфетки, крепление и т.д.

Перед тем как приступить к установке нужно провести подготовительные работы. Вырезать из упаковки треугольник для правильного расположения антенны.

Протереть салфеткой входящей в комплект стекло, где будет расположена антенна.

Открутить солнце защитный козырёк с пассажирской стороны, который крепится на 2х саморезах и боковую декоративную панель, закреплённую 3-мя саморезами.

А также нижнюю боковую панель, прикрученную 5 саморезами. и вытащить магнитолу

Далее начинаем заниматься установкой антенны. Вставляем клейкую часть антенны в подготовленный треугольник, отклеить защитную плёнку, и приклеить его к лобовому стеклу.

Дальше производим установку усов антенны, в моём случае они будут находиться перпендикулярно друг другу. Если они слишком длинные их можно укоротить ножницами.

После проделанной работы устанавливаем на место саму антенну и закручиваем её саморезом входящим в комплект. Далее вставляем минусовой провод от антенны в отверстие для самореза который крепит козырек. Черный провод питания антенны прячем под обшивку крыши и выводим сбоку.

READ  Как подключить интернет к psp street

Теперь устанавливаем назад боковую декоративную панель, пряча за неё провод. Прикручиваем 3-мя саморезами и опускаем провод вниз к нижней полке торпеды. Аккуратно размещаем провод между этой полкой и бардачком и выводим к магнитоле.

После этого подключаем антенну непосредственно к магнитоле в разъём для антенны. А провод питания усилителя антенны, подключаем к специально проводу в пучке от магнитолы, а моём случае это сине-белый, может быть синий. Главное чтобы было написано в схеме подключения магнитолы, что этот провод: выход +12 В на авт. антенну. тем самым антенна у нас будет работать не постоянно, а только тогда когда будет включена сама магнитола.

Затем, ставим магнитоллу на своё место, прикручиваем нижнюю боковую панель и наслаждаемся музыкой с радио!)

Источник

Daewoo Nexia › Бортжурнал › ► [66] Автомобильная антенна Bosch Autofun PRO. Установка

Маленькая инструкция по установке активной антенны на переднее стекло автомобиля.
Ловит не плохо. В принципе, чуть лучше родной антенны. Как альтернатива сойдет.

Стоит 700 рублей.

Вырезаем из коробки трафарет. Прикладывает в угол стекла, что бы выставить одинаковое расстояние.

Снимаем трафарет и приклеиваем на нужное место пластиковую крышку. На ней уже нанесен двухсторонний скотч.

При помощи входящих в комплект белых клейких полосок, выставляем ровное направление от края стекла, что бы ровно приклеить полосу антенны в обоих направлениях. Полоски после легко удаляются.

Минус я сделал под шуруп крепления козырька. Протягиваем кабель под потолок, и распуша немного кончик, закручиваем козырек на место. Главное, что бы шурупом вы проткнули кабель насквозь.

Кабель укладываем вдоль рамы под пластиком.

Плюсовой коннектор цепляем к плюсу от магнитолы. Достали ключ, потухла магнитола, и пропало напряжение на антенне.

READ  Как подключить две сети к одной сетевой карте

Удачи и хороших песен по радио.

Daewoo Nexia 2008, двигатель бензиновый 1.6 л., 109 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Daewoo Nexia, 2011

Daewoo Nexia, 2012

Daewoo Nexia, 2010

Daewoo Nexia, 2011

Комментарии 7

Была такая антенна на другой машине, только ставил её по центру стекла.

А что родная антенна совсем плохо ловит?

У меня она вообще ничего не довит

Может обрыв провода где-то?

Скорее всего да
Езжу с ауксом пока хватает
В планах альпайн 1 din с блютуз взять, поэтому не заморачиваюсь

А что родная антенна совсем плохо ловит?

Оно знаешь как получилось…Я ее и не ставил бы. Но мне казалось, что родная слабая, так как автопоиском каналы не находит, либо 2-3 всего. Ручным штук 5-6 могу найти. Этой антенной я нашел около 12 в ручном. И в чем прикол. Когда цепляешь старую антенну, эти 12 каналов так же хорошо играют. С шипением конечно, но они есть. Я так думаю, что у новой антенны усиление чуть лучше, за счет доп. питания. Поэтому она ловит лучше в ручном поиске.

Источник

KIA Cerato نگاه ترجمه › Бортжурнал › Антенна Плавник + BOSCH Autofun PRO

Всем доброго времени суток!
…И как вы уже поняли, речь пойдет о замене штыря на модный плавник. Есть три основных способа решить проблему замены штыревой антенны, на антенну плавник:

1) Установка плавника отдельно от антенны.
2) Установка плавника с усилителем приема от штыревой антенны.
3) Установка плавника с альтернативной антенной внутри.

Мне приглянулся вариант номер три.

По случаю чего была закуплена BOSCH Autofun PRO.

READ  Как подключить тарифный план супер плюс

Часть первая:
1) Выкручиваем пять болтиков крестовой отверткой и раскрываем плавник.

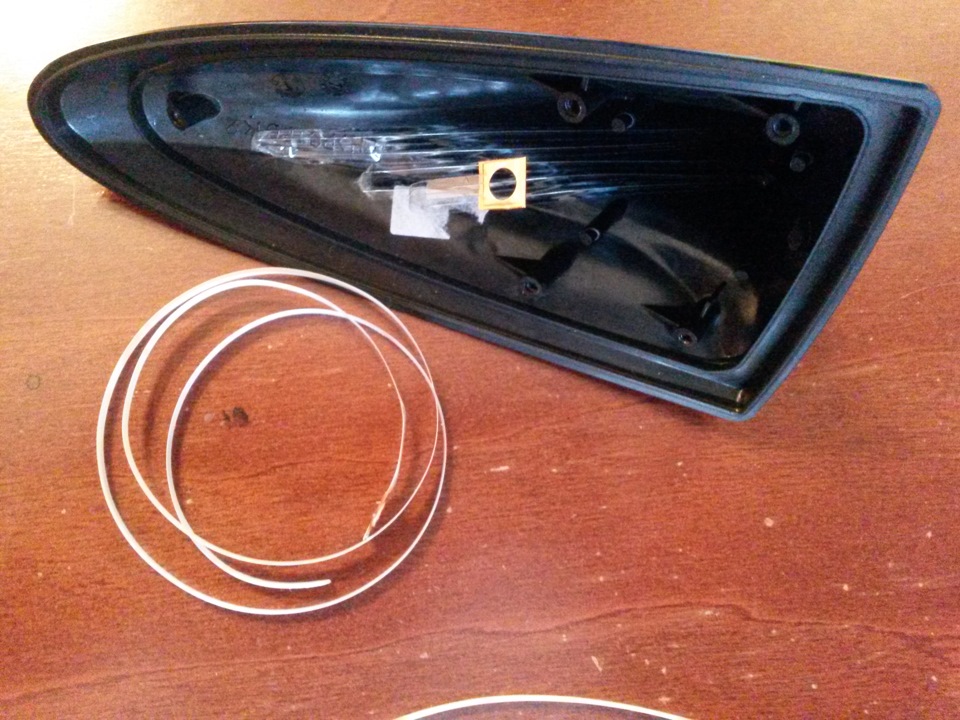

4) Далее присоединяем антенну к корпусу плавника.

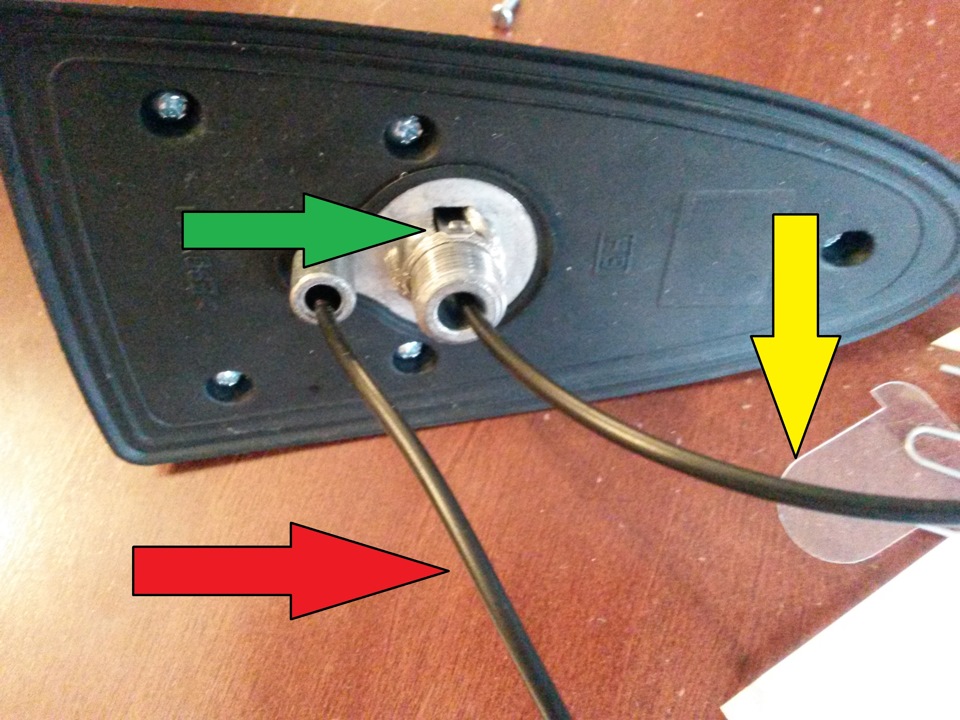

6) Продеваем провода через основание. Заземление, через отверстие сбоку, обматываем вокруг резьбы (зеленый). Fm, Am провод через основное от. (желтый). А питание через более маленькое от (красный)

Скажу следующее. Я сначала удивлялся почему не могу найти фоток, как выглядит процесс установки плавника на автомобиль. Теперь понимаю, процесс ну оооочень геморойный для такой фигни, желания и времени бегать с фотоаппаратом нет никакого.

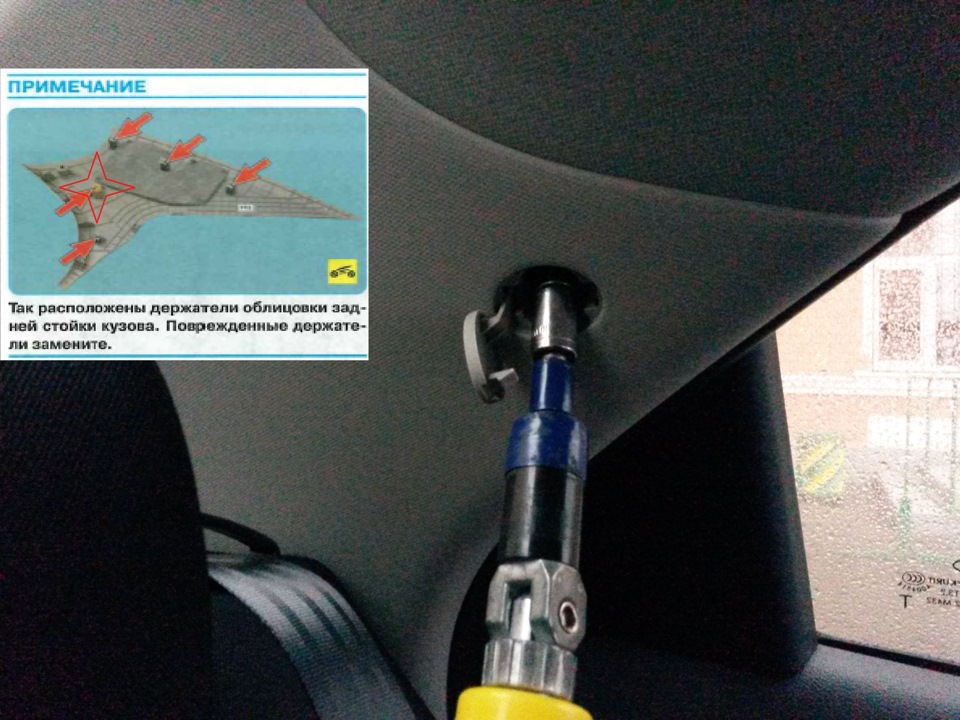

1) На панелях задних стоек есть крышечки с надписью «AIRBAG». Их плоской отверткой поддеваем, под ними по болту на 10. Выкручиваем, и подрываем верхнюю часть панели. С другой стороны тож самое.

4) Выдергиваем провода из антенны. Берем ключ на 19 и откручиваем крепежную гайку.

5) Затем, уже снаружи вытаскиваем полностью корпус штыревой антенны.

6) Далее устанавливаем плавник на место, не забываем про провода!

7) Гайкой (та которая до этого была) прикручиваем антенну к крыше.

8) Fm, Am провод накручивем на штекер, внутренний провод на центральную часть (синий), а внешний провод на нижнюю часть (оранжевый). Обязательно используем изоляционную летну, так, что бы провода не соединялись.

10) Включаем магнитолу и проверяем работоспособность антенны. Прием стал лучше? Да, значит всё работает!

11) Далее аккуратно прикрепляем потолок, ручки и задние стойки на места.

12) Выходим и любуемся результатом)))
