Инструкция по эксплуатации Alpine CDA-9855R RU

Страница 30

Подключение дополнительных источников (AUX) по схеме V-Link

AUX IN ON / AUX IN OFF (Заводская настройка)

Вы можете подключить звуковой сигнал теле/видео устройства, подсоединив
приобретенный дополнительно Ai-NET/RCA интерфейсный кабель (КСА-121В) или
универсальный терминал связи (КСА-410С) к данному устройству.
Вы можете установить название подключенного устройства, выбрав опцию AUX ON.

Для этого выберите название дополнительного устройства, перемещая палец влево
или вправо по сенсорной панели, после чего нажмите на сенсорную панель. В
случае подсоединения универсального терминала связи КСА-410С вы можете выбрать
2 названия дополнительных устройств.

С помощью КСА-410С допускается возможность подключения к RCA выходу 2-х внешних устройств.
Для этого с помощью кнопки SOURCE/POWER выберите режим AUX, а затем с помощью кнопки
BAND выберите требуемое устройство.

Подключение внешнего усилителя

POWER-IC ON (Заводская настройка) / POWER-IC OFF

При подключении внешнего усилителя мощности вы можете улучшить качество звука,
отключив питание встроенного усилителя мощности.

POWER-IC OFF: При активизации динамиков данная установка выполняется путем

соединения фронтального и тылового предусилителя системы с внешним
усилителем. В этом случае сигнал от встроенного в головной аппарат усилителя
на динамики не поступает.

POWER-IC ON: Сигнал на динамики поступает через встроенный усилитель.

В случае установки параметра выходной мощности в «OFF» звуковой сигнал на выходе системы
отсутствует.

Для возврата в нормальный режим нажмите на сенсорную панель в режиме настроечного меню
под установкой RETURN.

Если в течение 60 секунд не было выполнено ни одной операции, аппарат переводится в режим
нормальной эксплуатации.

Выбор общих настроек осуществляется в главном настроечном меню (SETUP) в шаге 3.

Воспроизведение данных формата МР3/WMA (PLAY MODE)

CDA-9855R:
CD-DA (Заводская настройка) / CDDA&MP3/WMA
CDA-9853R:
CDDA (Заводская настройка) / CDDA&MP3/WMA

На данном аппарате допускается воспроизведение дисков, содержащих записи формата
CD-DA è MP3/WMA. Однако в отдельных случаях (в частности, для некоторых
усовершенствованных CD) воспроизведение может быть затруднено. В этих случаях
вы можете выбрать режим воспроизведения только CD-данных: на дисках, включающих
в себя записи CD è MP3/WMA данных, осуществляется воспроизведение только блока

CD-DA: воспроизводятся только CD-данные
CDDA&MP3/WMA: воспроизводятся как CD-данные, так и файлы формата МР3/WMA.

Эту установку необходимо выполнить перед загрузкой диска. В тех случаях, когда диск уже загружен
в аппарат, извлеките его и выполните требуемую установку. (При использовании совместимого с
МР3 чейнджера компакт-дисков необходимо заменить диски).

Управление сигналом звукового подтверждения

BEEP ON (Заводская настройка) / BEEP OFF

Этот режим обеспечивает подачу звуковых сигналов различного тона, в зависимости
от того, какую кнопку вы нажали

Режим приглушения звука на время поступления вызова.

INT MUTE ON (Заводская настройка) / INT MUTE OFF.

При подключении внешнего устройства с функцией прерывания на время поступления
вызова аудио сигнал автоматически приглушается.

Установка для внешнего цифрового входа

D-AUX ON / D-AUX OFF (Заводская настройка)

В случае подсоединения к вашему аппарату поддерживающего Ai-NET цифрового звукового
процессора и не поддерживающего Ai-NET DVD-проигрывателя (DVE-5207) вы можете

наслаждаться 5.1-канальным объемным звуком, выбрав для установки D-AUX опцию ON.

После того, как для установки внешнего цифрового входа (D-AUX) была выбрана опция ON, выполните
настройку, описанную в разделе “Подсоединение совместимого с оптическим цифровым входом
звукового процессора и не поддерживающего Ai-NET DVD-проигрывателя”.

Используя кнопку SOURCE/POWER, выберите режим D-AUX и отрегулируйте уровень громкости и т.п.

В зависимости от типа подсоединенного звукового процессора, на выход может продолжать подаваться
звуковой сигнал DVD-проигрывателя даже при смене источника сигнала. В этом случае необходимо
выключить питание DVD-проигрывателя.

Отключение функции эквалайзера при подключении внешних устройств.

INT AUDIO ON / INT AUDIO OFF (Заводская настройка)

При подключении к данной системе внешних устройств и активизации установки DEFEAT
ON, на выход будет подаваться не искаженный цепью темброблока звук, т.е. для

настроек баса, высоких частот и МХ произойдет возврат к заводским установкам.

Источник

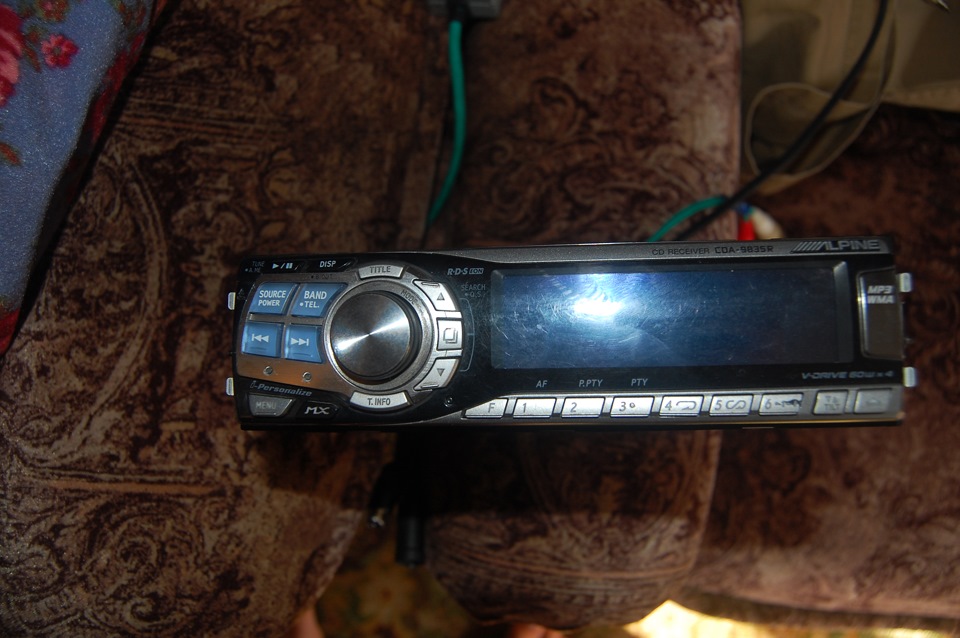

Toyota Land Cruiser Prado › Бортжурнал › Добавление Aux In в Alpine CDA-9835R

Итак прикупив машину и перегнав ее из Сызрани в Кемерово, я осознал что слушать радио и диски, которых на тот момент у меня не было, меня не вставляет. Но и менять некогда отичнейшую магнитолу ради ауксов и флешек- глупо. Тут-то меня и торкнуло сделать AUX. Начитавшись интернетов и наткнувшись в частности на вот эту статью: www.drive2.ru/l/867206/ Я подумал: Пффф. да тут дело на 10 минут. Сказано- сделано. Втыкаю и тишина 🙁 Почитал еще интернетов, я понял что этот мифический fullspeed разъем то ли определяет айфоны, то ли на него звук с этого айфона идет в цифре, короче несмотря на казалось бы верно выбранные контакты- тишина.

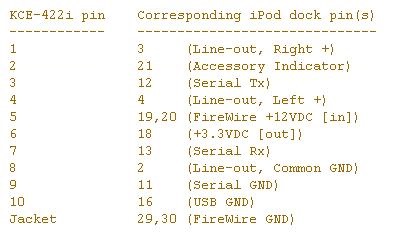

Опять таки на драйве нашел вот такую статью:
www.drive2.ru/l/6273708/

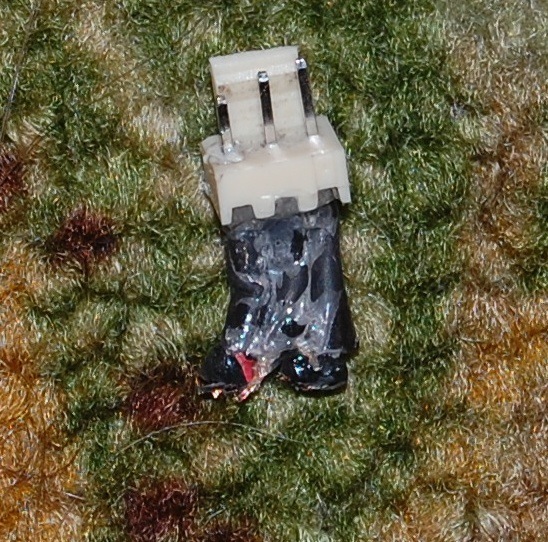

Спаял! Играет! Но держится он там откровенно фигово, на первой же кочке он оттуда вывалится.

А заливать клеем не вариант, так как уже заказал у товарищей китайцев типа заводской за 200р. Но ждать месяц тоже не вариант.
Решил пойти по сложному пути. Подпаять провод к плате. Итак приступаем к разборке.

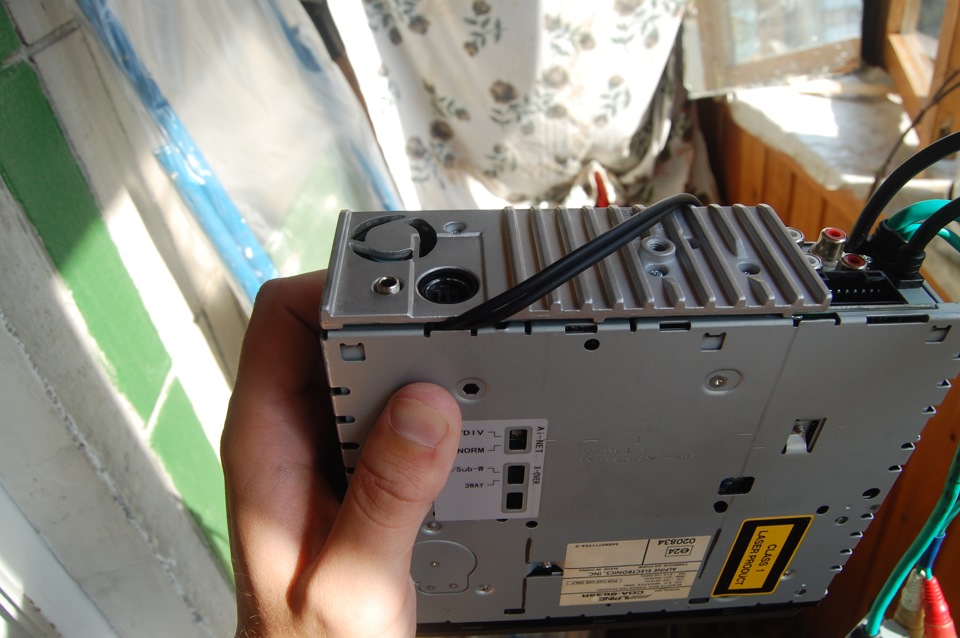

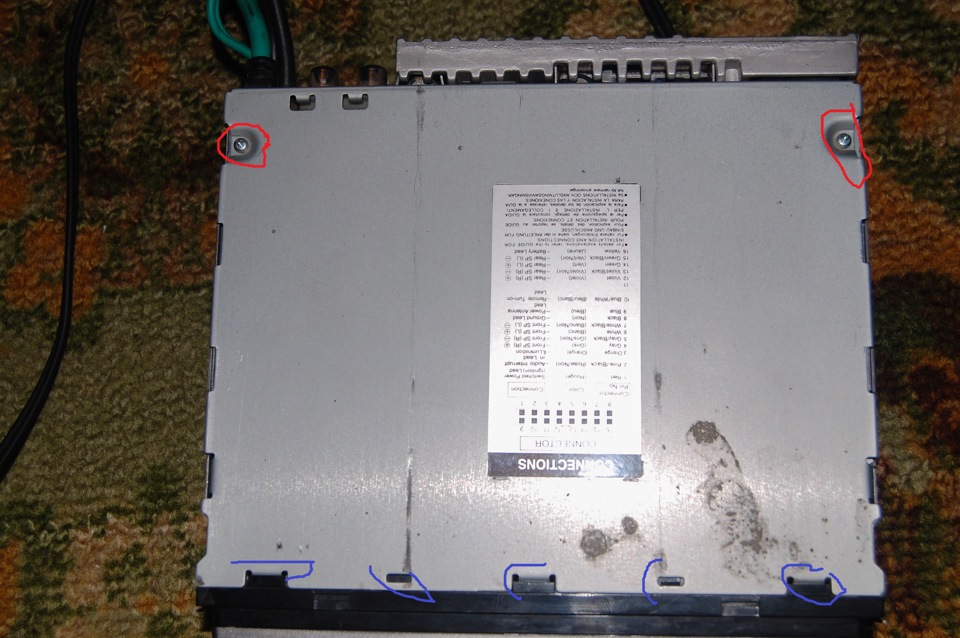

Скручиваем верхнюю крышку- винты помечены красным. И нежно выдергиваем, приподнимая зад, чтобы не сломать защелки обозначенные синим.

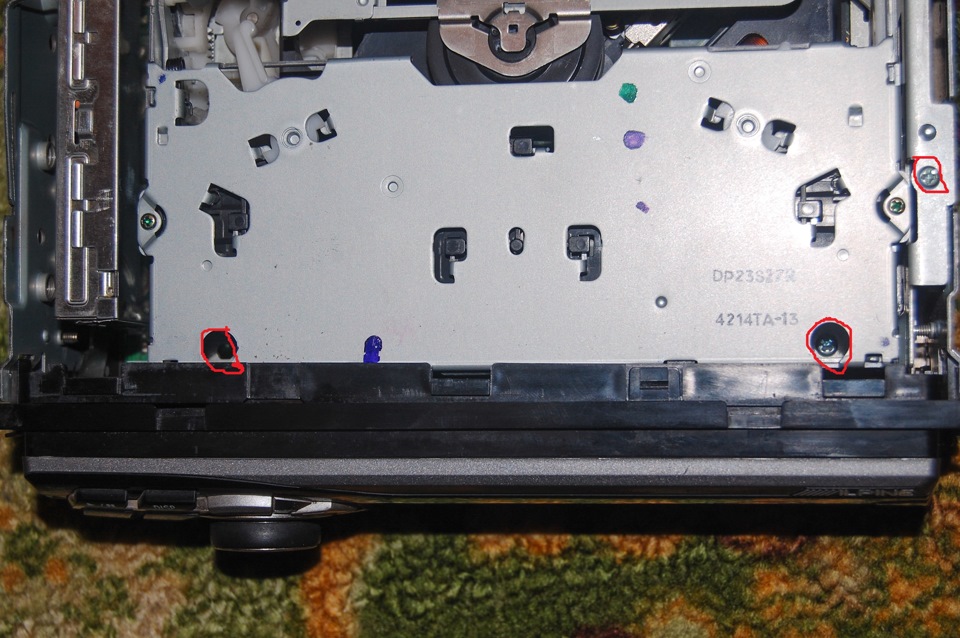

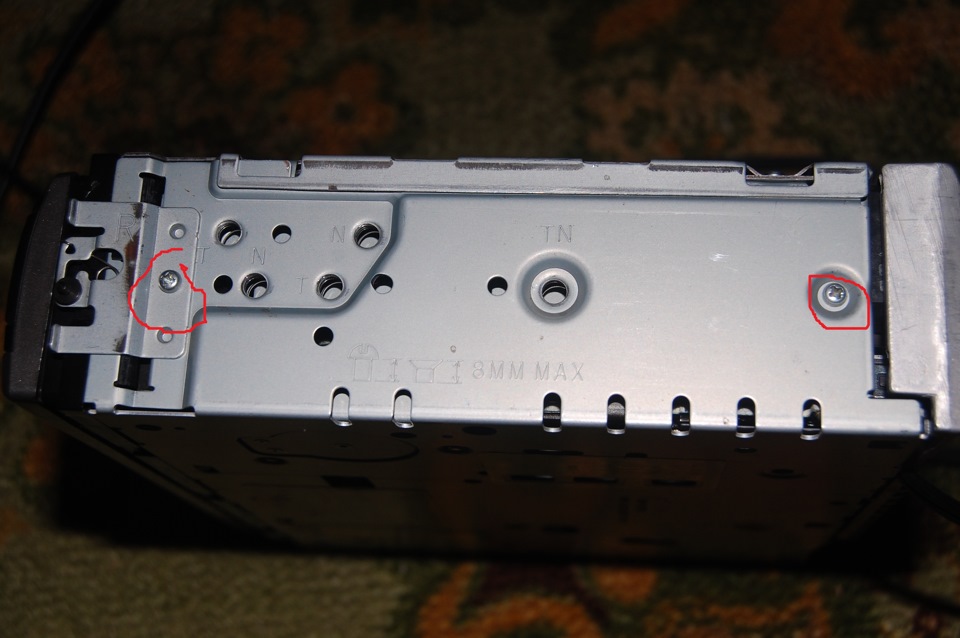

Выкручиваем винты сбоку:

Винты на радиаторе и вообще на задней стенке трогать ну нужно! Я их по дурости открутил, оказалось что радиатор прекрасно снимается вместе с основной платой.

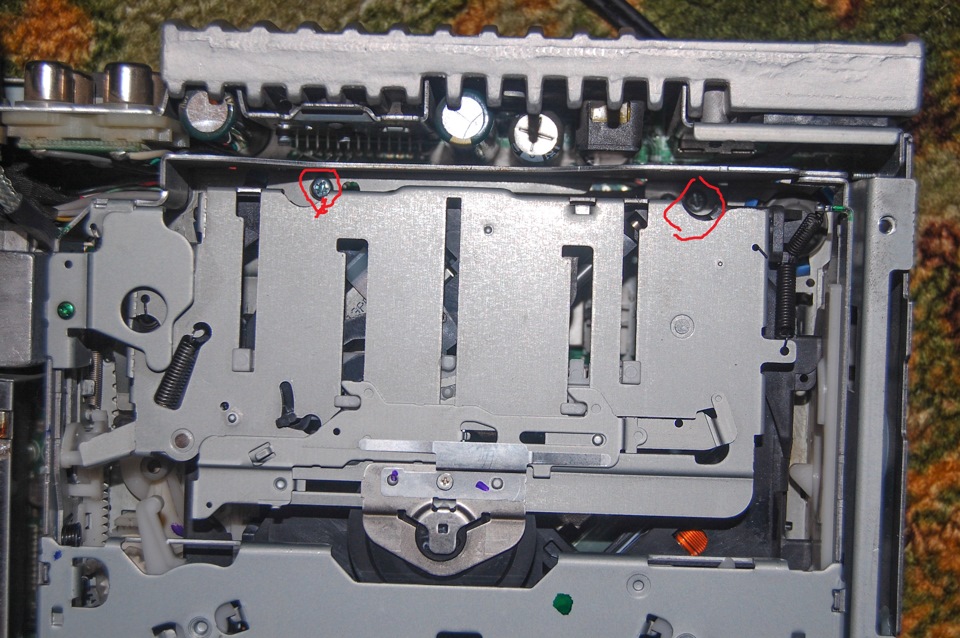

Итак сняв крышку, нам придется снять модуль компакт дисков. Ничего страшного в нем нет, если его именно снять, а не пытаться разобрать. 5 винтов и 1 шлейф. Будет шикарно, если у вас будет отвертка с подмагничиванием. Потому как винты упрятаны в глубине. И если вытряхнуть их оттуда проблемы не составит, то вот при сборке запихивать их туда я подзамучился. Но к делу. Тут три:

Далее аккуратно приподнимаем модуль дисков и освобождаем из зажима шлейф. С какой стороны вы это сделаете- дело ваше. Я снимал со стороны модуля дисков.

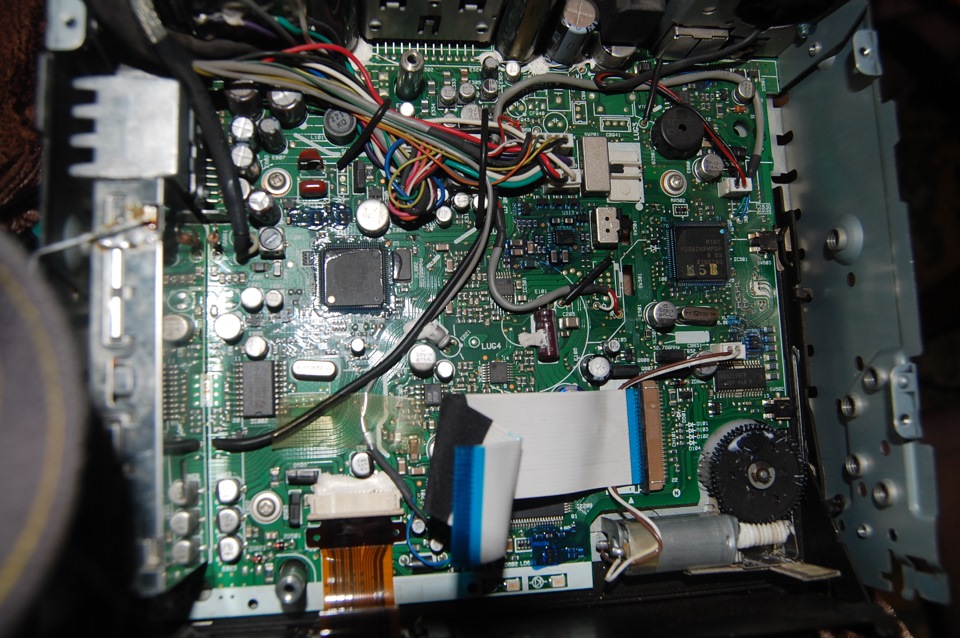

После снятия я получил такую картину:

Далее включаем паяльник и пока он греется откручиваем 4 винта обозначенных красным. Отсоединяем два шлейфа обозначенных голубым. И когда паяльник хорошо прогрет отпаиваем и временно отгибаем контакт заземления обозначенный сиреневым.

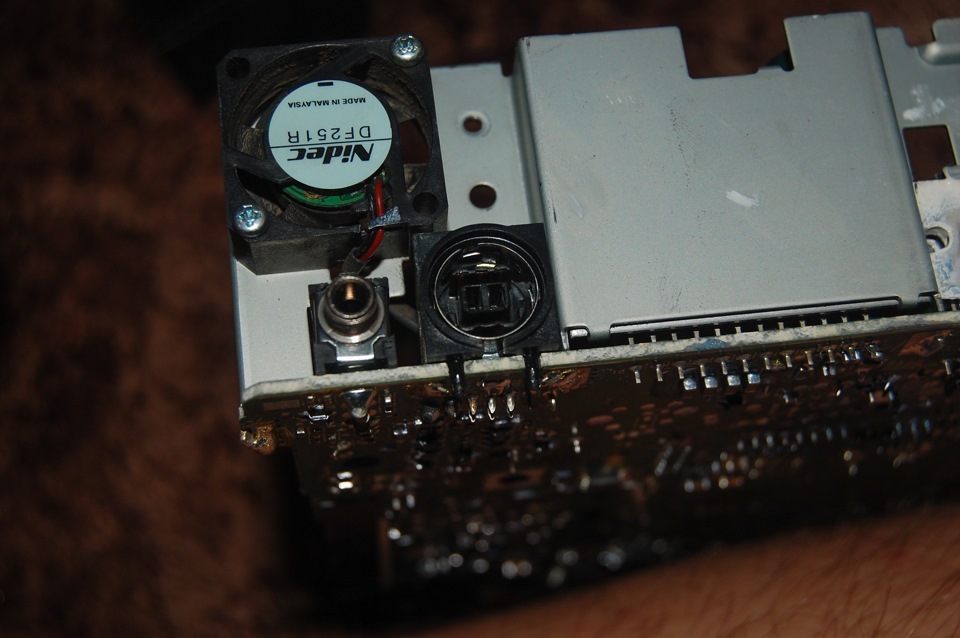

После этого плату можно вынуть. Переворачиваем и находим наш разъем AI-NET.

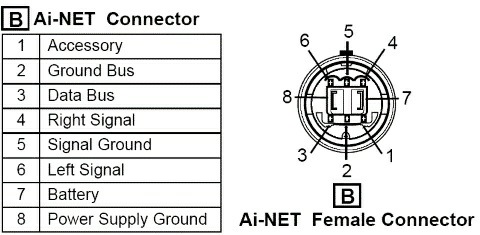

Собственно на плате все контакты подписаны, спасибо инженерам алпайн. Но я для наглядности подписал крупнее:

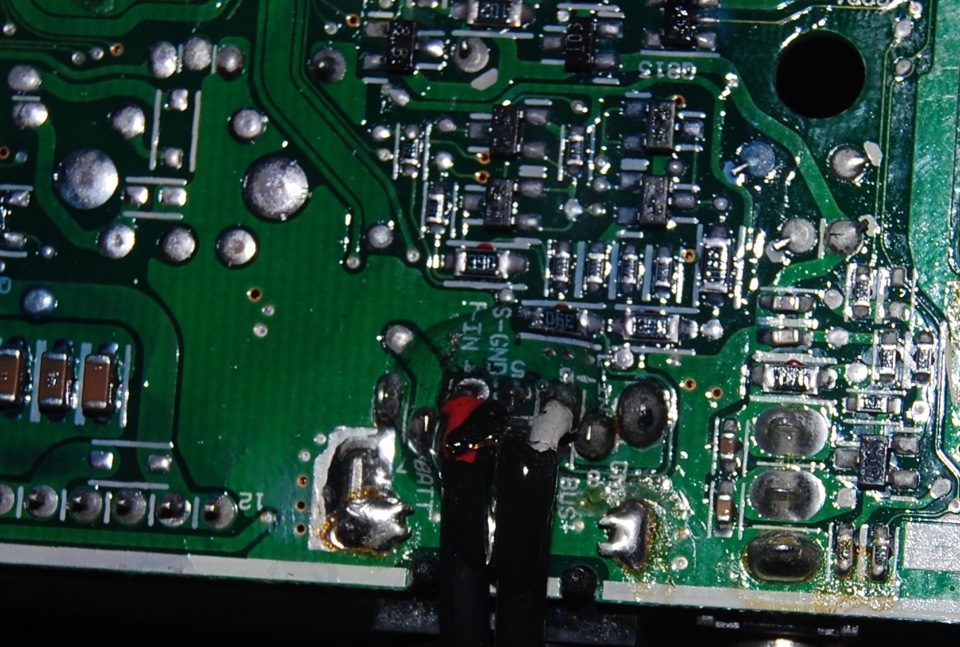

Подпаиваемся и заливаем чем-нибудь изолирующим. Можно термоклеем. Я залил клеем для линолеума\пвх синтекс. Отличная кстати вещь, прозрачный, достаточно жидкий, но не течет. После высыхания становится тонкой пленкой. Воняет правда первые 15 минут жутко. Результат:

Toyota Land Cruiser Prado 2002, 178 л. с. — автозвук

Машины в продаже

Toyota Land Cruiser Prado, 2016

Toyota Land Cruiser Prado, 2018

Toyota Land Cruiser Prado, 2014

Toyota Land Cruiser Prado, 2018

Комментарии 22

спасибо за инструкцию по дизассемблингу, у меня разъем аинет устал, напрямую к плате родключил, работает, щя паять буду, только я хвост через аинетовский разъем продену

Зачем это все? На 9835 итак есть aux! Еще и магнитолу раскурочил((( Что б ты понимал 9835 — один из лучших альп, а что касается звучания — так скажу что лучше него ничего не звучит, есть магнитолы которые звучат не хуже!

Я кажется доступно описал «зачем». А еще расскажи-ка мне, где именно я ее раскурочил?

а то что ты к плате подпоялся не раскурочил? У тебя на сзади выход aux)))

Не знаю, может у нас разное понятие слова «раскурочил». На мой взгляд раскурочил=необратимо сломал. Я же аккуратно подпоялся к контактам AUX. И да, я знаю что за задней панели есть ВХОД aux. Я даже в начале статьи описал как он выглядит и какой конкретно контакт там за что отвечает. Так же и описал почему я на тот момент решил подпояться. Возможно, если у кого-то руки растут из ануса, он способен следуя моей инструкции что-то раскурочить(в моём понятии). Но да это его проблемы, я никого не призывал следовать мой инструкции. Просто хотел поделиться, как мне кажется, полезным опытом.

Тут сам фак зачем лезть внутрь, если инженеры уже сделали для тебя интерфейс?

Чукча не читатель- все понятно.

Та я читал твою статью и видел как ты колхозил этот разъем))) Не знаю как у вас, у нас эти кабеля китайские на каждом шагу продаются, брал себе, ровно день послушал нанем музыку и снял, могу подарить если надо))) Чукча тот кто такие вещи делает

Очень рад за тебя, серьезно. Держи на всех в курсе и дальше. Не смотря на то что китайский шнурок уже давно пришел, я и по сей день прекрасно слушаю музыку со своего «приколхозеного» разъема. А ведь прошло уже больше года. А в чем проблема слушать с твоего китайского?

проблема в самом шнуре, материалы, сечение, звук который проходит через него очень сильно теряет в качестве. После китайского заказал оригинальный alpine, он толщиной с мизинец, так вот с ним играет не намного хуже чем CD

Очень рад за тебя, серьезно. Держи на всех в курсе и дальше. Не смотря на то что китайский шнурок уже давно пришел, я и по сей день прекрасно слушаю музыку со своего «приколхозеного» разъема. А ведь прошло уже больше года. А в чем проблема слушать с твоего китайского?

Сейчас хочу попробовать yatour

yatour не умеет lossless. А вот нормальный(а мой cowon d2 нормальный) плеер умеет. Я все собираюсь сваять для него док-станцию из которой бы торчал миниджек и миниусб. Плеер прошит в рокбокс и там есть достаточно удобная опция: Появилось питание на усб(считай зажигание) плеер включился и начал играть через 10 секунд. Пропало питания и плеер потух через 10 секунд. Для подсоединения миниджека думаю использовать МКЭШ 3х0,75 опять таки подпаянный к плате, что явно круче всяких фирменных кабелей алпайнов. Поверь мне, я знаю о чем говорю.

Я конечно всегда за тех у кого руки растут из правильного места, но не одобряю, когда люди ковыряют добротные вещи, ладно бы какую-нибудь китайскую недомагнитолу. Вы считатете себя лучше чем инженеры alpine? А отсутствие lossless можно исправить, записывая правильный формат. И опять же, данный alpine процессорная ГУ, так что я не уверен что ты потеряешь частоты на mp3 если будешь пользовать yatour.

Я бы этим инженерам алпайн за их хитровывернутые проприетарные разъемы ручки бы поломал бы. А какая разница к какой я магнитоле подпаялся? Я подпаялся не ко входу предусилителя, не к середине схемы, а к самому что ни на есть штатному входу aux. И уж поверь пайка она куда надежнее любого фирменного разъема. А фирменный разъем он сделал отнюдь не глупыми инженерами алпайн, нет. Но сделан он таким хитрым с единственной целью- состричь доп. бабла на фирменные аксессуары с таких, уж прости, технически малограмотных людей как ты. Про процессорность я вообще не хочу спорить. Тут маркетологи просто дурят традиционно слабо-разбирающихся в звук(а не понтах) автолюбителей. Любая выпускаемая уже лет 25 как магнитола имеет процессор. Просто в каких-то функциональность DSP богаче(умеет задержки), а в каких-то беднее(умеет говноэквалайзер, фейдер и баланс). С одним я поспорить не могу- схемотехника алпайна отличается в лучшую сторону от всех остальных что я колупал до этого. Нормальные, не совсем копеечные операционики в предах, отдельное двуполярное питание для них же.

Магнитола товоя и делай с не что хочешь. Я говорю о том что процессор alpine 9835 умеет правильно обрабатывать зарезаные форматы и без разници пользуешь ли ты yatour или cowon d2
