Qiro-Pro › Блог › Принцип работы 5-ти контактного реле

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.
Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.
Реле часто приходит на выручку во время установки дополнительного оборудования.

Примеры применения реле:

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.). Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.
Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот). Подключаемся к слаботочным транзисторным выходам сигнализации.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.
Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».
Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».
Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.
На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

READ  Как подключить автомобильную антенну триада

Открытие багажника с брелока сигнализации.

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации.
Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.
Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.
Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.
Это лишь немногие схемы подключения с использованием реле.

Источник

4 способа подключить ДХО

ДХО (дневные ходовые огни) – дополнительные световые устройства, устанавливаемые на автомобиль для использования в светлое время суток. Хотелось бы подчеркнуть, ДХО предназначены для обозначения вашего транспортного средства перед другими участниками дорожного движения, а не для дополнительного освещения проезжей части. В пользе использования ДХО сомневаться не приходится, ваш автомобиль станет заметен на расстоянии нескольких километров. Достигается это использованием ярких светодиодов в ДХО. В этой статье я расскажу вам о правовых аспектах установки ДХО, а также о различных схемах подключения ДХО.

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

READ  Как подключить ноутбук к монитору через displayport

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

Теперь кратко пройдемся по правилам работы и использования ДХО:

Все что не запрещено – разрешено. Вот так все просто. Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться. Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Схема подключения ДХО без реле

Это самая простая схема подключения ДХО, но и самая не правильная. Немного опишу ее. При такой схеме подключения вы подаете напряжение на ДХО от основной цепи питания автомобиля. Основная цепь питания включается в работу при повороте ключа в замке зажигания. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Я не рекомендую подключение ДХО по такой схеме.

Схема подключения ДХО от датчика давления масла

В этой части мы расскажем, как подключить ДХО, чтобы включались при запуске двигателя. Для подключения по такой схеме, вам потребуется 4ех контактное реле. Принцип работы схемы примерно такой. В нормальном состоянии контакты реле 30 и 87 разомкнуты, т.е. между ними не проходит ток, ДХО выключены.

Как только вы заводите двигатель, на приборной панели гаснет контрольная лампа давления масла, на контакт реле 86 приходит сигнал от датчика давления масла, этот сигнал возбуждает катушку в реле, которая управляет замыканием контактов 30 и 87. После замыкания контактов 30 и 87 ваши ДХО включаются. Данная схема тоже не является правильной т.к. ваши ДХО будут работать всегда, пока заведен двигатель вашего автомобиля.

Схема подключения ДХО через 4 контактное реле

Для подключения ДХО по такой схеме, вам так же, как и в предыдущем случае, потребуется 4ех контактное реле. Более того, схема подключения абсолютно идентична с предыдущим случаем, только вместо управляющего сигнала от датчика давления масла мы будем использовать кнопку в салоне автомобиля. Ваши ДХО будут включаться только при нажатии кнопки в салоне.

Можете добавить немного автоматизации в данную схему. Для того чтобы ДХО гасли при остановке двигателя, вы можете подать сигнал на кнопку от бензонасоса, или от того же датчика давления масла. Данная схема уже имеет право на жизнь, т.к. вы можете управлять работой ДХО в зависимости от ваших условий движения.

READ  Как вай фай подключить к компьютеру зала

Единственный минус заключается в том, что вам необходимо вручную отключать ДХО (нажимать кнопку в салоне) при включении ближнего света фар, а также вручную включать ДХО при движении в светлое время суток.

Схема подключения ДХО через 5 контактное реле

Эта схема является наиболее правильной и автоматизированной, я рекомендую подключать ДХО именно по этой схеме. В этой схеме используется 5ти контактное реле. Давайте немного расскажу о принципе работы 5ти контактного реле. 5ти контактное реле имеет 2 силовых вывода. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут. После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

Приведу пример. Напряжения на контактах 85 и 86 нет, питание через реле идет к потребителю на контакт 87А. Напряжения на контактах 85 и 86 есть, реле переключает питание на потребителя на контакте 87.

При таком подключении у вас могут работать или ДХО или фары. На заглушенном автомобиле и ДХО и фары отключаются.

Источник

Toyota Allion › Бортжурнал › Подключение ДХО через 5ти контактное реле.

Решил поставить себе ДХО, чтоб не убивать основные фары или птф.
Основным источником света у меня служат ксеноновые лампы d4s (стоимость от 2 до 4тыс за шт, я в шоке от цены, Китай от 1тыс ), и вот чтоб продлить им жизнь, и не получить штраф, если их не включать, я пользовался габариты+ птф.
Так как в птф стекло нагревается, есть шанс что оно лопнет при резком контакте с водой или снегом, что уже случилось у меня по ранней весне, когда я нырнул бампером в лужу.

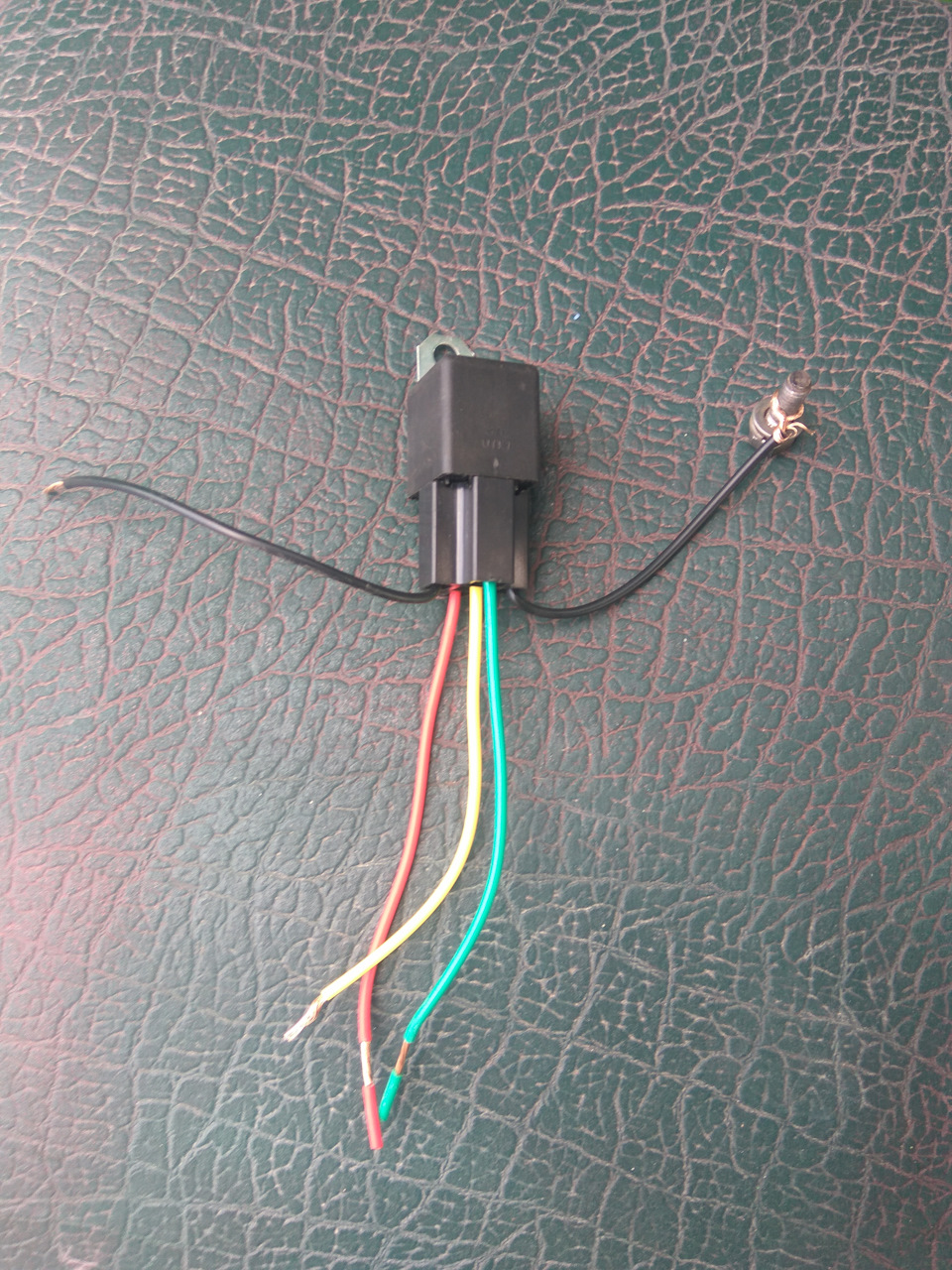

Купил китайские полоски, так называемые дхо. Далее заехал в магазин авто запчастей, где приобрел 5ти контактное реле + колодку под него (150р за все).

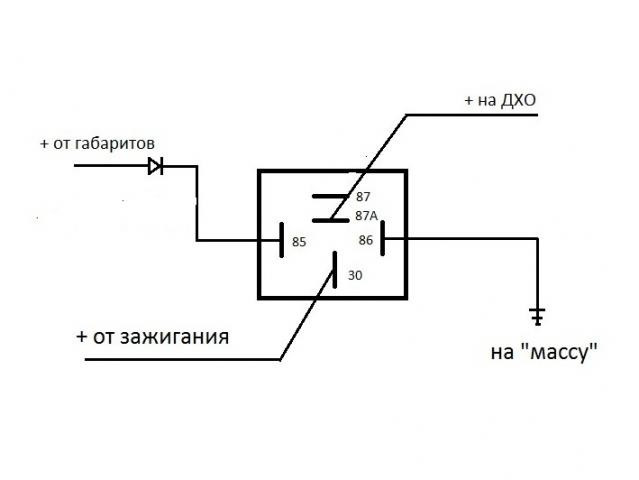

Подключение сделал по первой попавшейся схеме из интернета, и наткнулся на Драйв2 пользователь alekrus

Дхо загораются при включении зажигания, и гаснут, если включить габариты.
Данное подключение удобно тем, что не нужно самому включать дхо.

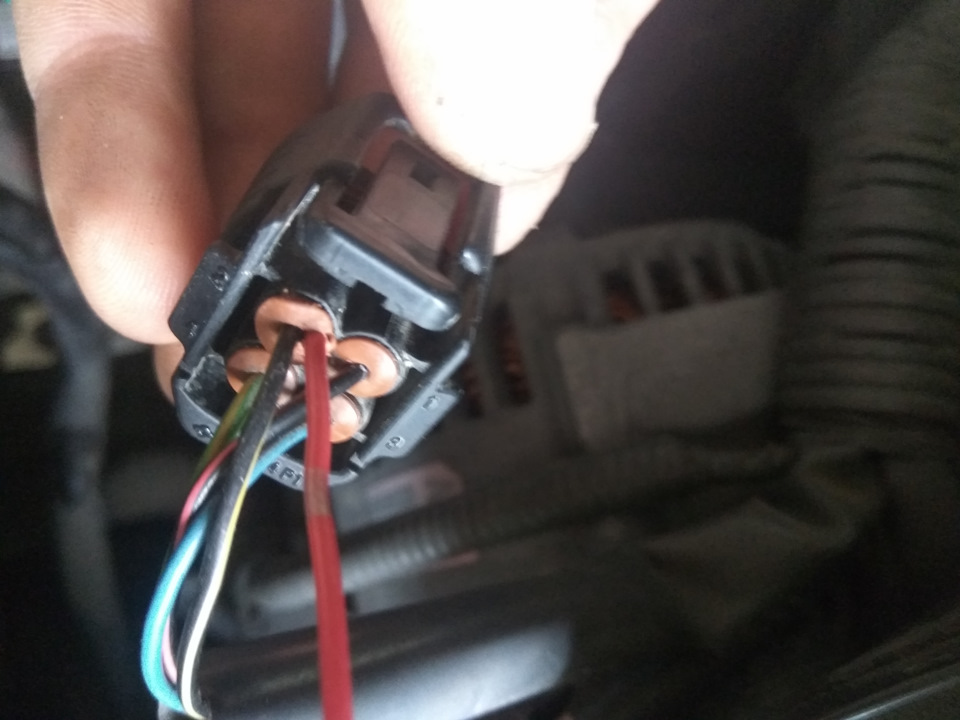

Плюс взял от фишки генератора, где + появляется после включения зажигания.
Вынул контакт из колодки, и в родной уплотнитель вставил провод, получилось герметично.

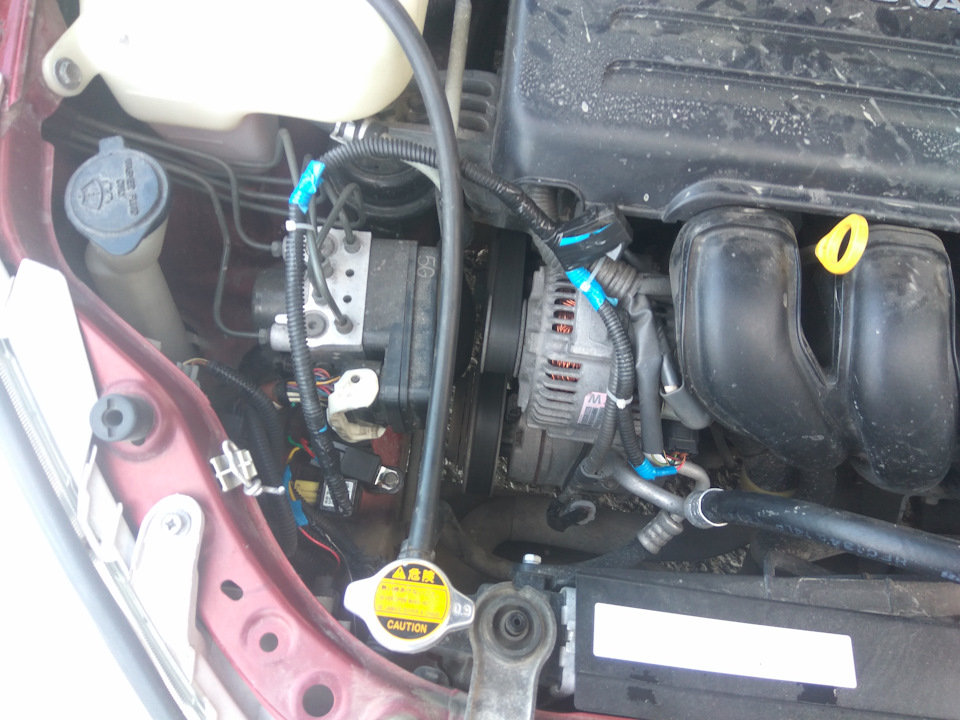

Далее, через гофру повел провод до 5ти контактного реле, врезав предохранитель на 5А от генератора до реле.

Все смотки проводов, которые получились, заизолировал термоусадкой, и на всякий случай поверх еще изолентой. Как назло в середине работы, у меня потерялась черная изолента, пришлось доделывать с помощью синей. Синяя изолента слишком сильно бросается в глаза, позже переделю.

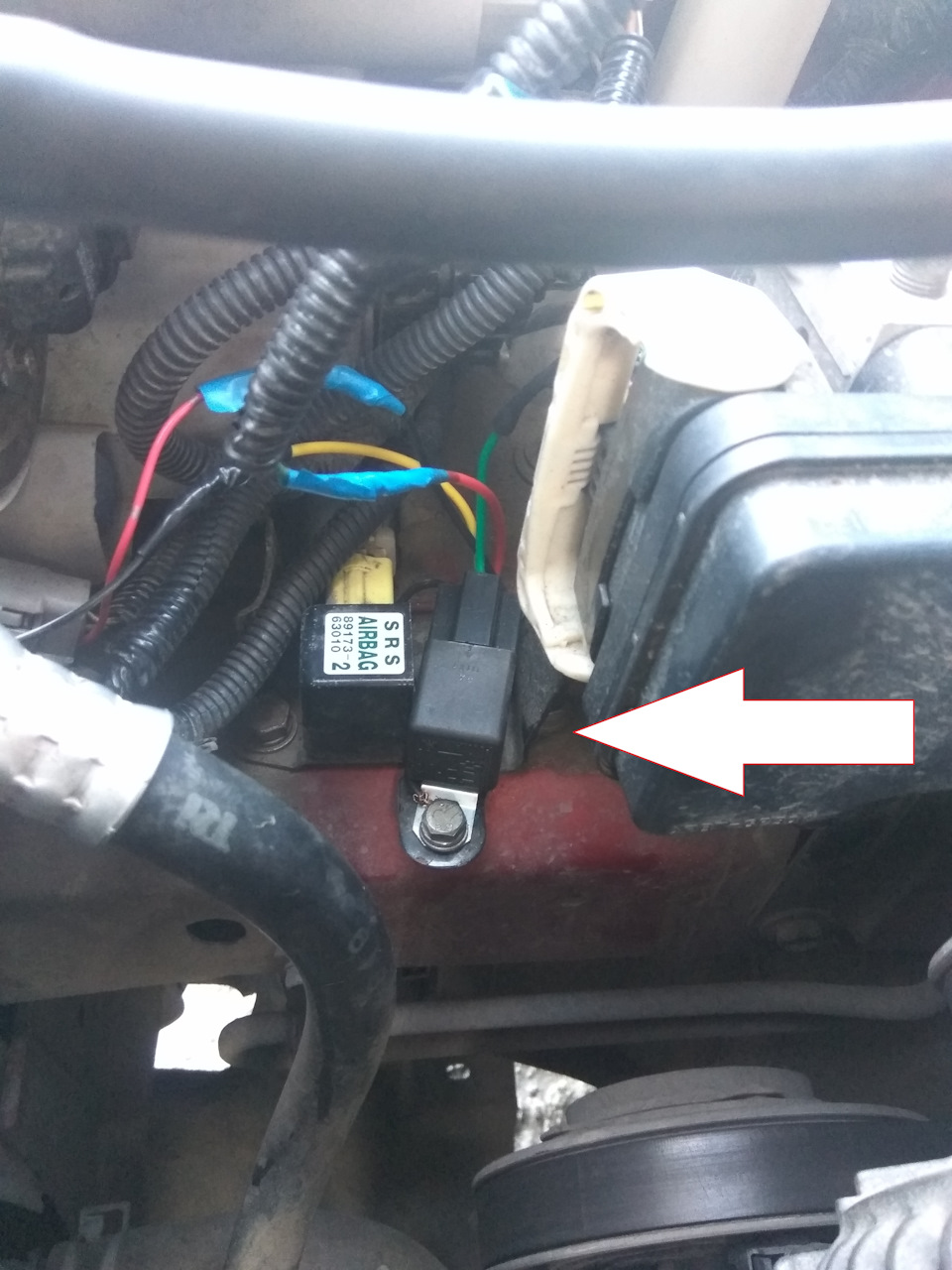

Реле разместил у правой фары рядом с блоком абс, там было отверстие куда удачно прикрутилось само реле.

2й плюс(для выключения ДХО при включении основных фар) вывел с фишки габаритов.

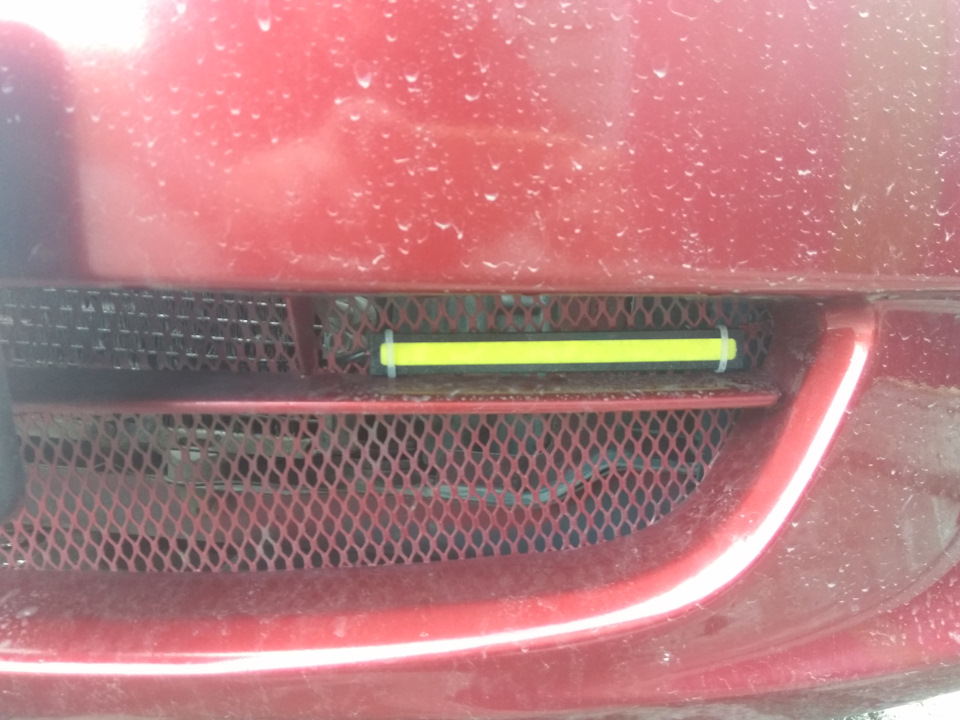

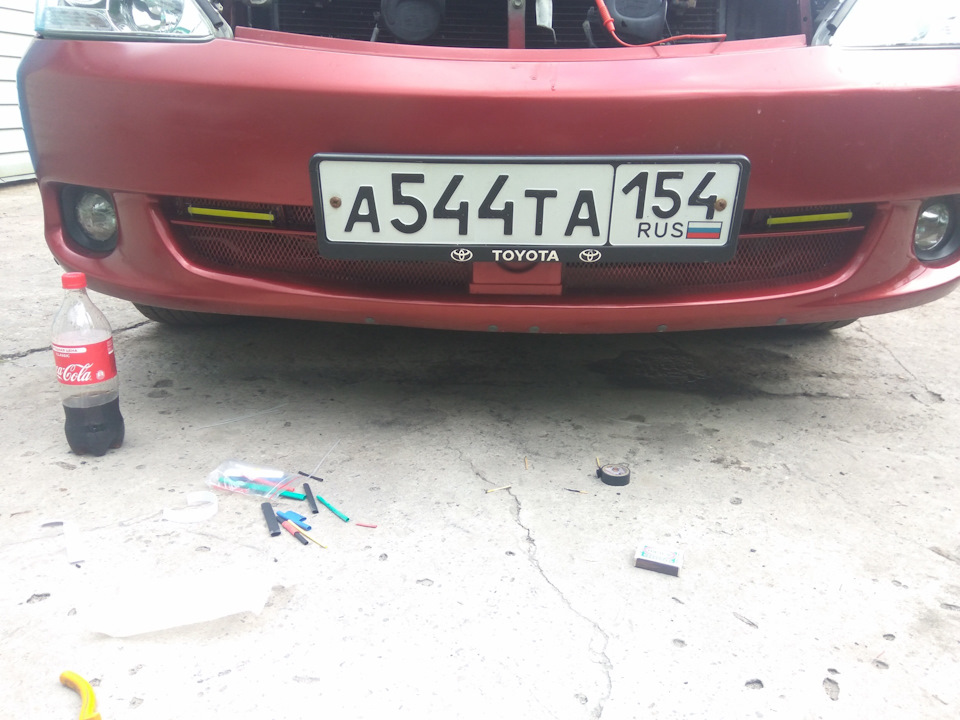

Сами ДХО разместил в бампере около птф.

Приклеил их на двухсторонний скотч который шел в комплекте, и с боков затянул их пластиковыми стяжками.

Большую часть проводки, помести в гофру, для того чтоб проводка не перетёрлась на изгибах.
ДХО свет даже при солнечном свете ярко.
